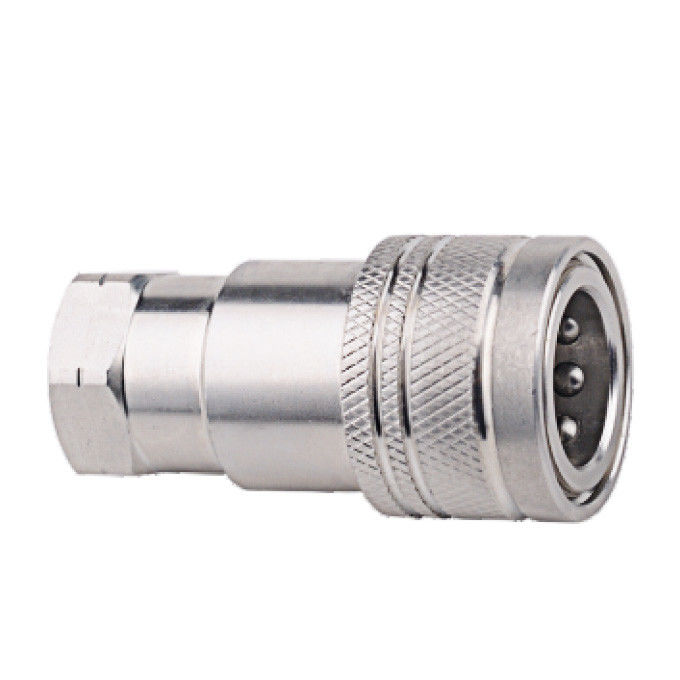

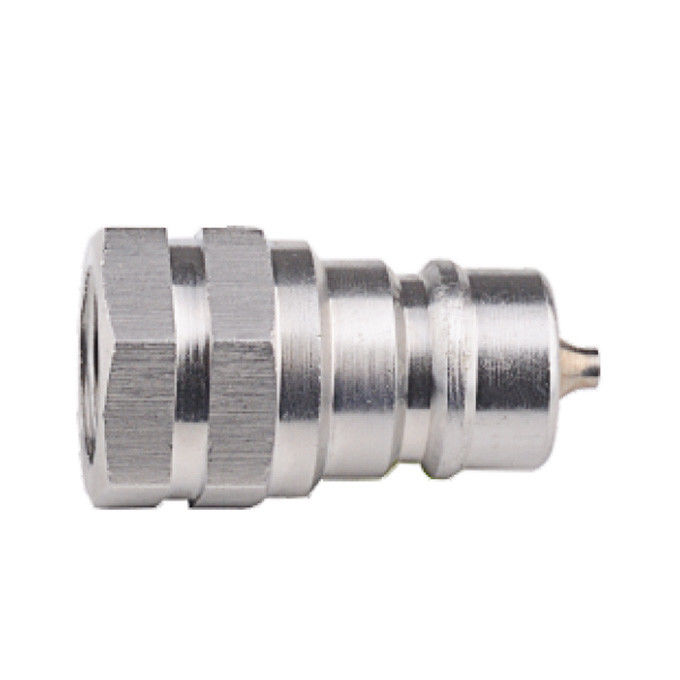

CB-SPL-10F ISO 7241-A Szybkie sprzężenie hydrauliczne ze stali nierdzewnej
Carterberg CB-SPL-10F to wysokowydajny zestaw szybkiego sprzężenia hydraulicznego zaprojektowany zgodnie ze standardami ISO 7241-A.Produkt ten obejmuje zarówno wtyczki (męskie), jak i gniazda (męskie) dostarczając bezpieczne, bezciekowe i łatwe w obsłudze rozwiązanie dla systemów hydraulicznych wymagających szybkiego podłączenia i odłączenia.
Zbudowane ze stali nierdzewnej odpornej na korozję, sprzęgły CB-SPL-10F oferują zwiększoną trwałość w trudnych warunkach pracy, takich jak rolnictwo, budownictwo, maszyny morskie i przemysłowe.Konstrukcja blokady kulkowej zapewnia bezpieczne zablokowanie pod wysokim ciśnieniem, a mechanizm zaworu poppet zapobiega rozlewom płynu podczas odłączenia.
Kluczowe cechy
• Kompletny zestaw: wtyczka i gniazdo
• Zbudowany zgodnie ze specyfikacjami ISO 7241-A dla pełnej wymiany
• Korpus ze stali nierdzewnej jest odporny na rdzew, zużycie i korozję
• Połączenie z blokadą kulkową zapewnia działanie odporne na drgania
• Standardowe uszczelki z azotynu (NBR), z opcjonalnym Viton/EPDM
• Dostępne w formatach BSPP, NPT lub niestandardowych
Wnioski
• Obwody hydrauliczne w maszynach budowlanych i drogowych
• Sprzęt rolniczy
• Systemy hydrauliczne przemysłowe wymagające wysokiego przepływu i niezawodności
• Operaty hydrauliczne na morzu i na morzu
• Urządzenia wymagające częstego szybkiego podłączenia/rozłączenia
Specyfikacje techniczne
| Rozmiar ciała |
Partnerze. |
LS |
Φ D |
HS |
A |
T |
| 1/4" |
CB-S2L-10F |
50 |
26 |
19*6 |
13 |
G1/4 NPT1/4 |
| 3/8" |
CB-S3L-10F |
60 |
31.5 |
22*6 |
14 |
G3/8 NPT3/8 |
| 1/2" |
CB-S4L-10F |
68 |
39 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4" |
CB-S6L-10F |
80 |
48 |
34*6 |
18 |
G3/4 NPT3/4 |
| 1 " |
CB-S8L-10F |
99.5 |
53 |
41*6 |
21 |
G1 NPT1 |
| 1-1/4" |
CB-S10 l-10F |
112 |
69 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-S12 l-10F |
127.5 |
84.5 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-S16L-10F |
158 |
99 |
75*6 |
26 |
G2 NPT2 |
| Rozmiar ciała |
Partnerze. |
LP |
C |
HP |
A |
T |
| 1/4" |
CB-P2L-10F |
35.5 |
15 |
19*6 |
13 |
G1/4 NPT1/4 |
| 3/8" |
CB-P3L-10F |
42 |
26.5 |
22*6 |
14 |
G3/8 NPT3/8 |
| 1/2" |
CB-P4L-10F |
46 |
26.5 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4" |
CB-P6L-10F |
54 |
28 |
34*6 |
18 |
G3/4 NPT3/4 |
| 1 " |
CB-P8L-10F |
65.5 |
35 |
41*6 |
21 |
G1 NPT1 |
| 1-1/4" |
CB-P10L-10F |
70 |
45 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-P12L-10F |
78 |
51 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-P16L-10F |
98 |
61 |
75*6 |
26 |
G2 NPT2 |
Chcesz zastąpić lub ulepszyć istniejące sprzęgły?
Niezależnie od tego, czy zastępujecie stare wyposażenie, czy standaryzujecie urządzenia w całej flocie, Carterberg CB-SPL-10F jest zaprojektowany tak, aby zapewnić zgodność z normą ISO 7241-A przy jednolitej wydajności.W przypadku zastosowań narażonych na korozję, wstrząsy ciśnieniowe lub częste ponowne podłączenie, konstrukcja ze stali nierdzewnej zapewnia długotrwałą niezawodność.
Potrzebujesz ponownego sprawdzenia wymiarów lub potwierdzenia wymiany?
Częste pytania
• Do czego służy szybkie sprzężenie hydrauliczne CB-SPL-10F?
CB-SPL-10F to zestaw szybkiego sprzężenia hydraulicznego ze stali nierdzewnej (stopka i gniazdo) zbudowany zgodnie z normami ISO 7241-A.Jest powszechnie stosowany w systemach hydraulicznych budowlanych, rolniczych i przemysłowych wymagających częstego odłączania i ponownego podłączenia przy minimalnej utracie płynu.
• Czy CB-SPL-10F jest kompatybilny z sprzęgami Parker, Faster lub Stucchi?
- Tak, to prawda.CB-SPL-10F jest w pełni wymienny z sprzęgami ISO 7241-A takich marek jak Parker (6600 Series), Faster (ANV), Stucchi (A Series) i inne.Przy wymianie istniejących elementów należy sprawdzić rodzaj i rozmiar nitki.
• Jakie rozmiary i rodzaje nici są dostępne?
Ten model jest dostępny w wielu rozmiarach nadwozia, w tym 1/4", 3/8", 1/2", 3/4" i 1" Opcje nici obejmują BSPP, NPT i metryczne typy.Niestandardowe specyfikacje nici mogą być żądane na podstawie wymagań systemu.
• Czy można stosować CB-SPL-10F w środowiskach korozyjnych?
- Zdecydowanie.Złącze CB-SPL-10F jest wykonane z stali nierdzewnej odpornej na korozję i jest idealne do stosowania na morzu, na morzu,i zastosowań z płynami chemicznymi, w których trwałość i uszczelnienie bezciekułe są niezbędne.
• Jak mogę poprosić o ofertę lub pomoc techniczną?
