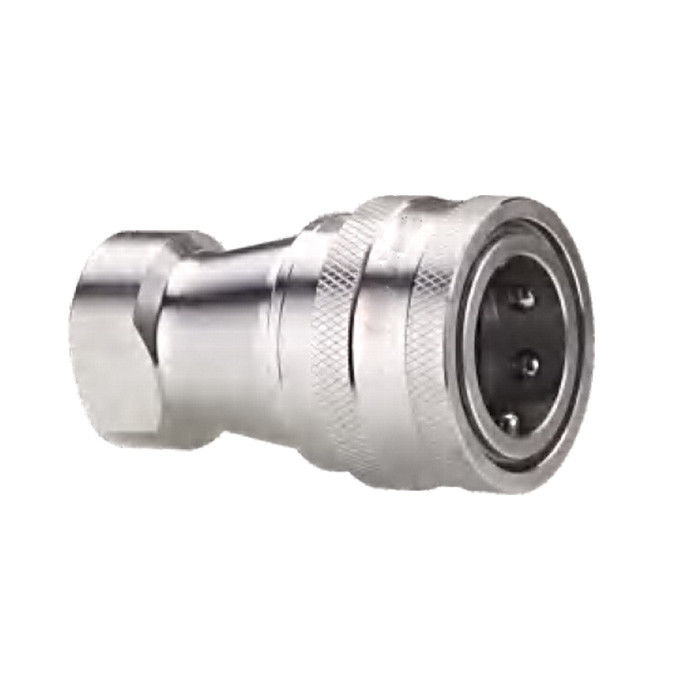

CB-SPL-1F ISO 7241-B Szybkie sprzężenie.
Carterberg CB-SPL-1F to pełnofunkcyjny zestaw szybkiego sprzężenia ISO 7241-B, składający się z precyzyjnie zaprojektowanej wtyczki i gniazda.Zaprojektowany z myślą o bezpiecznej pracy w systemach hydraulicznych, ten model wyposażony jest w wytrzymały mechanizm zamykania kulkowego, samodzielnie uszczelniający się zawór,i opcje materiału nadwozia, aby dostosować się do różnych środowisk operacyjnych.
Zbudowany zgodnie z normami wymiarowymi ISO 7241-1 serii B, CB-SPL-1F zapewnia łatwą wymianę i niezawodną pracę zarówno w stałym, jak i mobilnym sprzęcie hydraulicznym.
Kluczowe cechy
• zgodność wymiarowa z normą ISO 7241 serii B
• Zawór z samodzielnym uszczelnieniem, zapewniający minimalną utratę płynu
• System zamykania kulki zapewniający silne i bezpieczne zatrzymywanie
• Dostępne w stali nierdzewnej 304 lub 316
• Formaty nici: BSPP / NPT / SAE
• Nadaje się do zastosowań w środowiskach o wysokiej korozji i systemach średniego ciśnienia
Opcje materiału ze stali nierdzewnej
Połączenie CB-SPL-1F jest dostępne wyłącznie w stali nierdzewnej 304 i 316, zapewniając sprawdzoną odporność na korozję w szerokim zakresie zastosowań hydraulicznych.
•304 ze stali nierdzewnejjest idealny do zastosowań w ogólnych systemach płynów, środowiskach przemysłowych i obszarach o niskim lub umiarkowanym ryzyku korozji.
•316 Stal nierdzewna, ze swoją większą zawartością molibdenu, zapewnia wyjątkową odporność na chlorydy i agresywne chemikalia, co czyni go preferowanym wyborem do użytku morskiego, chemicznego i morskiego.
Obie opcje zapewniają długotrwałą trwałość, integralność konstrukcyjną i ciągłe uszczelnienie pod ciśnieniem.
Podsumowanie specyfikacji technicznej
•Ciśnienie pracy: do 5000 psi (różni się w zależności od rozmiaru i materiału)
•Zakres temperatury: -20°C do +80°C
•Materiał pieczęci: Standardowy Buna-N (inne opcje na żądanie)
•Wskaźnik przepływu: od 3 do 224 GPM w zależności od wielkości portu
•Wymienne z: Parker 60, Aeroquip FD45, Hansen HK, Szybszy HNV

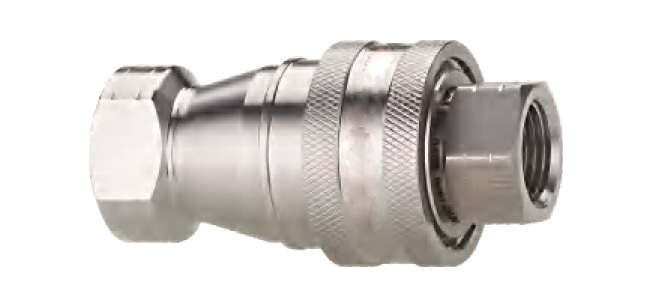

CB-SPL-1F Zestaw wtyczki + gniazda
• mosiądz / stal nierdzewna z zwiniętym rękawem
• Działanie z automatycznym zamknięciem zaworu
• Kompletny zestaw

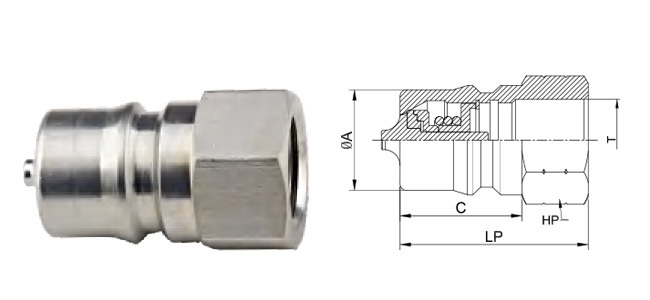

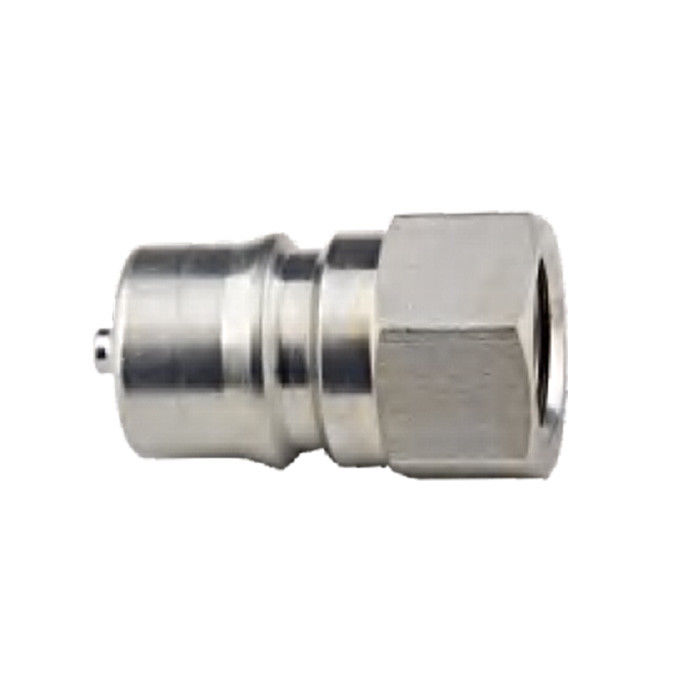

• Składnik wtyczki CB-SPL-1F
| Rozmiar ciała |
Partnerze. |
LP |
C |
HP |
A |
T |
| 1/8" |
CB-P2L-1F |
29 |
19 |
14 |
10 |
ZG1/8 |
| 1/4" |
CB-P2L-1F |
36 |
22.5 |
19 |
12.5 |
ZG1/4 |
| 3/8" |
CB-P3L-1F |
40 |
25 |
21 |
13 |
ZG3/8 |
| 1/2" |
CB-P4L-1F |
44 |
28 |
29 |
14 |
ZG1/2 |
| 3/4" |
CB-P6L-1F |
52 |
36 |
35 |
17 |
ZG3/4 |
| 1 " |
CB-P8L-1F |
62 |
40 |
41 |
23 |
ZG1 |
| 1-1/4" |
CB-P10L-1F |
70 |
45 |
54 |
27 |
ZG1-1/4 |
| 1-1/2" |
CB-P12L-1F |
75 |
49 |
63 |
27 |
ZG1-1/2 |
| 2" |
CB-P16L-1F |
80 |
52 |
77 |
30 |
ZG2 |

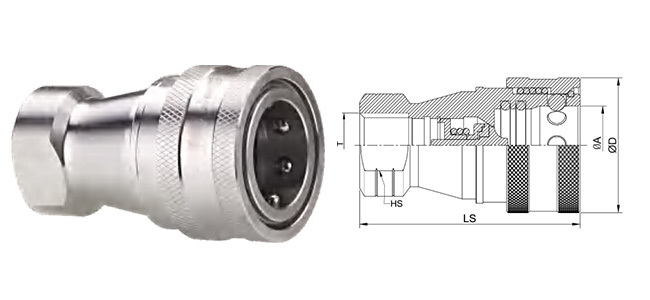

| Rozmiar ciała |
Partnerze. |
LS |
Φ D |
HS |
A |
T |
| 1/8" |
CB-S2L-1F |
48 |
24 |
14 |
10 |
ZG1/8 |
| 1/4" |
CB-S2L-1F |
58 |
28 |
19 |
12.5 |
ZG1/4 |
| 3/8" |
CB-S3L-1F |
65 |
35 |
21 |
13 |
ZG3/8 |
| 1/2" |
CB-S4L-1F |
72 |
45 |
29 |
14 |
ZG1/2 |
| 3/4" |
CB-S6L-1F |
88 |
55 |
35 |
17 |
ZG3/4 |
| 1 " |
CB-S8L-1F |
102 |
65 |
41 |
23 |
ZG1 |
| 1-1/4" |
CB-S10L-1F |
115 |
79 |
54 |
27 |
ZG1-1/4 |
| 1-1/2" |
CB-S12L-1F |
124 |
79 |
63 |
27 |
ZG1-1/2 |
| 2" |
CB-S16L-1F |
132 |
109 |
77 |
30 |
ZG2 |
Scenariusze zastosowania
Złącza CB-SPL-1F są szeroko stosowane w:
• Mobilne urządzenia hydrauliczne
• Spryskiwacze rolnicze
• Narzędzia do wydobycia ropy naftowej i przenoszenie płynów chemicznych
• Przewody wodociągowe i kanalizacyjne
• Maszyny przemysłowe ogólne
• Samochody do obsługi i stacje badawcze
Kompatybilne znaki towarowe (odniesienie krzyżowe)
CB-SPL-1F jest w pełni wymienny z:
• Parker serii 60
• Szybsza seria HNV
• Aeroquip FD45
• Serię Hansen HK
Przed wymianą sprawdź specyfikację nitki i uszczelnienia.
Dlaczego wybrać CB-SPL-1F?
| Cechy |
Korzyści |
| Utrzymanie blokady kulki |
Silne, odporne na wibracje połączenie |
| Wyniki badań |
Automatyczne wyłączenie podczas odłączenia |
| Norma ISO B |
Łatwe wymiany w systemach globalnych |
| Opcje materiałowe |
nierdzewna dla korozji |
Potrzebujesz pomocy w wyborze?
Pomożemy potwierdzić zgodność, rodzaje pieczęci, formaty nici i wiele innych.
