Name: cb spb 1f iso 7241 b szybkie sprzężenie hydrauliczne
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SPB-1F
Availability: InStock

Do domu > produkty > Szybkie sprzęgły hydrauliczne >

cb spb 1f iso 7241 b szybkie sprzężenie hydrauliczne

Place of Origin:

China

Nazwa handlowa:

Carterberg

Orzecznictwo:

IATF16949

Model Number:

CB-SPB-1F

Skontaktuj się z nami

Poproś o wycenę

cb spb 1f iso 7241 b szybkie sprzężenie hydrauliczne

Szczegóły produktu

Type:

hydraulic quick coupling

series:

ISO 7241-B

Size:

1/8"-2"

Material:

carbon steel, brass, 303/316 stainless steel

Rated Pressure:

up to 3000 psi

Flow Rate:

up to 200 gpm

Seal materials:

Buna-N,Neoprene,EPDM,FKM

Temperature Range:

Based on seal material

Warunki płatności i wysyłki

Minimum Order Quantity

Negotiation

Cena

Zbywalny

Packaging Details

carton

Delivery Time

7-20 work days

Payment Terms

L/C,D/A,D/P,T/T,Western Union

Supply Ability

5000~20000 pc/month

ZAŁĄCZONE PRODUKTY

Diagnostyczne szybkozłącze hydrauliczne serii PD 1/4 42Mpa NPT Standard

Najlepszą cenę

Płaska twarz hydrauliczna szybki sprzęgło pod wysokim ciśnieniem z zamykającym rękawem 1/4 "

Najlepszą cenę

Węzeł sprzęgłowy o wysokim ciśnieniu hydraulicznym z szybkim uwolnieniem dla przemysłu naftowego i gazowego

Najlepszą cenę

Hydrauliczne sprzęgły szybkiego połączenia, zawory popetowe typu Pd typu zamkniętego

Najlepszą cenę

Skontaktuj się z nami

86-021-37214610

Skontaktuj się teraz

Opis produktu

CB-SPB-1F ISO 7241-B szybkie sprzężenie hydrauliczne

CB-SPB-1F to ekonomiczne i oszczędne miejsce rozwiązanie Carterberga w naszej linii sprzęgów hydraulicznych ISO 7241-B.Został zaprojektowany dla projektantów urządzeń i operatorów systemów, którzy wymagają niezawodnego połączenia w kompaktowych lub niskociśnionych systemach, bez uszczerbku dla wymienności lub wydajności uszczelniania.

Ten model integruje ten sam zaufany mechanizm zacisku kulkowego i konstrukcję zaworu poppet jak nasze modele wyższego poziomu, ale z ekonomicznym opakowaniem i uproszczoną konfiguracją,co czyni go idealnym do szerokiego zastosowania przemysłowego.

Kluczowe cechy

• Zgodne z wymiarami ISO 7241-1 serii B

• Kompaktowy i lekki nadwozie idealnie nadaje się do ciasnych przestrzeni montażowych

• Zaprojektowany z zamkiem kulkowym zapewnia szybkie, beznarzędne łączenie

• Samoprzepływające zaworki poppet minimalizują utratę płynu

• Nadaje się do zastosowań w systemach niskiego i średniego ciśnienia

• Dostępne w stali węglowej, mosiężnej lub nierdzewnej

• Kosztowo efektywne, ale bez uszczerbku dla kompatybilności

Materiał i opcje uszczelniania

Zaprojektowany z myślą o przystępności cenowej i kompatybilności, CB-SPB-1F obsługuje wiele materiałów (stal, mosiądz, nierdzew) i opcji uszczelniania w zależności od potrzeb systemu:

Materiał pieczęci	Maksymalna temperatura
Buna-N	-40°C do + 121°C
Neopren	-54°C do +100°C
EPDM	-54°C do +149°C
FKM	-29°C do +204°C

Idealne dlaprzewody wodne, sprężone powietrze, lekkie systemy oleju hydraulicznego, i więcej.

Specyfikacje techniczne

Wielkość (calo)	Ciśnienie nominalne (psi)	Przepływ (gpm)
1/8"	3000	0.8
1/4"	2700	3
3/8"	2200	6
1/2"	2250	12
3/4"	2000	26
1 "	1500	50
1-1/4"	1200	76
1-1/2"	1500	99
2"	700	200

•Rodzaje montażu: z przędzą (BSPP / NPT / SAE)
•Temperatura pracy: Na podstawie wybranej pieczęci

Wizualność i wymiary produktu

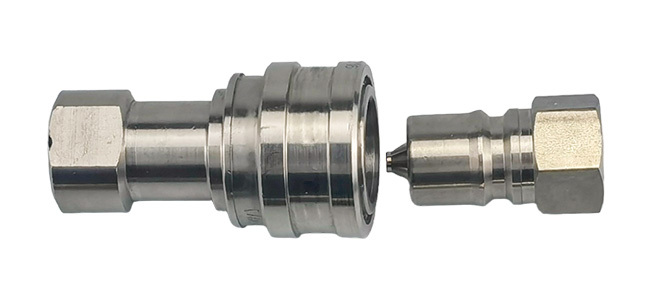

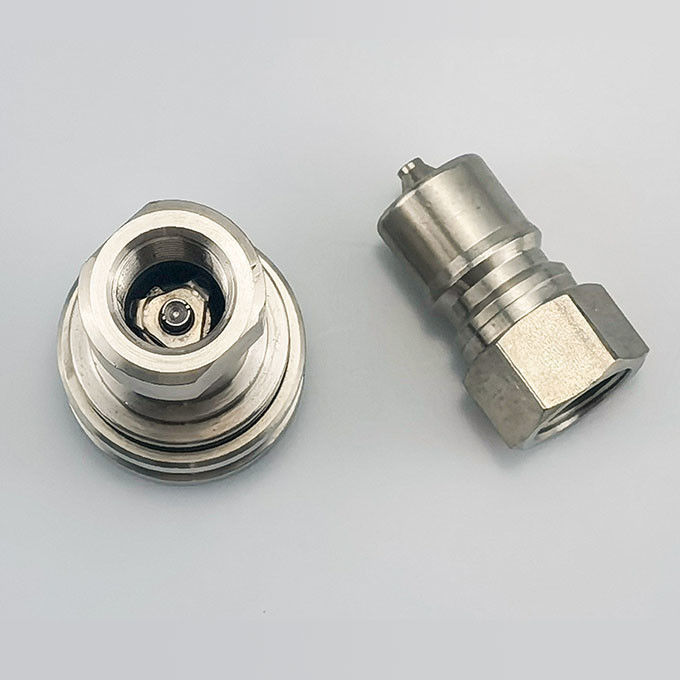

Ten zestaw sprzęgaczy posiada wtyczkę + gniazdo, zaprojektowane do prostej instalacji i oszczędnych układów systemu.

• Łączenie zestawów wtyczek i gniazdek z różnymi nitkami

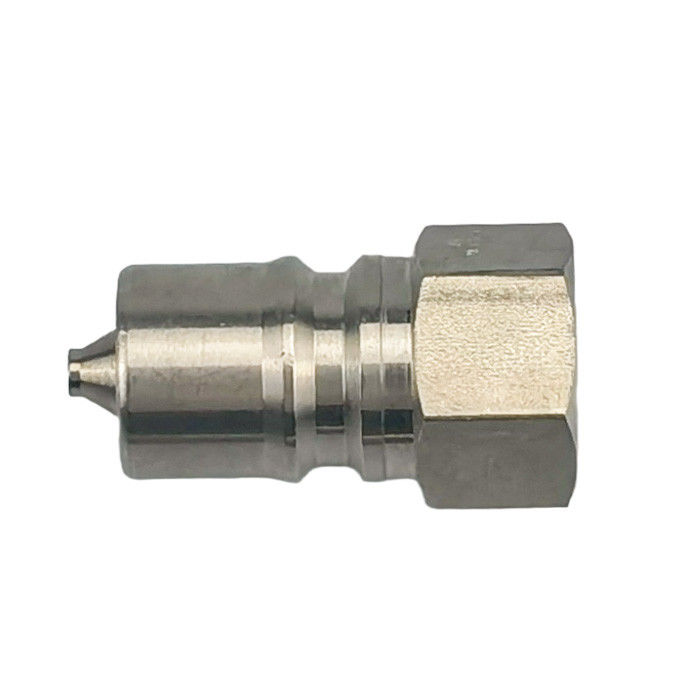

• Wtyczka z naciągiem, która przedstawia strukturę blokady kulkowej

Rozmiar ciała	Partnerze.	Węzeł	C	D	E	HEX
1/8"	CB-P1B-1FG	1/8-27	1.26	0.65	0.44	0.56
1/8"	CB-P1B-1FG	1/8-27	1.26	0.65	0.44	0.56
1/4"	CB-P2B-1FG	1/4-19	1.52	0.87	0.56	0.75
1/4"	CB-P2B-1FN	1 / 4-18	1.52	0.87	0.56	0.75
3/8"	CB-P3B-1FG	3/8-19	1.76	1.01	0.61	0.88
3/8"	CB-P3B-1FN	3/8-18	1.76	1.01	0.61	0.88
1/2"	CB-P4B-1FG	1 / 2-14	2.03	1.30	0.76	1.13
1/2"	CB-P4B-1FN	1 / 2-14	2.03	1.30	0.76	1.13
3/4"	CB-P6B-1FG	3/4-14	2.36	1.52	0.71	1.31
3/4"	CB-P6B-1FN	3/4-14	2.36	1.52	0.71	1.31
1 "	CB-P8B-1FG	1-11	2.85	1.88	0.97	1.63
1 "	CB-P8B-1FN	1-11	2.85	1.88	0.97	1.63

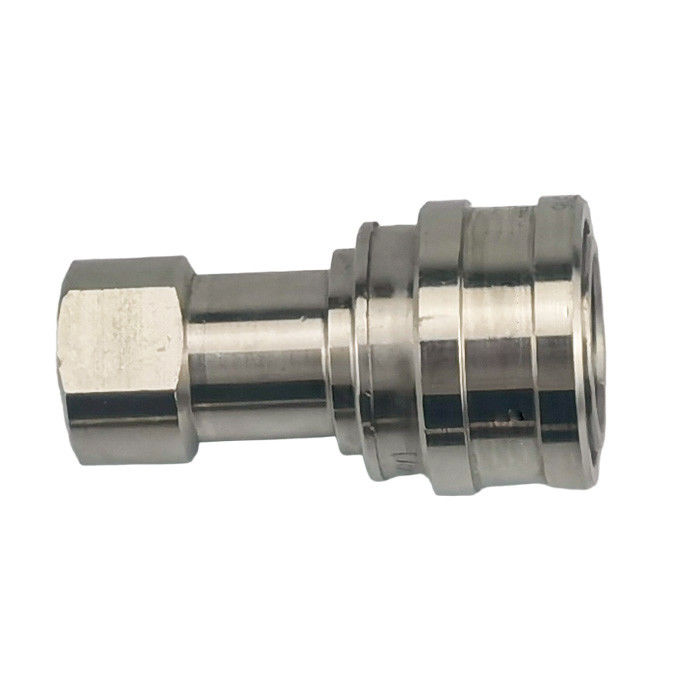

• Odłączony gniazdo z wyświetlanym zaworem

Rozmiar ciała	Partnerze.	Węzeł	A	B	Wzdłuż płatów
1/8"	CB-S1S-1FG	1/8-27	1.91	0.98	0.56
1/8"	CB-S1S-1FN	1/8-27	1.91	0.98	0.56
1/4"	CB-S2S-1FG	1/4-19	2.26	1.17	0.75
1/4"	CB-S2S-1FN	1 / 4-18	2.26	1.17	0.75
3/8"	CB-S3S-1FG	3/8-19	2.56	1.42	0.88
3/8"	CB-S3S-1FN	3/8-18	2.56	1.42	0.88
1/2"	CB-S4S-1FG	1 / 2-14	2.96	1.86	1.13
1/2"	CB-S4S-1FN	1 / 2-14	2.96	1.86	1.13
3/4"	CB-S6S-1FG	3/4-14	3.48	2.22	1.31
3/4"	CB-S6S-1FN	3/4-14	3.48	2.22	1.31
1 "	CB-S8S-1FG	1-11	4.13	2.61	1.75
1 "	CB-S8S-1FN	1-11	4.13	2.61	1.75

Scenariusze zastosowania

CB-SPB-1F jest idealny dla średnich i cennych systemów hydraulicznych:

• Systemy hydrauliczne na urządzeniach komunalnych lub wynajmowanych

• Przewody wodne lub powietrzne w wózkach użyteczności publicznej, układy HVAC

• Przewody do dostarczania sprężonego powietrza lub płynów niekrytycznych

• Lekkie narzędzia rolnicze lub opryskiwacze

• Systemy OEM priorytetowe dla budżetu i kompaktu

Kompatybilność ze sobą

CB-SPB-1F odpowiada wszystkim wymiarom normy ISO 7241-B i zastępuje:

• Parker serii 60

• Szybsza seria HNV

• Aeroquip FD45

• Serię Hansen HK

Zobacz nasze pełnePrzewodnik do wymiany

Dlaczego wybrać CB-SPB-1F?

Cechy	Wartość
Kompaktowy rozmiar	Łatwe dopasowanie do ograniczonych instalacji
Niezawodna konstrukcja blokady kulkowej	Bezproblemowe cykle łączenia/odłączenia
Szeroka zgodność	Wymienne z wiodącymi markami
Wybór świadomy budżetu	Idealny do skalowalnych systemów dużych objętości

Kiedy warto wybrać wersję B?

Jeśli przewód hydrauliczny nie działa pod dużym ciśnieniem ani naciskiem środowiskowym, a potrzebujesz kompaktowego, niedrogiego i wymiennego szybkiego sprzężenia, CB-SPB-1F jest optymalnym rozwiązaniem.

Jest powszechnie stosowany w narzędziach napędzanych powietrzem, mobilnych wózkach płynnych i pojazdach użytkowych, gdzie najważniejsze są koszty i oddziaływanie.

Gotowi na dyskusję o dostosowaniu systemu?

Nasz zespół może doradzić w wyborze uszczelnienia, mocowaniu nici i zgodności ciśnienia.

Proszę.Skontaktuj się z nami
