Miejsce pochodzenia:
Szwecja
Nazwa handlowa:
CEJN
Orzecznictwo:
IATF16949
Numer modelu:
10116
Zastosowania w hydraulicznych złączach napinających śruby bez kapania 150Mpa wysokociśnieniowe złącza węży

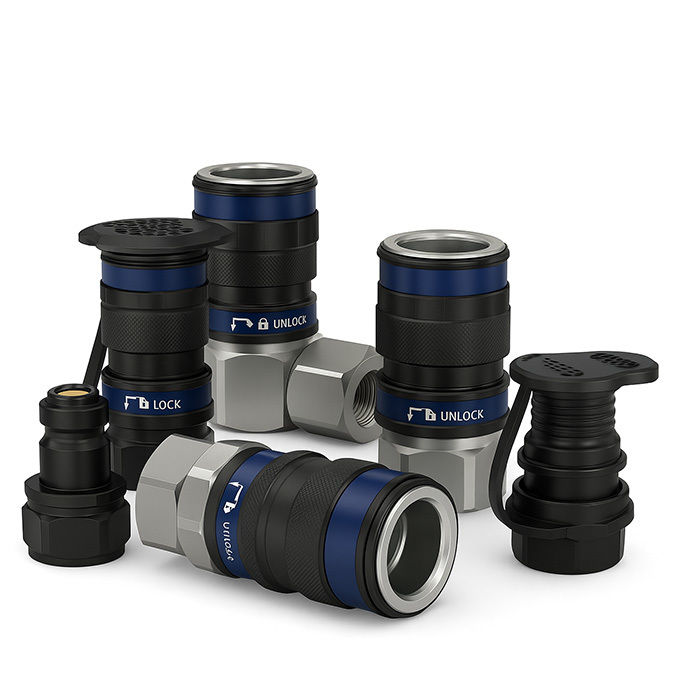

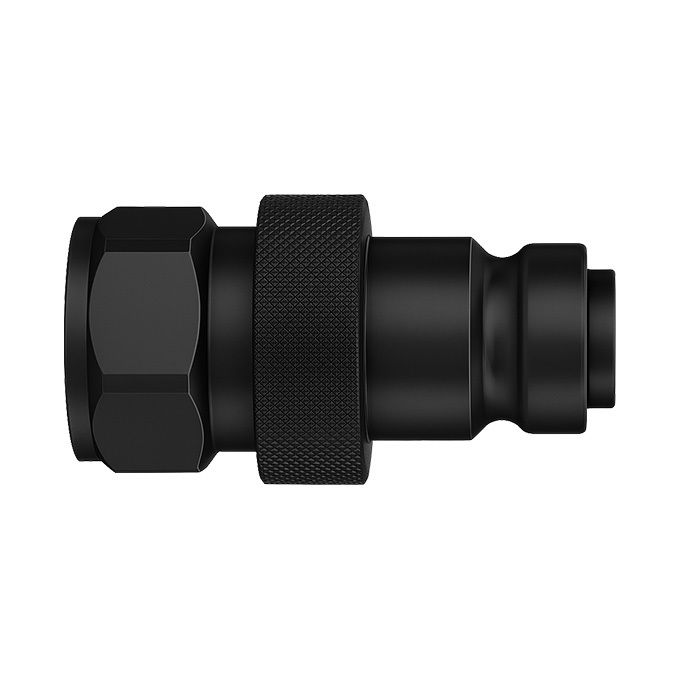

Seria 116 szybkozłączy hydraulicznych do ultra wysokiego ciśnienia jest łatwa w obsłudze, bezpieczna i niezawodna.Szybkozłącza są dostępne zarówno w wersji standardowej, jak i płaskiej.Seria 116 to szybkozłącza z czystym połączeniem i rozłączeniem, które chronią zarówno środowisko, jak i integralność obwodu.Blokada bezpieczeństwa jest dostarczana w standardzie i dodaje dodatkową warstwę bezpieczeństwa, eliminując ryzyko przypadkowego rozłączenia.Wysoka wydajność i solidna konstrukcja przy niewielkich wymiarach zewnętrznych sprawia, że jest to odpowiednia opcja w wielu różnych zastosowaniach.Dodatkowo dostępne jest złącze obrotowe 90° do użytku w ograniczonej przestrzeni.Szybkozłącza i wtyki są dostępne ze stali nierdzewnej do użytku w środowiskach korozyjnych.Plastikowe kapturki przeciwpyłowe są standardem zarówno dla szybkozłączy, jak i wtyków.Wydłużają one żywotność złączy, wtyków i całego układu hydraulicznego.Na życzenie dostępne są również aluminiowe kapturki przeciwpyłowe.
Zastosowania: hydrauliczne napinanie śrub, stanowiska testowe, cylindry, ściągacze do łożysk

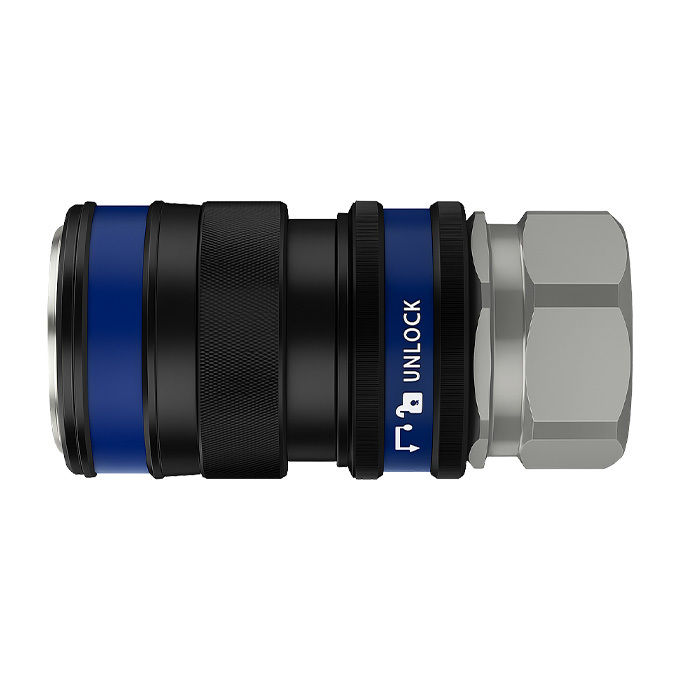

Blokada bezpieczeństwa zabezpiecza połączenie
Szybki i płynny pierścień blokujący zapewnia większe bezpieczeństwo połączenia.Zamki śrubowe są czasami uważane przez użytkowników za czasochłonne i pozostawiane odkręcone.Dzięki blokadzie bezpieczeństwa na szybkozłączach ultrawysokiego ciśnienia, przypadkowe rozłączenie jest praktycznie wyeliminowane, wystarczy szybki obrót zamka bagnetowego i złącze hydrauliczne jest zabezpieczone.
Uszczelka metalowa CEJN (CMS)
Uszczelnienie metalowe CEJN to optymalna i zalecana metoda uszczelniania opracowana tak, aby była bezpieczną i niezawodną uszczelką nawet przy ekstremalnie wysokich ciśnieniach.Ze względu na mniejszą średnicę i położenie CMS naprężenia są ograniczone do minimum.W mało prawdopodobnym przypadku wycieku ciśnienie oleju zostanie rozproszone w złączu bez żadnego zagrożenia dla operatora.
Przepływ oleju
x: Przepływ, l/min (GPM UK)
y: Spadek ciśnienia, MPa
| Nominalna średnica przepływu | 2,5 mm (0,1") |
| Przepustowość | 6,0 l/min (1,3 GPM w Wielkiej Brytanii) |
| Maks.ciśnienie robocze | 150 MPa |
| Min.ciśnienie rozrywające | 300 MPa |
| Zakres temperatury | -30°C — +100°C (-22°F — +212°F) |
| Połączenie materiału | Stal hartowana, chromowana cynkiem |
| Materiał sutek | Stal hartowana, chromowana cynkiem |
| Uszczelka materiałowa | Nitryl (NBR) inne materiały uszczelniające na zamówienie |
Przepustowość mierzona jest przy spadku ciśnienia 0,4 MPa.
