Name: Cb Spm 1f Iso 7241 B Szybkie sprzężenie hydrauliczne z materiałami uszczelniającymi z neoprenu
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SPM-1F
Availability: InStock

Do domu > produkty > Szybkie sprzęgły hydrauliczne >

Cb Spm 1f Iso 7241 B Szybkie sprzężenie hydrauliczne z materiałami uszczelniającymi z neoprenu

ISO 7241 b szybkie sprzęgło hydrauliczne

cb spm hydrauliczne szybkie sprzężenie

cb spm 1f hydrauliczne szybkie sprzężenie

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Carterberg

Orzecznictwo:

IATF16949

Numer modelu:

CB-SPM-1F

Skontaktuj się z nami

Poproś o wycenę

Cb Spm 1f Iso 7241 B Szybkie sprzężenie hydrauliczne z materiałami uszczelniającymi z neoprenu

Szczegóły produktu

Rodzaj:

SZYBKOZŁĄCZE HYDRAULICZNE

Zestaw:

ISO 7241-B

Wielkość:

1/8"-2"

Materiał:

Stal węglowa, mosiądz, stal nierdzewna 303/316

Ciśnienie nominalne:

Do 5000 psi

Wskaźnik przepływu:

do 200 gpm

Materiały uszczelniające:

Buna-N, neopren, EPDM, FKM

Zakres temperatury:

Na podstawie materiału pieczęciowego

Podkreślić:

ISO 7241 b szybkie sprzęgło hydrauliczne

cb spm hydrauliczne szybkie sprzężenie

cb spm 1f hydrauliczne szybkie sprzężenie

Warunki płatności i wysyłki

Minimalne zamówienie

Negocjacje

Cena

Zbywalny

Szczegóły pakowania

Karton

Czas dostawy

7-20 dni roboczych

Zasady płatności

L/C, D/A, D/P, T/T, Western Union

Możliwość Supply

5000 ~ 20000 szt./miesiąc

ZAŁĄCZONE PRODUKTY

Wideo

207 Gwint do podłączenia mosiężnego szybkozłącza z zaworem

Najlepszą cenę

Szybkozłącza hydrauliczne serii ISO ISO 7241 B Wymiana marki

Najlepszą cenę

3/4" szybkie sprzęgły hydrauliczne ISO-7241-A do urządzeń budowlanych

Najlepszą cenę

Cb-spl-10f-iso-7241-a Szybkie sprzężenie hydrauliczne do szybkich i bezpiecznych połączeń

Najlepszą cenę

Skontaktuj się z nami

86-021-37214610

Skontaktuj się teraz

Opis produktu

CB-SPM-1F ISO 7241-B szybkie sprzężenie hydrauliczne.

CB-SPM-1F to szybkie sprzężenie typu modułowego ISO 7241-B firmy Carterberg, zaprojektowane dla producentów sprzętu OEM, systemów konserwacji i integratorów, które wymagają elastyczności przenoszenia i wszechstronności konfiguracji.

Podobnie jak inne sprzęgły Carterberg ISO B, ten model posiada samodzielnie uszczelniający się zawór i mechanizm zamykania kulą, ale jest zaprojektowany z naciskiem na integrację modułowego systemu,gdzie wiele typów mediów, styli połączeń lub ciśnienia operacyjne współistnieją.

Jeśli potrzebujesz jednego modelu sprzężenia, który może dostosować się do różnych typów połączeń, CB-SPM-1F jest twoim wyborem.

Kluczowe cechy

• Kompatybilność wymiarów normy ISO 7241-B

• Wieloporty/konfiguracje gotowe do integracji

• Modułowe zastosowanie w różnych płynów, ciśnieniach i typach połączeń

• Konstrukcja zamka kulkowego dla odporności na drgania i bezpiecznego uchwytu

• Samoprzepływający zawór poppet zapewnia bezpłynne połączenia

• Kompatybilny z całą gamą uszczelnień i materiałów karoserii

• Wspiera wątki BSPP, NPT, SAE w wielu zakresach wielkości

Kompatybilność systemu i opcje pieczęci

CB-SPM-1F został zaprojektowany z myślą o elastyczności.

Materiał pieczęci	Maksymalna temperatura
Buna-N	-40°C do + 121°C
Neopren	-54°C do +100°C
EPDM	-54°C do +149°C
FKM	-29°C do +204°C

Dostępny jest wstali węglowej, mosiądzu i stali nierdzewnejopcje dostosowane do potrzeb aplikacji.

Specyfikacje techniczne

Wielkość (calo)	Ciśnienie nominalne (psi)	Przepływ (gpm)
1/8"	4000	0.8
1/4"	5000	3
3/8"	4000	6
1/2"	5000	12
3/4"	4000	26
1 "	4000	50
1-1/4"	2900	76
1-1/2"	2175	99
2"	1450	200

Temperatura pracy:Na podstawie wybranej pieczęci
Opcje montażu:Różnorodność rozmiarów i stylów nici

Wizualność i wymiary produktu

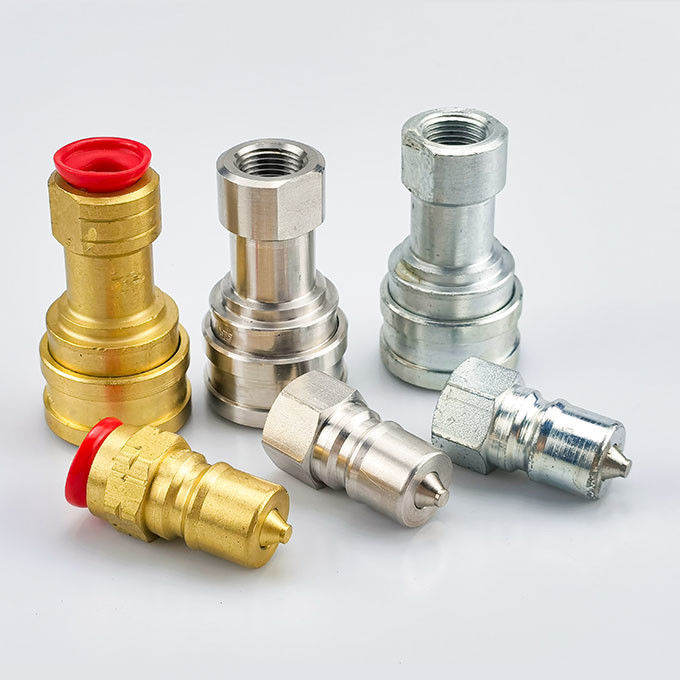

• Łączenie zestawów wtyczek i gniazdek z różnymi nitkami

CB-SPM-1F ISO 7241-B quick coupling – plug and socket modular set

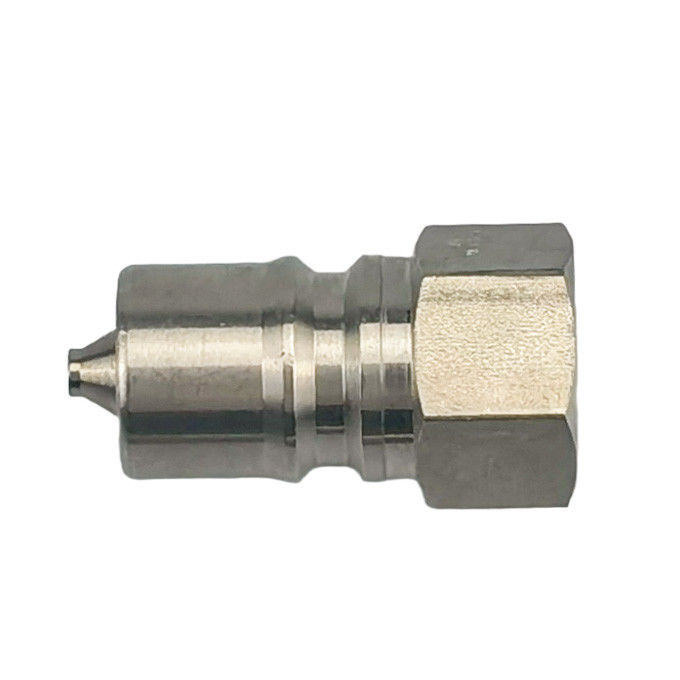

• Wtyczka z naciągiem, która przedstawia strukturę blokady kulkowej

Rozmiar ciała	Partnerze.	Węzeł	C	D	E	HEX
1/8"	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
1/8"	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
1/4"	CB-P2S-1FG	1/4-19	1.52	0.87	0.56	0.75
1/4"	CB-P2S-1FN	1 / 4-18	1.52	0.87	0.56	0.75
3/8"	CB-P3S-1FG	3/8-19	1.76	1.01	0.61	0.88
3/8"	CB-P3S-1FN	3/8-18	1.76	1.01	0.61	0.88
1/2"	CB-P4S-1FG	1 / 2-14	2.03	1.30	0.76	1.13
1/2"	CB-P4S-1FN	1 / 2-14	2.03	1.30	0.76	1.13
3/4"	CB-P6S-1FG	3/4-14	2.36	1.52	0.71	1.31
3/4"	CB-P6S-1FN	3/4-14	2.36	1.52	0.71	1.31
1 "	CB-P8S-1FG	1-11	2.85	1.88	0.97	1.63
1 "	CB-P8S-1FN	1-11	2.85	1.88	0.97	1.63

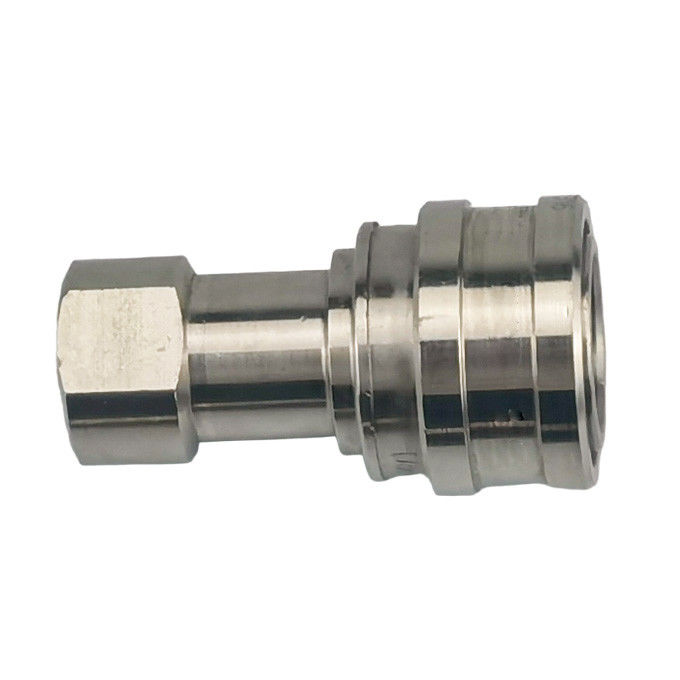

• Odłączony gniazdo z wyświetlanym zaworem

Rozmiar ciała	Partnerze.	Węzeł	A	B	Wzdłuż płatów
1/8"	CB-S1S-1FG	1/8-27	1.91	0.98	0.56
1/8"	CB-S1S-1FN	1/8-27	1.91	0.98	0.56
1/4"	CB-S2S-1FG	1/4-19	2.26	1.17	0.75
1/4"	CB-S2S-1FN	1 / 4-18	2.26	1.17	0.75
3/8"	CB-S3S-1FG	3/8-19	2.56	1.42	0.88
3/8"	CB-S3S-1FN	3/8-18	2.56	1.42	0.88
1/2"	CB-S4S-1FG	1 / 2-14	2.96	1.86	1.13
1/2"	CB-S4S-1FN	1 / 2-14	2.96	1.86	1.13
3/4"	CB-S6S-1FG	3/4-14	3.48	2.22	1.31
3/4"	CB-S6S-1FN	3/4-14	3.48	2.22	1.31
1 "	CB-S8S-1FG	1-11	4.13	2.61	1.75
1 "	CB-S8S-1FN	1-11	4.13	2.61	1.75

Scenariusze zastosowania

W przeciwieństwie do sprzęgaczy typu stałego, CB-SPM-1F doskonale sprawdza się w środowiskach wieloportów, wielowysypnych i multimedialnych, takich jak:

• Maszyny OEM i systemy montażowe na zamówienie

• Mobilne przyczepy narzędziowe i pojazdy serwisowe

• Przeniesienie substancji chemicznych przy częstym wymianie węży

• Zmienne elementy łącznikowe dla różnych rodzajów płynów

• Kompaktne urządzenia wymagające elastyczności w porcie

Kompatybilność pomiarowa

CB-SPM-1F jest funkcjonalnie wymienny z:

• Parker serii 60

• Szybsza seria HNV

• Aeroquip FD45

• Serię Hansen HK

Sprawdź nasze Ja...Przewodnik w sprawie wymianydo celów odniesienia według marki i wielkości portu.

Dlaczego wybrać CB-SPM-1F?

Cechy	Korzyści
Wyposażenie wielokonfiguracyjne	Idealne dla systemów hydraulicznych hybrydowych
Kompatybilne z normą ISO 7241-B	Odpowiada najwyższym światowym standardom
Modularność	Jeden produkt, wiele zastosowań
Zastępowalność w całym systemie	Zmniejsza złożoność SKU

Modułowe i standardowe: Jaka jest różnica?

Podczas gdy CB-SP-1F służy jako nasz podstawowy model ISO B, CB-SPM-1F jest dostosowalnym partnerem dla rozwijających się systemów.

Jeśli system wymaga wymiany wątków, portów lub uszczelnień, to jest to inteligentna ścieżka aktualizacji.

Potrzebujesz porady?

Niech nasz zespół inżynierów pomoże z kompatybilnością uszczelniacza, montażem i strategią montażu.

Proszę.Skontaktuj się z nami
