CB-10125 Złącze hydrauliczne ultra wysokiego ciśnienia | Kompaktowa konstrukcja bez zaworów (250 MPa)

Złącze CB-10125 hydrauliczne szybkozłącze jest specjalnie zaprojektowane do systemów ultra wysokiego ciśnienia działających do 250 MPa (36 250 PSI). Dzięki wtyczce bez zaworu, uszczelnieniu metal-metal i kompaktowej konfiguracji gwintu G1/4" jest to zaufany wybór dla napinaczy śrub hydraulicznych, ściągaczy łożysk i innego sprzętu używanego w precyzyjnych zastosowaniach o dużej sile.

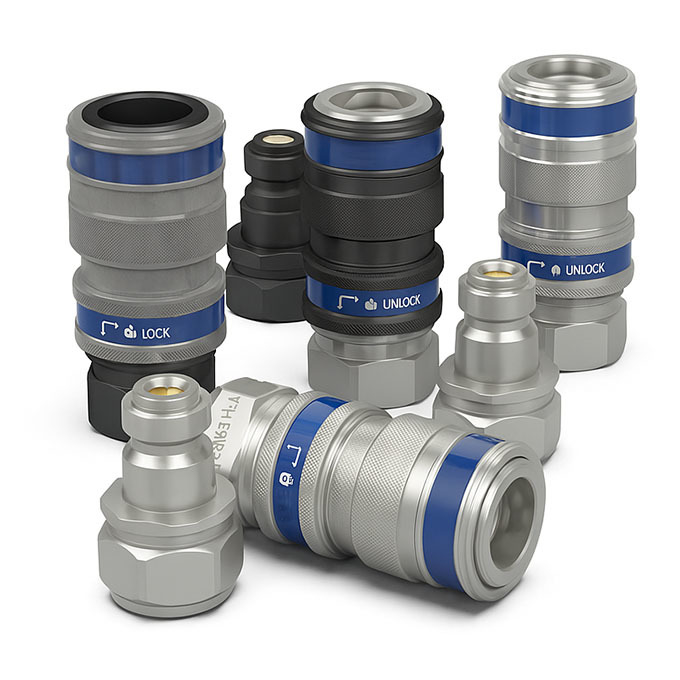

Model ten jest częścią serii CEJN 125 firmy Carterberg i oferuje bezproblemowe, szczelne połączenie i rozłączenie, nawet pod ekstremalnym obciążeniem. Jego metalowe uszczelnienie CMS (stożek 120°) zapewnia bezpieczeństwo i powtarzalność w częstych cyklach.

Kluczowe cechy i korzyści

•  Znamionowe ciśnienie robocze 250 MPa
Zaprojektowane do obsługi ekstremalnych sił hydraulicznych w kontrolowanych systemach oprzyrządowania i testowania.

•  Kompaktowe wymiary
Całkowita długość zaledwie 73,8 mm i średnica zewnętrzna 30 mm — idealne do ograniczonych przestrzeni montażowych.

•  Brak zaworu po stronie wtyczki
Uproszczona struktura wewnętrzna minimalizuje spadek ciśnienia i ułatwia szybsze wyrównywanie ciśnienia.

•  Bezpieczne uszczelnienie metal-metal CMS
Eliminuje zależność od uszczelek O-ring w krytycznych strefach, zapewniając doskonałą wydajność przy ultra wysokim ciśnieniu.

•  Standardowe osłony przeciwpyłowe i blokada bezpieczeństwa
Każda jednostka zawiera zintegrowaną blokadę bezpieczeństwa i osłony ochronne, aby zapobiec zanieczyszczeniu i przypadkowemu uwolnieniu.

•  Kompatybilność z serią CEJN 125
Funkcjonalnie zamienne z produktami CEJN 125, oferując jednocześnie lepszą elastyczność dostaw i efektywność kosztową.

Specyfikacje techniczne

Typowa krzywa ciśnienia-przepływu CB-10125.

Wykazuje minimalny spadek ciśnienia dzięki konstrukcji bez zaworów i kompaktowej ścieżce wewnętrznej.

Przegląd wymiarów

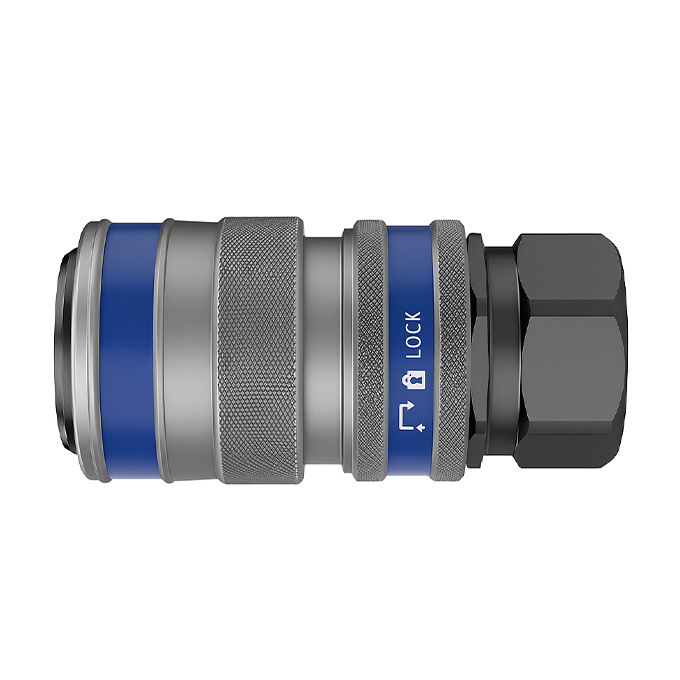

Żeńskie (gniazdo)

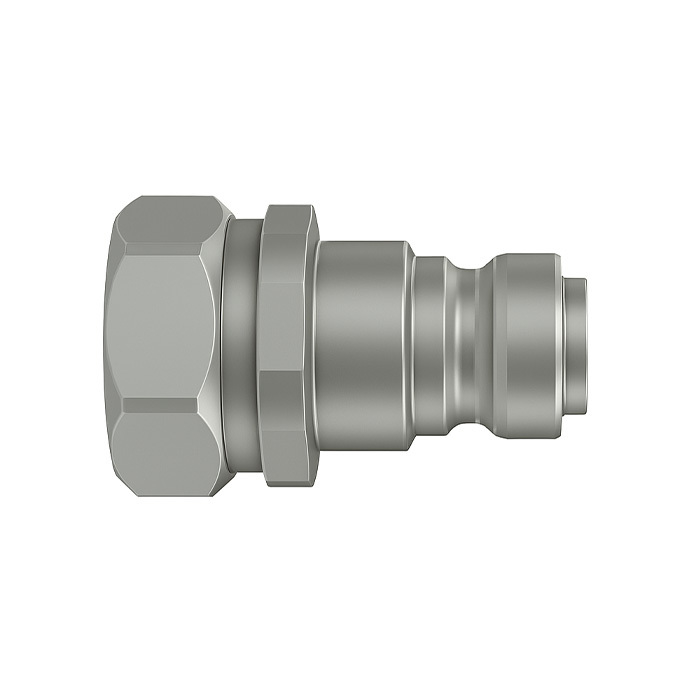

Męskie (wtyczka)

Zastosowania

Uwagi dotyczące kompatybilności

CB-10125 jest w pełni kompatybilny z serią CEJN 125, w tym pod względem rozmiaru fizycznego, interfejsu uszczelniającego i wydajności hydraulicznej. Chociaż zamienność jest zapewniona, zalecamy sprawdzenie materiałów uszczelniających (NBR vs Viton) i maksymalnych ustawień momentu obrotowego podczas wymiany lub modernizacji.

FAQ

P: Czy CB-10125 może być używany w dynamicznych systemach ciśnieniowych z pulsacją?
O: Nadaje się do ultra wysokiego ciśnienia, statycznych cykli obciążenia. W przypadku systemów pulsacyjnych skontaktuj się z nami w celu uzyskania wzmocnionych wariantów.

P: Czy złącze jest całkowicie bez zaworów?
O: Tak. Męska połowa (wtyczka) jest bez zaworów, aby zminimalizować ograniczenie przepływu. System musi być odprężony przed odłączeniem.

P: Czy jest to kompatybilne z narzędziami CEJN 125?
O: Tak. CB-10125 jest funkcjonalnie kompatybilnym zamiennikiem CEJN 125, przeznaczonym do stosowania w napinaczach śrub, ściągaczach itp.
