Place of Origin:
China
Nazwa handlowa:
carterberg
Orzecznictwo:
IATF16949
Model Number:
CB-10116
CB-10116 to kompaktowe, hydrauliczne szybkozłącze ze stali nierdzewnej, zaprojektowane w celu spełnienia wysokich wymagań systemów ultra wysokiego ciśnienia w środowiskach korozyjnych. Zaprojektowany jako w pełni kompatybilna alternatywa dla serii CEJN 116, model ten łączy w sobie mechaniczne funkcje bezpieczeństwa, działanie bez kapania i stożek uszczelniający metal-metal CEJN’s 120° CMS, aby zapewnić doskonałą niezawodność uszczelnienia pod ekstremalnym ciśnieniem.
Idealny do narzędzi dynamometrycznych, napinaczy i przenośnych urządzeń hydraulicznych, CB-10116 to Twój wybór o wysokiej integralności, gdy awaria nie wchodzi w grę.
• Konstrukcja w 100% ze stali nierdzewnej: Odporny na korozję i odpowiedni do agresywnych środowisk, w tym systemów morskich, chemicznych i offshore.
• Kompaktowa konstrukcja korpusu: Tylko 51,2 mm długości i 24,5 mm średnicy, idealny do zastosowań w ciasnych przestrzeniach.
• Uszczelnienie metalowe CMS (stożek 120°): Kompatybilne z CEJN uszczelnienie metal-metal z wysoką odpornością na temperaturę i chemikalia.
• Działanie bez wycieków: Zaprojektowany z myślą o zerowym rozlewaniu podczas łączenia i rozłączania.
• Męski łącznik bez zaworu: Zoptymalizowany dla systemów, w których kierunek przepływu płynu jest regulowany zewnętrznie.
• Pierścień blokujący bezpieczeństwa: Żeński łącznik zawiera pierścień mechaniczny zapobiegający przypadkowemu rozłączeniu.
• Wysokie ciśnienie robocze: Ciśnienie robocze 150 MPa (21 750 PSI), z minimalnym ciśnieniem rozerwania 300 MPa.
• Przyłącze gwintowane G 1/4": Kompatybilne z popularnymi przemysłowymi interfejsami hydraulicznymi.
• Standardowe osłony przeciwpyłowe w zestawie: Wydłużają żywotność łącznika i chronią powierzchnie wewnętrzne. Dostępne opcjonalne aluminiowe osłony.
| Parametr | Wartość |
|---|---|
| Typ połączenia | Gwint żeński G 1/4" |
| Materiał | Stal nierdzewna AISI 316 |
| Typ uszczelnienia | Uszczelnienie stożkowe metalowe CMS (120°) |
| Materiał uszczelnienia | Nitryl (NBR) |
| Ciśnienie robocze | 150 MPa (21 750 PSI) |
| Ciśnienie rozerwania | ≥300 MPa |
| Nominalna średnica przepływu | 2,5 mm |
| Natężenie przepływu (Δp=1 bar) | 6 l/min |
| Długość | 51,2 mm |
| Średnica zewnętrzna | 24,5 mm |
| Rozmiar klucza | 22 mm |
| Zakres temperatur | -30°C do +100°C |
| Zawór | Męski: bez zaworu / Żeński: z pierścieniem zabezpieczającym |
| Osłony przeciwpyłowe | Standardowe plastikowe; opcjonalne aluminiowe |
Typowa krzywa ciśnienia-przepływu CB-10116.

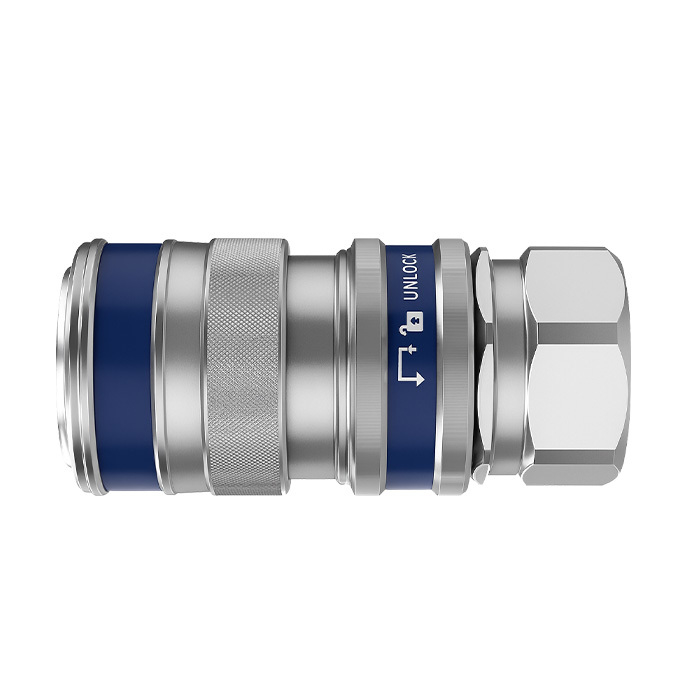

Żeński (gniazdo)

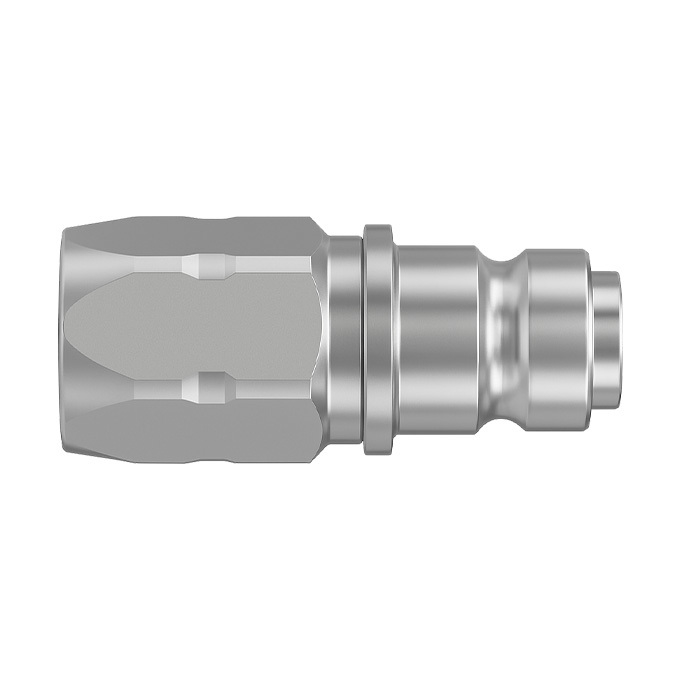

Męski (wtyk)
• Narzędzia dynamometryczne i napinacze hydrauliczne
Gdzie niezbędne są szczelne, kompaktowe i precyzyjne złącza.
• Konserwacja w środowiskach korozyjnych
Odpowiednie dla obiektów morskich, offshore i chemicznych.
• Przenośne jednostki hydrauliczne
Dla systemów wysokociśnieniowych z kontrolą płynu o małej objętości.
CB-10116 jest w pełni wymienny z serią CEJN 116 pod względem:
• Wymiarów i interfejsu gwintowego (G1/4")
• Metody uszczelniania (stożek CMS 120°)
• Ocen ciśnienia i temperatury
• Formatu złącza (męski bez zaworu + żeński z zabezpieczeniem)
P: Czym CB-10116 różni się od CB-10125 lub CB-10218?
O: CB-10116 jest wykonany ze stali nierdzewnej i posiada metalowe uszczelnienie CMS. CB-10125 i 10218 są zwykle wykonane ze stali węglowej z uszczelnieniem typu O-ring. Ponadto, 10116 ma bardziej kompaktową konstrukcję i brak zaworu wewnętrznego po stronie męskiej.
P: Czy CB-10116 nadaje się do zastosowań chemicznych lub morskich?
O: Tak. Pełna konstrukcja ze stali nierdzewnej i szczelna konstrukcja sprawiają, że jest idealny do środowisk korozyjnych i wrażliwych.
P: Czy CB-10116 może bezpośrednio zastąpić CEJN 116?
O: Tak. Jest w pełni zgodny wymiarowo i funkcjonalnie.
