Place of Origin:
China
Nazwa handlowa:
carterberg
Orzecznictwo:
IATF16949
Model Number:
CB-10135

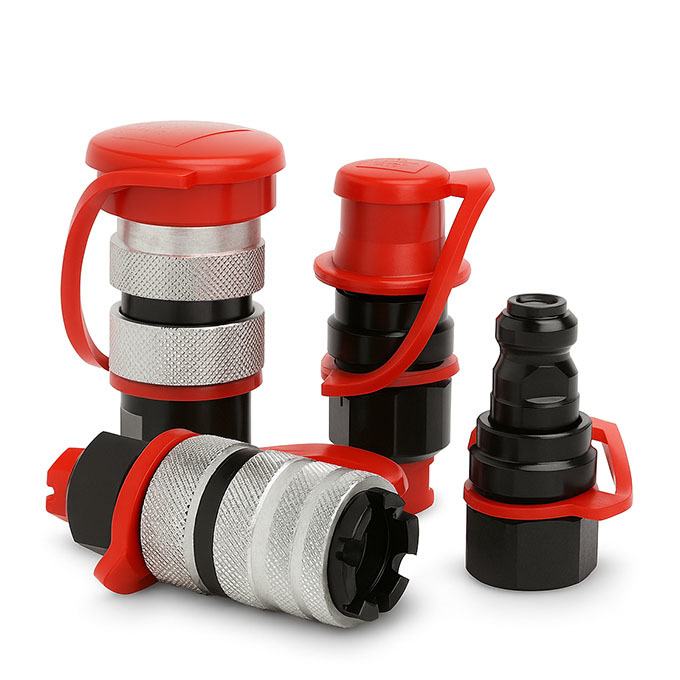

W sprawieCB-10135jest kompaktowym szybkim sprzęgaczem ultrawysokiego ciśnienia przeznaczonym do wymagających systemów hydraulicznych pracujących do300 MPaW pełni kompatybilny zCEJN 135 serii, połączenie to jest zoptymalizowane pod kątem bezciśnieniowości, bezpieczeństwa mechanicznego i szybkiej integracji z systemami hydraulicznymi w zamkniętych przestrzeniach.
CB-10135 posiada hartowane stalowe nadwozie i bezpieczny pierścień zamykający na kobiecej połowie, co sprawia, że jest idealny do użycia w ratownictwie, wciągacza łożysk i stanowisk wysokiego ciśnienia.
• Ciśnienie robocze 300 MPa: Zbudowane do systemów o wysokim ciśnieniu bez ryzyka wycieku lub deformacji.
•Projektowanie przeciwprzelewu: Bezpieczne podłączenie i odłączenie pod ciśnieniem przy minimalnej utracie płynu.
•CEJN 135 Połączenie: W pełni kompatybilny ze standardowymi sprzęgami z serii CEJN 135 i narzędziami hydraulicznymi.
•Pierścień zabezpieczający: Kobieta połowa zawiera mechaniczny pierścień zamykający w celu zapobiegania przypadkowemu odłączeniu.
•Kompaktowe wymiary: 64 mm długości całkowitej, 2,5 mm średnicy przepływu idealnie nadaje się do ciasnych instalacji.
•Rodzaj nitki: M16x1,5 przegubowy interfejs z uszczelnieniem stożkowym 60°.
•Trwały materiał: Stal węglowa utwardzona z czarną powierzchnią dla maksymalnej wytrzymałości.
•Wydajność przepływu: Wysyła 4,6 l/min przy spadku ciśnienia o 1 bar.
•Rozmiar klucza: Standardowe 22 mm dla wygodnej instalacji.
| Parametry | Wartość |
|---|---|
| Połączenie | M16x1,5 z stożkiem 60° |
| Materiał | Stalo węglowe utwardzone |
| Ciśnienie pracy | 300 MPa (43 500 PSI) |
| Ciśnienie wybuchowe | ≥ 600 MPa |
| Średnica przepływu | 20,5 mm |
| Przepływ (Δp = 1 bar) | 40,6 l/min |
| Długość | 64 mm |
| Średnica zewnętrzna | 30 mm |
| Zakres temperatury | -20°C do +80°C |
| Mechanizm zaworu | Bez rozlewu |
| Mechanizm zamykania | Kobieta zamek pierścieniowy |
| Rodzaj pieczęci | 60° stożek + NBR (standardowy) |
Typowa krzywa ciśnienia i przepływu CB-10135.
Minimalna utrata ciśnienia jest utrzymywana nawet w zakresie ciśnienia 300 MPa, zapewniając efektywność i bezpieczeństwo systemu.

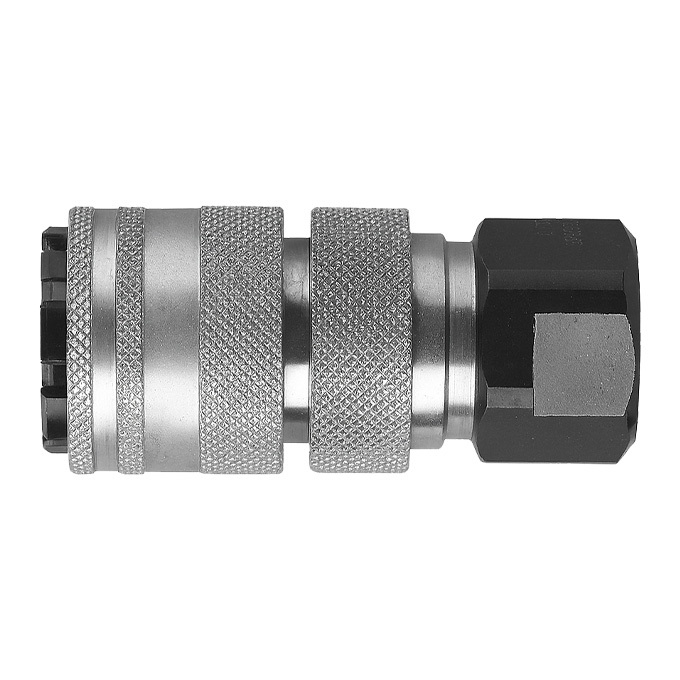

Kobieta (Socket)

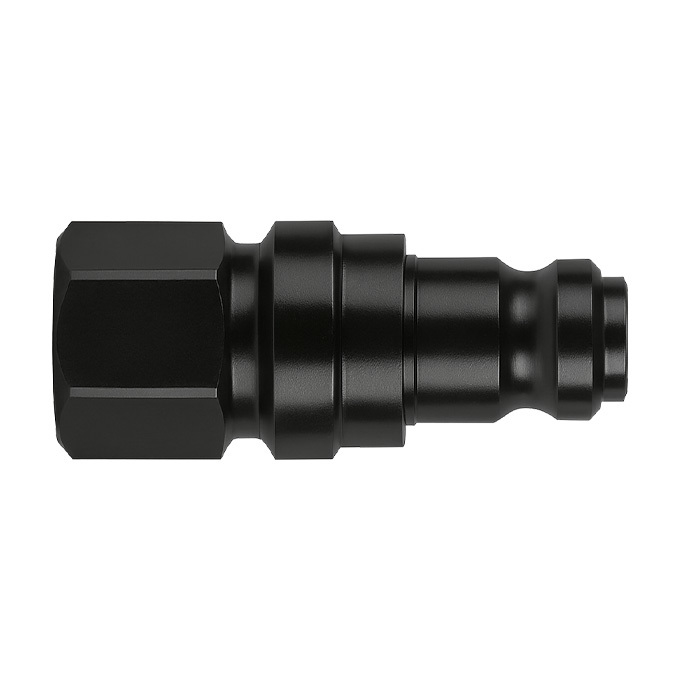

Samiec (stopka)
• Systemy hydrauliczne
•Ratownictwo i rozprzestrzenianie
•Szybkość pomiaru
•Precyzyjne narzędzia konserwacyjne
•Jednostki usługowe poza placówką
CB-10135 jest w pełni kompatybilny wymiarowo i funkcjonalnie z sprzęgami serii CEJN 135:
• Interfejs węzła: M16x1.5
• Ta sama średnica nominalna i ciśnienie robocze
• Zgadzający się stożek metalowy
• Bezpieczeństwo zamykania mechanicznego
Wyślij do nas zapytanie
