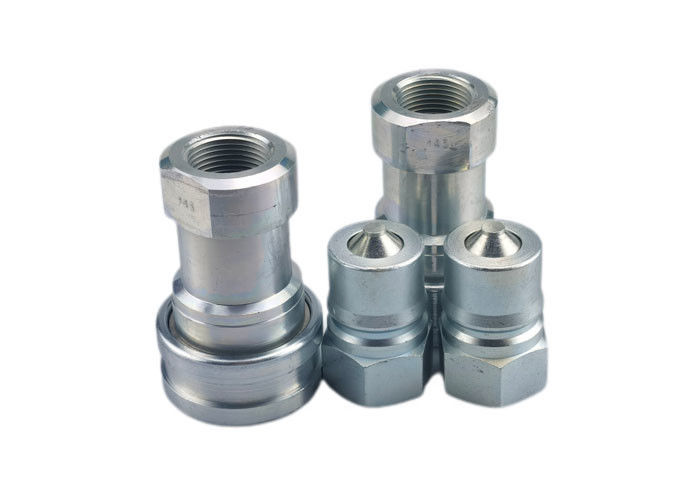

1 cali Węglowa Stal Kobieta Hydraulic Quick Connect

1' stalowy hydrauliczny szybki sprzęg, wymienna hydrauliczna szybka łącza

Złącza CB-SP1S-1FG są stosowane w urządzeniach budowlanych, sprzęcie leśnym, maszynach rolniczych, narzędziach naftowych, sprzęcie naftowym, maszynach hutniczych i innych wymagających zastosowaniach hydraulicznych.

Standardowe materiały

• Miedziana, stalowa cynkowana, stal nierdzewna

• Plomby: NBR, Viton, EPDM

Cechy

• Zawory popetowe otwierają się automatycznie, gdy są połączone w zakresie znamionowego ciśnienia roboczego, aby utrzymać szybki przepływ.

• Części krytyczne są twardymi dla trwałości.

• Kompatybilny z serią PARKER 60, serią FASTER HNV, serią AEROQUIP FD45 i serią HANSEN HK.

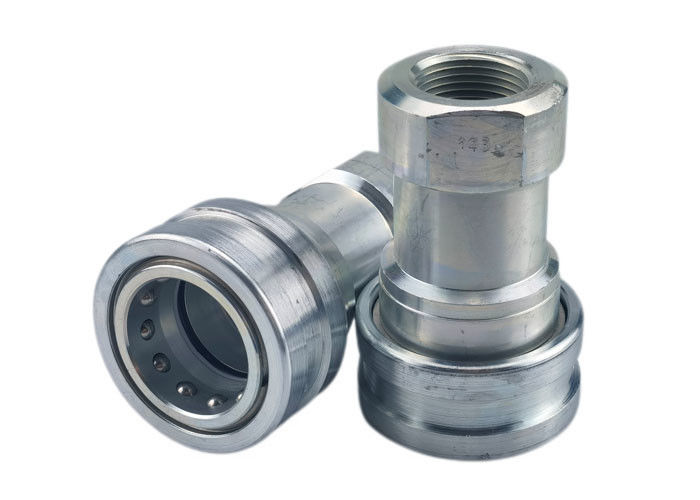

Rozmiar ciała	Partnerze.	Węzeł	A	B	Wzdłuż płatów
1/8"	CB-S1S-1FG	1/8-27	1.91	0.98	0.56
1/8"	CB-S1S-1FN	1/8-27	1.91	0.98	0.56
1/4"	CB-S2S-1FG	1/4-19	2.26	1.17	0.75
1/4"	CB-S2S-1FN	1 / 4-18	2.26	1.17	0.75
3/8"	CB-S3S-1FG	3/8-19	2.56	1.42	0.88
3/8"	CB-S3S-1FN	3/8-18	2.56	1.42	0.88
1/2"	CB-S4S-1FG	1 / 2-14	2.96	1.86	1.13
1/2"	CB-S4S-1FN	1 / 2-14	2.96	1.86	1.13
3/4"	CB-S6S-1FG	3/4-14	3.48	2.22	1.31
3/4"	CB-S6S-1FN	3/4-14	3.48	2.22	1.31
1 "	CB-S8S-1FG	1-11	4.13	2.61	1.75
1 "	CB-S8S-1FN	1-11	4.13	2.61	1.75

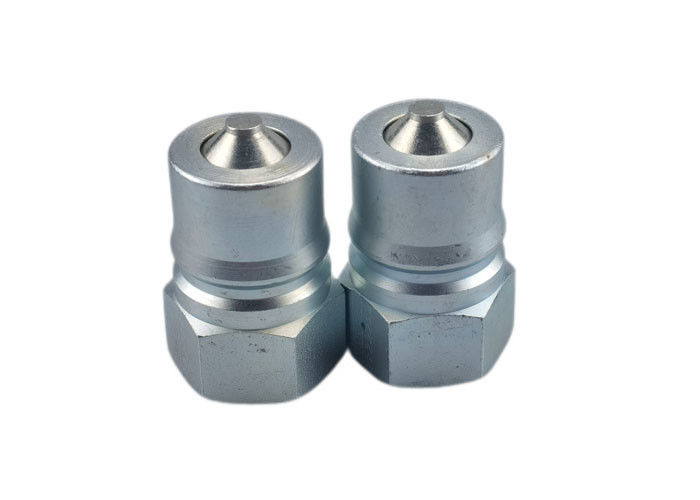

Rozmiar ciała	Partnerze.	Węzeł	C	D	E	HEX
1/8"	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
1/8"	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
1/4"	CB-P2S-1FG	1/4-19	1.52	0.87	0.56	0.75
1/4"	CB-P2S-1FN	1 / 4-18	1.52	0.87	0.56	0.75
3/8"	CB-P3S-1FG	3/8-19	1.76	1.01	0.61	0.88
3/8"	CB-P3S-1FN	3/8-18	1.76	1.01	0.61	0.88
1/2"	CB-P4S-1FG	1 / 2-14	2.03	1.30	0.76	1.13
1/2"	CB-P4S-1FN	1 / 2-14	2.03	1.30	0.76	1.13
3/4"	CB-P6S-1FG	3/4-14	2.36	1.52	0.71	1.31
3/4"	CB-P6S-1FN	3/4-14	2.36	1.52	0.71	1.31
1 "	CB-P8S-1FG	1-11	2.85	1.88	0.97	1.63
1 "	CB-P8S-1FN	1-11	2.85	1.88	0.97	1.63
