Miejsce pochodzenia:
Chiny
Nazwa handlowa:
carterberg
Orzecznictwo:
IATF16949
Numer modelu:
CB-ym
Szybkozłącza do kopalń węgla CB-YM to wysokowytrzymałe, chromowane złącza ze stali węglowej, przeznaczone do trudnych warunków górniczych. Z zakresem temperatur od -20°C do +100°C, zapewniają niezawodne działanie w ekstremalnych warunkach. Dostępne w rozmiarach gwintów od Dn10 do Dn31.5 (M18×1.5 do M52×2), złącza te obsługują ciśnienia od 15 do 28 barów, zaspokajając potrzeby różnorodnych połączeń rurociągów w kamieniołomach i dużych urządzeniach górniczych. Ich trwała chromowana powłoka zwiększa odporność na korozję, a precyzyjne gwintowanie gwarantuje szczelność. Idealne do systemów hydraulicznych, linii pneumatycznych i zastosowań w transporcie cieczy, złącza CB-YM są zaprojektowane z myślą o wydajności i trwałości w warunkach przemysłowych. Zaufane w maszynach górniczych, złącza te usprawniają konserwację i skracają przestoje.

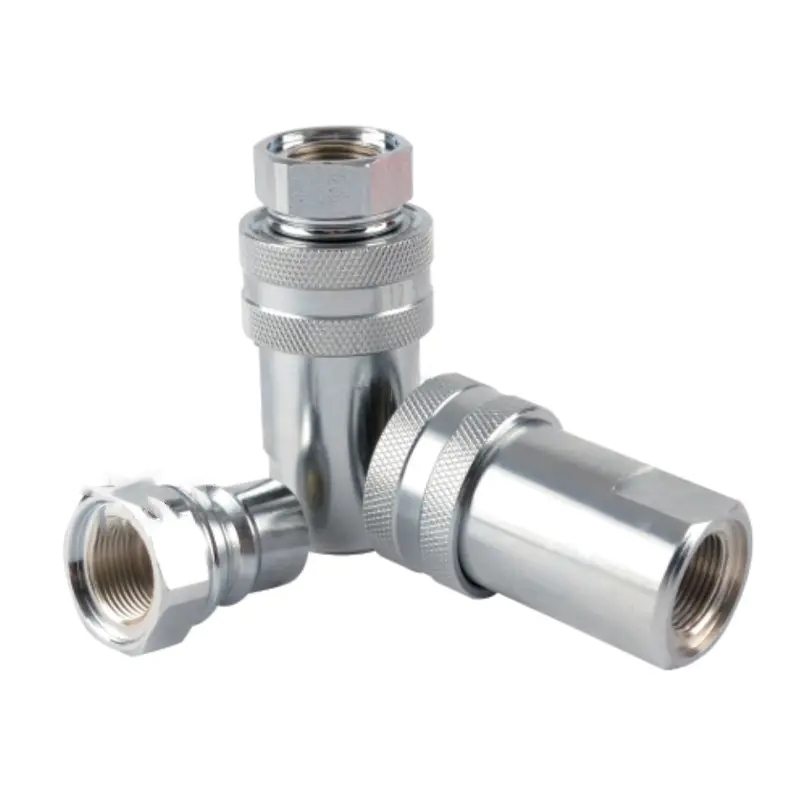

Szybkozłącze do kopalń węgla CB-YM
Materiał: Stal węglowa
Powłoka: Chromowana
Zakres temperatur (Nbr): -20°C + 100°C
Rozmiar gwintu: Dn10 Dn12.5 Dn20 Dn25 Dn31.5
Gwint: M18*1.5 M22*1.5 M27*2 M33*2 M52*2
Ciśnienie: 28 26 21 20 15
Zakres zastosowania: Różne połączenia rurociągów, takie jak sprzęt górniczy.CB-YM kamieniołomy, duże kopalnie i inny sprzęt.
| ROZMIAR KORPUSU | Znamionowy Ciśnienie (PSI) | Znamionowy Przepływ (GPM) | Zakres temperatur (standardowe uszczelnienia) | Standardowy materiał uszczelnienia |
| 3/8" | 4000 | 6 | -20℃~+100℃ | NBR |
| 1/2" | 3000 | 12 | -20℃~+100℃ | NBR |
Żeńskie (gniazdo)
| Rozmiar korpusu | NR CZĘŚCI | L | L1 | L2 | L3 | D1 | D2 | CH1 | CH2 | T |
| 3/8" | CB-SP3S-TNV | 82 | 50.5 | 49 | 18.5 | 30.5 | 12.8 | 25.4 | 25.4 | G3/8 NPT3/8 |
| 1/2" | CB-SP4S-TNV | 94 | 57 | 54.5 | 18.5 | 35 | 16 | 30.2 | 30.2 | G1/2 NPT1/2 |
