Place of Origin:
Shanghai, China
Nazwa handlowa:
Carterberg
Orzecznictwo:
IATF16949
Numer modelu:
gwintowane szybkozłącza hydrauliczne
| Cechy | Opis |
|---|---|
| Bezpieczne zaangażowanie | Zapobiega odłączeniom z powodu wibracji lub wzrostu ciśnienia. |
| Pojemność połączenia pod ciśnieniem pozostałym | Bezpieczne sprzężenie nawet w przypadku uwięzienia ciśnienia hydraulicznego. |
| Niezawodna konstrukcja | Opcje stali utwardzonej lub mosiądzu o wysokiej wytrzymałości, odporne na zmęczenie i wstrząsy. |
| Wielokrotne konfiguracje zaworów | Płaska twarz, podwójne wyłączanie i rurkowe sterowanie mediami. |
| Różnorodność materiału pieczęci | Uszczelki NBR, Viton lub EPDM dla różnych płynów i zakresów temperatur. |
| Międzynarodowe normy nitkowe | BSP, NPT i zgodność metryczna. |
| Opcje odporności na korozję | Żółty cynk lub cynk-nikel do trudnych warunków. |
| Rodzaj sprzęgła | Opis | Najlepiej dla |
|---|---|---|

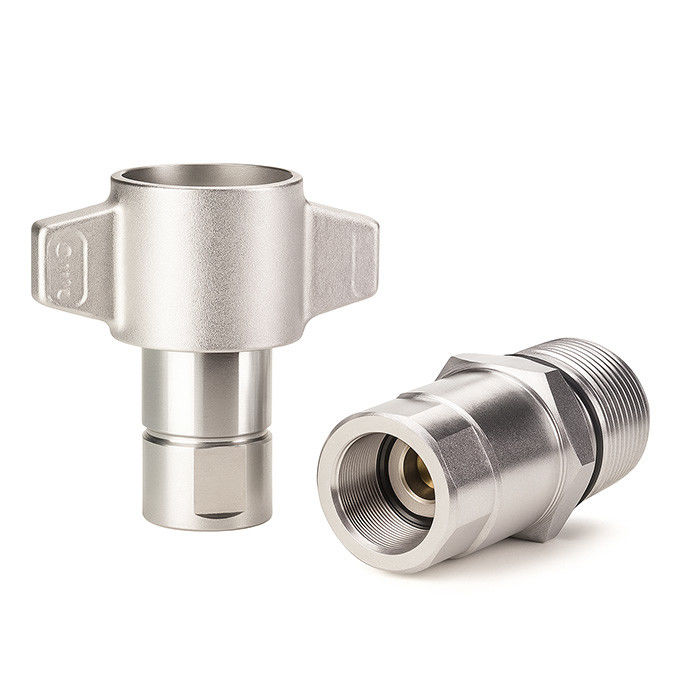

| Węgiel skrzydłowy | Ręczne, drobne nitki, idealne do obróbki ciśnienia pozostałego. | Górnictwo, podnośniki hydrauliczne |
| Zamek z płaską powierzchnią + naciągiem | Czyste odłączenie, bez rozlewu i odporne na wibracje. | Rury naftowe, mobilne platformy |

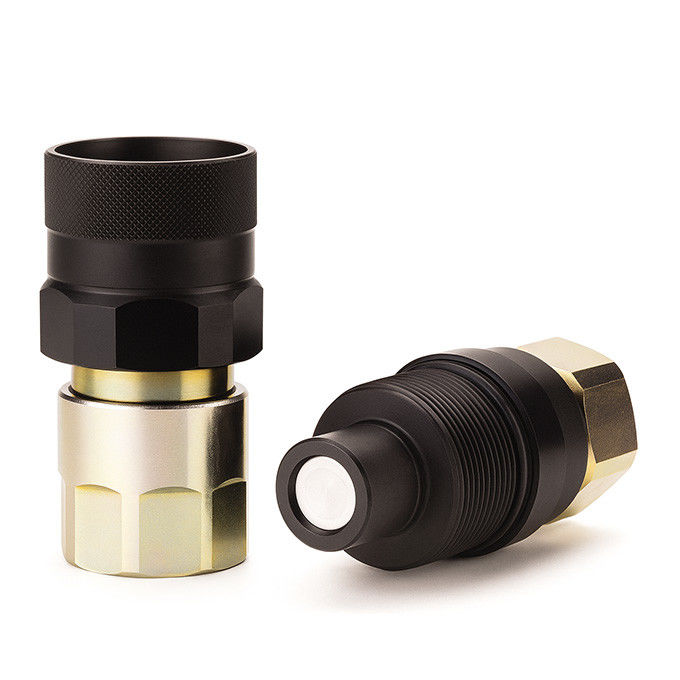

| Kompaktowy z przędzą z zamkiem rękawem | Krótki profil, zamknięta powierzchnia, ochrona przed pyłem i gruzami. | Pojazdy użytkowe, wąskie instalacje |
| Złącze z przędzy miedzianą | Kosztowo, odporne na korozję, niskiego ciśnienia. | Sprzęt drogowy, systemy lekkiego użytku |
Systemy hydrauliczne, które działają niezawodnie w trudnych warunkach, często opierają się na zawieszonych urządzeniach szybkiej zmiany, które są stabilne pod względem konstrukcyjnym, bezpiecznie połączone i mają stałą wydajność.Poniżej przedstawiono porównanie parametrów i typowy przegląd cech głównych modeli serii nić Carterberg, które można szybko wybrać zgodnie z różnymi ciśnieniami roboczymi, wymaganiami uszczelniającymi i scenariuszami zastosowań.
Przegląd parametrów modelu
| Model | Wskaźnik ciśnienia | Zakres wielkości | Rodzaj pieczęci | Różne cechy | Typowe zastosowania |
| CB-SPS-3FN-FD86 | 750 PSI | "1/ 1-1/4" | FKM / EPDM | Projekt płaskiej powierzchni, połączenie ciśnienia pozostałowego, rękaw ciężkiej pracy | Sprzęt budowlany, mobilna hydraulika |
| CB-SPS-3FN-96 | 3000 PSI | "1/ 1-1/4" | FKM / EPDM | Kompaktne ciało, zminimalizowana utrata płynu, odporna na wibracje | Elektryczne urządzenia elektryczne i ich części |
| CB-HYDRAV-KD | 6525 PSI | 1/4" do 1-1/2" | NBR / FKM | Wtyczka ciężkoodporna, nadciśnieniowo-płynne ciało, solidne blokowanie | Samochody ciężarowe służące rolnictwu i górnictwu |
| CB-SPB-3FN | 3000 PSI | 1/4" do 1" | NBR / FKM | Wyłącznik ISO, podwójna uszczelnienie, chromowanie | Pojazdy wojskowe, silniki |
| CB-SPS-3FN-BC | 4000 PSI | 1/2 do 1-1/2 | NBR / FKM | Kompaktna głowa, duża przepływowość, odporna na uderzenia | Samochody ciężarowe, dźwigi ruchome |
| CB-SPS-3FN-BE | 5000 PSI | 3/4" do 2" | NBR | Węzeł ACME, połączony pod ciśnieniem pozostałym, zgodny z szybszym/VOF | Ropa naftowa i gaz, ślizgi pod wysokim ciśnieniem |
| CB-SPS-3FN-BA | 10000 PSI | 1/4" do 1-1/2" | NBR / FKM | Wbudowany obudowa bezpieczeństwa, płaska, pokrywająca pył | Maszyny leśne, hydraulika kolejowa |
| CB-SPS-3FN-CVV | 5000 PSI | 3/8" do 1" | FKM | Stal nierdzewna, odporna na korozję, zdolna do wysokiej temperatury | Na morzu, przetwórstwo żywności |
| CB-SPS-3FN-W26000 | 9425 PSI | 1/4" do 1-1/2" | FKM | Ściski Viton, antywibracyjne, wygrawerowane laserowo | Systemy naziemne w przemyśle lotniczym i kosmicznym, budowa ciężka |
| CB-SPS-3FN-W6000 | 15,950 PSI | 1/4" do 2" | FKM / EPDM | Wytrzymała konstrukcja, odporna na wzrost ciśnienia, kolorowy rękaw | Górnictwo, mobilne platformy wiertnicze |
| CB-SPS-3FN-WA56000 | 10000 PSI | 1/4" / 3/8" | FKM | Mini nadwozie, wąskie otwory, wzmocnienie statycznej uszczelnienia | Kompaktne układy hydrauliczne, narzędzia automatyczne |
Typowa interpretacja aplikacji i szczegóły modelu
•CB-SPS-3FN-FD86jest rozwiązaniem szybkiej wymiany ciężkich urządzeń zaprojektowanym przez firmę Carterberg dla mobilnego sprzętu hydraulicznego.które mogą skutecznie zmniejszyć ryzyko wycieku oleju podczas odłączeniaSystem obudowy z wiązaniem spiralnym umożliwia podłączenie pod ciśnieniem pozostałym, szczególnie odpowiedni do wielokrotnie wprowadzanych stacji dolewających i środowisk budowlanych. Zobacz szczegóły →
•CB-SPS-3FN-96utrzymuje strukturalne zalety serii FD86, ale jest bardziej odpowiedni do wymagań związanych z dużym przepływem urządzeń kompaktowych.Jego krótka konstrukcja ciała zmniejsza zakłócenia instalacyjne i nadaje się do zastosowań takich jak kruszywa i ręczne narzędzia hydrauliczne o ograniczonej powierzchni- Nie.Zobacz szczegóły →
•CB-HYDRAV-KDjest złączem szybkiej wymiany klasy przemysłowej o wysokim poziomie niezawodności, połączonym ze wzmocnioną strukturą połączenia i wytrzymałą spiralą blokującą,odpowiedni do systemów pojazdów górniczych i utrzymywanych w rolnictwie, które wymagają szybkiego reagowania i połączenia wysokiej częstotliwości- Nie.Zobacz szczegóły →
•CB-SPB-3FNjest znany ze swojej wymienności ISO i podwójnej konstrukcji uszczelnienia, co czyni go szczególnie odpowiednim do modernizacji i wymiany platform hydraulicznych w standaryzowanych systemach lub przemysłu wojskowego.Zastosowanie miedzi w celu zwiększenia odporności na korozję- Nie.Zobacz szczegóły →
•CB-SPS-3FN-BCpodkreśla kompaktową konstrukcję i ochronę przed uderzeniem, dostosowując się do środowisk takich jak pojazdy robocze na dużych wysokościach i sprzęt ratunkowy awaryjny,zapewnienie niezawodności uszczelnienia w przypadku silnych drgań i częstego wprowadzania- Nie.Zobacz szczegóły →
•CB-SPS-3FN-BEprzyjmuje ACME spiralną i dużą średnicę, obsługuje połączenie pod ciśnieniem pozostałym i jest kompatybilny z systemami Faster OGV/Stucchi VOF,co czyni go idealnym wyborem dla pól wysokiego ciśnienia, takich jak ropa naftowa i gaz- Nie.Zobacz szczegóły →
•CB-SPS-3FN-BAzawiera obudowę z zamkiem bezpieczeństwa i pierścień zewnętrzny odporny na kurz, aby zwiększyć stabilność eksploatacyjną w trudnych warunkach,co sprawia, że jest odpowiedni do scenariuszy takich jak urządzenia leśne i pojazdy do utrzymania kolei, które wymagają wyjątkowo wysokiej odporności na przewrócenie- Nie.Zobacz szczegóły →
•CB-SPS-3FN-CVVprzyjmuje żelazo nierdzewne klasy spożywczej i uszczelnienie Viton o wysokiej temperaturze, które jest odporne na korozję i nadaje się do systemów o wysokim standardzie czystości, takich jak platformy morskie, systemy czyszczenia,urządzenia farmaceutyczne, itp.Zobacz szczegóły →
•CB-SPS-3FN-W26000jest rozwiązaniem do szybkiej wymiany w ekstremalnie wysokim ciśnieniu z strukturą antywibracyjną i antyblokową, a także z możliwością uszczelnienia w wysokiej temperaturze i pod wysokim ciśnieniem.Jest on szczególnie odpowiedni do obsługi naziemnej lotnictwa i ciężkiego sprzętu drogowego.- Nie.Zobacz szczegóły →
•CB-SPS-3FN-W6000jest ciężkim modelem zaprojektowanym przez Carterberg do użytku w górnictwie podziemnym i zdalnych platform hydraulicznych, nadającym się do ciśnienia 6000 PSI i posiadającym skuteczną odporność na uderzenia hydrauliczne.Zobacz szczegóły →
•CB-SPS-3FN-WA56000Należy do mini-składnika szybkiej zmiany pod wysokim ciśnieniem, nadającego się do szybkiego wstawiania w ultra-kompaktnych systemach, a konstrukcja uszczelnienia wewnętrznego dodatkowo optymalizuje efektywność sterowania płynami. Zobacz szczegóły →
