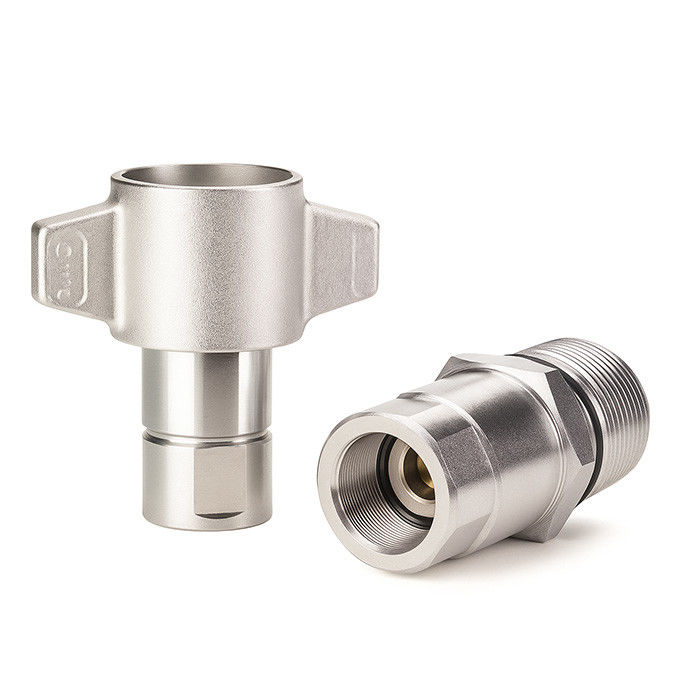

CB-SPS-3FN-96 Węzłowy sprzęgło hydrauliczny.
CB-SPS-3FN-96 to szybkowy sprzęg hydrauliczny w stylu skrzydłowym, zaprojektowany do zastosowań wymagających niezawodnego połączenia pod ciśnieniem i wibracjami.Projekt ten został zaprojektowany z dwukierunkową strukturą wyłączania i możliwością mocowania brzytów, co sprawia, że jest on idealny dla systemów, w których szybkie podłączenie ręczne i bezpieczne mocowanie są kluczowe.
Kompatybilny ze wspólnymi standardami flans, oferuje wszechstronność i wytrzymałość dla mobilnej hydrauliki, systemów naftowych i linii przesyłowych wysokiego ciśnienia.
Kluczowe cechy
• konstrukcja uchwytu skrzydłowego umożliwiającą łatwe łączenie ręczne bez użycia narzędzi
• Połączenie nawiasowe z wbudowanymi podwójnymi zaworami zamykającymi (bez utraty płynu)
• Możliwość podłączenia pod ciśnieniem pozostałym dla systemów pod wysokim ciśnieniem lub pulsujących
• Interfejs montażu brzytów, nadający się do montażu paneli lub przegrod
• Dostępne w trzech rozmiarach: 3/4", 1" i 1-1/4"
• Kompatybilne z złączami z nitkami o podobnym profilu dla elastycznego użytkowania
• Odporna na drgania, nadająca się do mobilnych lub ciężkich instalacji hydraulicznych.
Specyfikacje techniczne
| Wielkość (calo) |
Ciśnienie znamionowe (PSI) |
Ciśnienie nominalne (bar) |
Prędkość przepływu (GPM) |
Zakres temperatury |
Materiał pieczęci |
| 3/4" |
3,000 |
207 |
50 |
-30°C do +120°C |
NBR |
| 1 " |
3,000 |
207 |
75 |
-30°C do +120°C |
NBR |
| 1-1/4" |
2,750 |
190 |
100 |
-30°C do +120°C |
NBR |
•Materiał: stalowa węglowa z cyku
•Rodzaj połączenia: skrzydełkowa nitka do łączenia
•Rodzaj pieczęci: podwójne zawory zamknięcia, wewnętrzne zawory poppet
•Instalacja: montowane na płycie poprzez powierzchnię flanszu (z opcjonalnymi osłonami przeciwlotniczymi)
Przegląd wymiarowy
Kobieta (Socket)
| Rozmiar ciała |
Partnerze. |
Węzeł |
A |
B |
HEX |
| 3/4" |
CB-S6B-3FN-A |
3/4-14 |
79 |
103 |
29,2 |
| 1 " |
CB-S8B-3FN-A |
1-11 1/2 |
96 |
113 |
36,6 |
| 1 1/4 |
CB-S10B-3FN-A |
1-1/4 |
101 |
132 |
45,2 |
Samiec (stopka)
| Rozmiar ciała |
Partnerze. |
Węzeł |
C |
D |
HEX |
| 3/4" |
CB-P6B-3FN-A |
3/4-14 |
79 |
38 |
33,3 |
| 1 " |
CB-P8B-3FN-A |
1-11 1/2 |
90 |
47,5 |
39,6 |
| 1 1/4 |
CB-P10B-3FN-A |
1-1/4 |
94 |
53,8 |
47,8 |
Wnioski
• Mobilne systemy hydrauliczne z ograniczonymi przestrzeniami paneli
• Pojazdy służące do produkcji ropy naftowej i chemicznej
• Systemy wysokiego ciśnienia wymagające tolerancji ciśnienia pozostałego
• Urządzenia o silnych wibracjach lub obciążeniach uderzeniowych (np. wiertarki, dźwignie)
Dlaczego wybrać CB-SPS-3FN-96 zamiast standardowych sprzęgłów z nitkami?
W porównaniu z konwencjonalnymi złączami nawiasowymi w stylu sześciokątnym typ skrzydeł 96 oferuje:
• Łatwiejsze ręczne zaciśnięcie/rozluźnienie pod ciśnieniem
• Szybsze ustawienie wzroku podczas montażu
• Uproszczone montowanie paneli z spójnymi rozmiarami interfejsów
• Niezawodne połączenie w przypadku częstego demontażu
