Miejsce pochodzenia:
Szanghaj, Chiny
Nazwa handlowa:
Carterberg
Orzecznictwo:
IATF16949
Numer modelu:
CB-SPS-3FN-W26000
CB-SPS-3FN-W26000 firmy Carterberg to gwintowane złącze hydrauliczne przeznaczone do wymagających obwodów hydraulicznych, szczególnie tych wymagających odporności na obciążenia udarowe, połączenia z ciśnieniem resztkowym i niezawodnego uszczelnienia metal-metal.To wysokociśnieniowe złącze zapewnia wyjątkową wydajność w budownictwie, górnictwie i trudnych środowiskach przemysłowych, gdzie wytrzymałość i trwałość są bezdyskusyjne.
| Parametr | Wartość |
|---|---|
| Dostępne rozmiary | 3/4", 1" |
| Średnice nominalne (DN) | 14,2 mm, 16,5 mm |
| Rodzaj gwintu | BSPP (G 3/4, G 1) |
| Maksymalne ciśnienie robocze | 9425 psi (650 bar) |
| Temperatura pracy | -20°C do +100°C (-4°F do 212°F) |
| Wyciek przy rozłączeniu | 5,8 ml (3/4”), 10,9 ml (1”) |
| Natężenie przepływu przy ∆p 1 bar | 55–85 L/min |
| Materiał | Stal ocynkowana (dwuchromianowana) |
| Materiał uszczelnienia | Nitryl (NBR) |

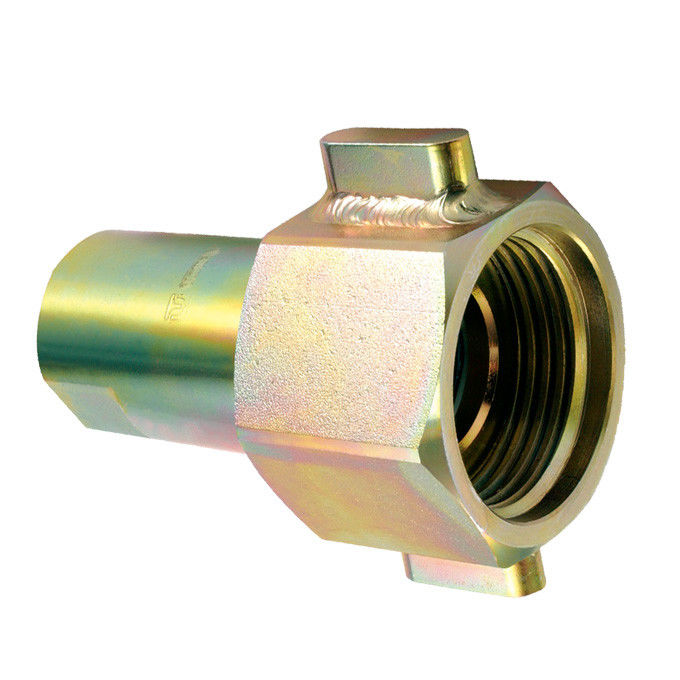

Żeńskie (gniazdo)
| Rozmiar korpusu | NR CZĘŚCI | Gwint | A | B | HEX |
| 3/4" | CB-S6S-3FN-B | 3/4-14 | 97 | 79 | 35 |
| 1" | CB-S8S-3FN-B | 1-11 1/2 | 108 | 89 | 41 |

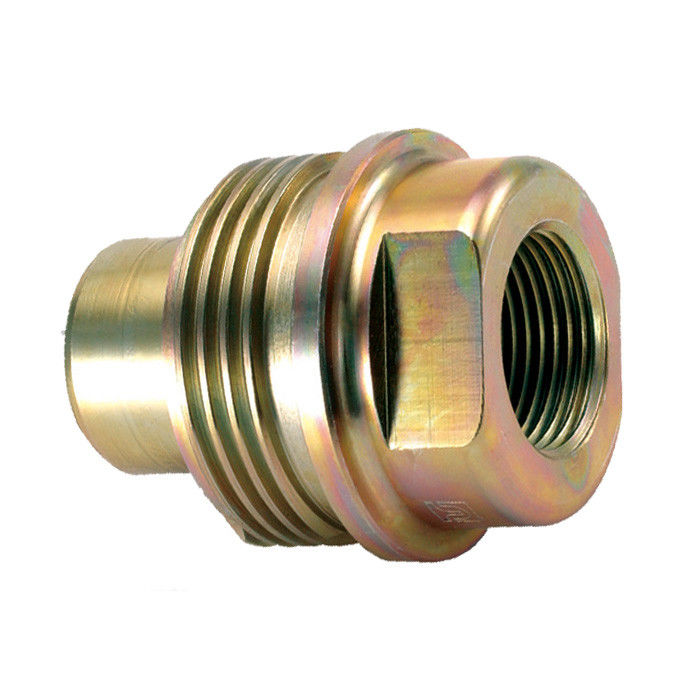

Męskie (wtyk)
| Rozmiar korpusu | NR CZĘŚCI | Gwint | C | D | HEX |
| 3/4" | CB-P6S-3FN-B | 3/4-14 | 63 | 29 | 35 |
| 1" | CB-P8S-3FN-B | 1-11 1/2 | 71 | 36 | 41 |
Tuleja blokująca z serii W26000 z gwintem i uchwytami umożliwia łatwą obsługę ręczną nawet w rękawicach lub na zanieczyszczonych powierzchniach. Odporny na wstrząsy profil połączenia i uszczelnienie w warunkach połączenia/rozłączenia sprawiają, że jest idealny do nieprzewidywalnych zadań hydraulicznych wysokiego ciśnienia.
Wszystkie gwintowane złącza Carterberg, w tym CB-SPS-3FN-W26000, są projektowane w ramach rygorystycznych systemów jakości z myślą o niezawodnej wymienności i długiej żywotności. Niezależnie od tego, czy wymieniasz zużyte elementy, czy specyfikujesz dla nowego systemu, Carterberg zapewnia sprawdzone w terenie działanie z każdym urządzeniem.
