Szybkozłącze hydrauliczne gwintowane CB-SPS-3FN-FD86

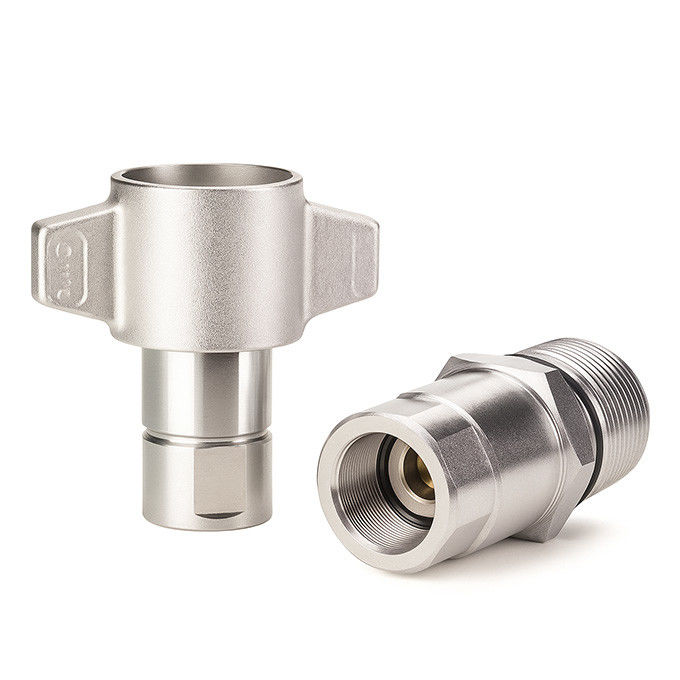

CB-SPS-3FN-FD86 to zaawansowane gwintowane szybkozłącze hydrauliczne Carterberg, zaprojektowane dla systemów wysokiego impulsu, gdzie skoki ciśnienia i czystość płynu są krytyczne.Oparte na konfiguracji dry-break, nakrętki skrzydełkowej/sześciokątnej, zapewnia bezpieczne połączenie i minimalną utratę płynu - nawet podczas pracy pod ciśnieniem zwrotnym.
Zaprojektowane dla takich branż jak górnictwo, systemy narzędzi hydraulicznych i montowane na grodziach transfery płynów, to złącze charakteryzuje się rurową strukturą zaworu i metalowo-metalowym uszczelnieniem wtórnym, oferując solidną wydajność do 5000 PSI.
Kluczowe cechy
• Gwintowane złącze z nakrętką skrzydełkową lub sześciokątną
Umożliwia połączenie pod ciśnieniem (do 750 psi) bez ryzyka wydmuchu płynu.
• Konstrukcja zaworu Dry-Break
Minimalizuje straty płynu i zapobiega wnikaniu powietrza podczas łączenia/rozłączania.
• Pierścienie podpierające Teflon + uszczelnienie metal-metal
Zapewnia wysoką odporność na impulsy i długą żywotność uszczelnienia, nawet w warunkach cyklicznych zmian temperatury.
• Profil gwintu Acme
Odporny na zacieranie, poprawia wyrównanie i wspiera powtarzalne połączenia w trudnych warunkach.
• Stalowy kołnierz do montażu na panelu/grodzi
Opcjonalny kołnierz upraszcza integrację w sztywnych zespołach systemowych.
Specyfikacje techniczne
| Parametr |
Wartość |
| Model |
CB-SPS-3FN-FD86 |
| Typ |
Gwintowane, Dry Break |
| Styl połączenia |
Nakrętka skrzydełkowa lub sześciokątna |
| Typ zaworu |
Rurowy, podwójne odcięcie |
| Materiał uszczelnienia |
Buna-N (NBR) |
| Materiał korpusu |
Wysokowytrzymała stal węglowa z trójwartościową powłoką cynkową |
| Uszczelnienie zapasowe |
PTFE (Teflon) |
| Maksymalne ciśnienie robocze |
5000 PSI |
| Połączenie pod ciśnieniem |
Do 750 PSI |
| Opcja montażu |
Kołnierz stalowy (opcjonalny) |
| Dostępne rozmiary |
1", 1-1/4" |

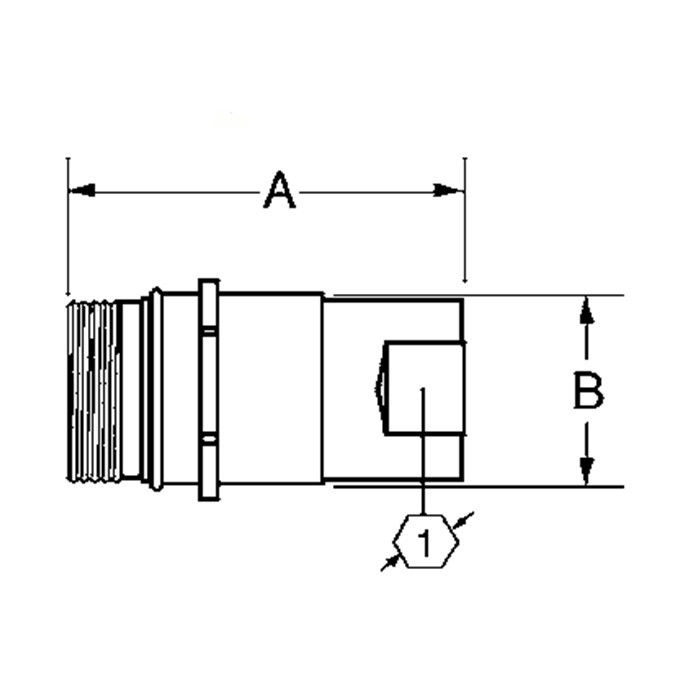

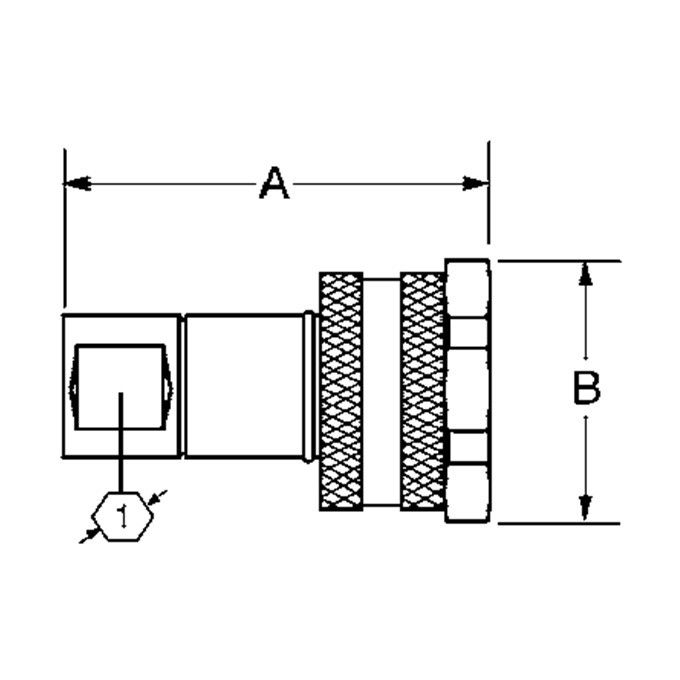

Przegląd wymiarów
Żeńskie (gniazdo)
Męskie (wtyk)
| Rozmiar korpusu |
NR CZĘŚCI |
Gwint |
A |
B |
HEX |
| 1" |
CB-S8S-3FN-G |
1-11 1/2 |
4.98 |
4.50 |
- |
| 1" |
CB-S8S-3FN-G |
1-11 1/2 |
4.98 |
2.81 |
1.62 |
| 1" |
CB-P8S-3FN-G |
1-11 1/2 |
4.40 |
2.11 |
1.75 |
Zastosowania
• Maszyny górnicze
• Systemy narzędzi hydraulicznych
• Sprzęt mobilny wysokiego ciśnienia
• Przewody transferowe montowane na panelach
• Jednostki konserwacji ropy i gazu
Wgląd inżynieryjny Carterberg
CB-SPS-3FN-FD86 to nie tylko kolejne złącze gwintowane.Łączącwysoką wydajność zaworu impulsowego, tolerancję ciśnienia resztkowego i wytrzymały gwint AcmeCarterberg zapewnia długoterminową stabilność tam, gdzie inni zawodzą.
Niezależnie od tego, czy w głębokich operacjach górniczych, czy w stacjach napraw mobilnych pod ciśnieniem, to złącze jest odporne na wibracje, zanieczyszczenia i uszkodzenia spowodowane nadmiernym dokręcaniem - co czyni je rozwiązaniem dla krytycznych zastosowań.
Zainteresowany kartami technicznymi lub próbkami?
Skontaktuj się z nami, aby uzyskać rysunki CAD, wskazówki dotyczące kompatybilności lub poprosić o wycenę.
Gwintowana seria hydrauliczna Carterberg jest zgodna z IATF16949 i gotowa do niestandardowych specyfikacji.
