CB-HYDRAV-KD Naciskany hydrauliczny sprzęgłowy dry-break dla systemów naziemnych lotnictwa Carterberg
CB-HYDRAV-KD to szybszy hydrauliczny sprzęgłowodny zaprojektowany do połączeń o wysokiej uczciwości w krytycznych systemach wsparcia naziemnego w przemyśle lotniczym.Wyposażony w trzęsienioodporną rękawkę zamykającą i architekturę zaworu suchozłomowego, zapobiega rozlewom płynu i zapewnia bezpieczną pracę pod ciśnieniem.
W przeciwieństwie do tradycyjnych systemów "push-to-connect", CB-HYDRAV-KD wykorzystuje szybki rękaw z wbudowanym pierścieniem bezpieczeństwa.co czyni go szczególnie odpowiednim do zastosowań, w których obowiązkowe jest zapobieganie rozluźnianiu, takie jak ławki testowe samolotów i mobilne jednostki hydrauliczne o krytycznym znaczeniu dla misji.
Kluczowe cechy
•Zębaty zamykacz rękaw: Szybkie podłączenie poprzez skręcenie obudowy zewnętrznej, z mechanicznym pierścieniem zamykającym dla bezpieczeństwa antywibracyjnego.
•Architektura w formie suchego przełomuSystem podwójnych zaworów wyłączających minimalizuje włączenie powietrza przy podłączeniu i utratę płynu przy odłączeniu.
•EPDM 41B Plomby: Zgodny ze standardem NF L 17-241, kompatybilny z płynami fosforowo-esterownymi (np. Skydrol®).
•SAE AS 4395 Dostosowanie portu: Zaprojektowane do integracji ze standardowymi zbiornikami stanowisk badawczych i hydraulicznymi punktami uziemienia samolotów.
•Szeroki zakres pracy: Ciśnienie nominalne do 450 barów / 6525 psi, temperatura od -40°C do +150°C.
Specyfikacje techniczne
| Parametry |
Wartość |
| Model |
CB-HYDRAV-KD |
| Rodzaj połączenia |
Śruby do łączenia z pierścieniem zabezpieczającym |
| Rodzaj zaworu |
Podwójne wyłączenie, sucho-przerwanie |
| Materiał pieczęci |
EPDM 41B (kompatybilny z systemem Skydrol) |
| Materiał nadwozia |
Anodyzowany aluminium |
| Materiał sprężyny i zaworu |
Stal nierdzewna |
| Opcje średnicy nominalnej |
1/4", 3/4", 1",1-1/2" |
| Ciśnienie pracy |
Do 450 barów (6525 psi) w zależności od wielkości |
| Temperatura pracy |
-40°C do +150°C |
| Standardy połączeń |
Interfejs SAE AS 4395 |
| Wyciek na odłączeniu |
00,18 ml 1,16 ml (w zależności od wielkości) |
Przegląd wymiarowy

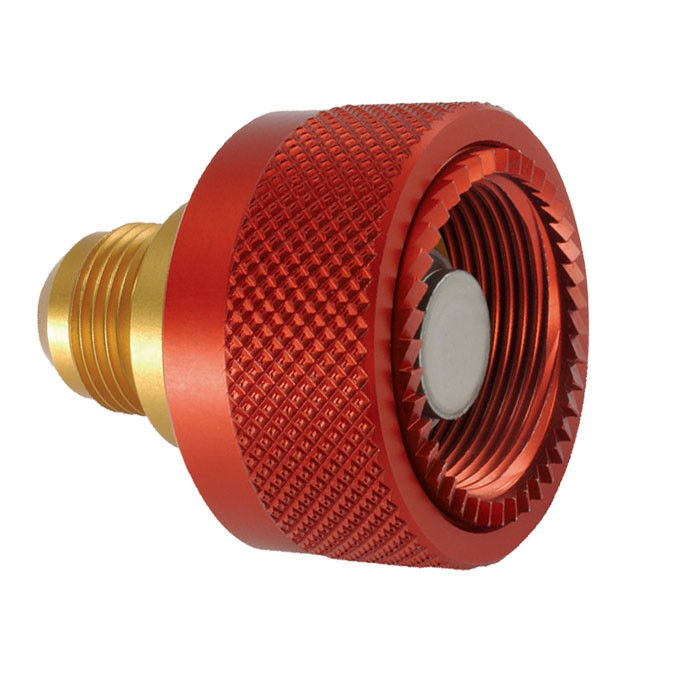

Kobieta (Socket)
| Rozmiar ciała |
Partnerze. |
A |
B |
C |
HEX |
| 1/4" |
CB-S2B-5MU-E |
41 |
39 |
14 |
14 |
| 3/4" |
CB-S6B-5MU-E |
49 |
60 |
22 |
33 |
| 1 " |
CB-S8L-5MU-E |
79 |
70 |
23 |
48 |
| 1 / 2 |
CB-S10B-5MU-E |
91 |
80 |
28 |
54 |

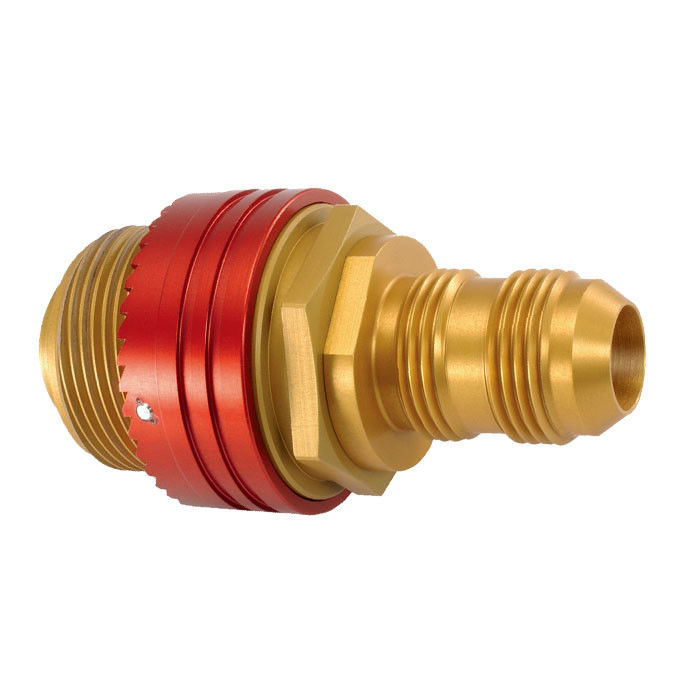

Samiec (stopka)
| Rozmiar ciała |
Partnerze. |
D |
E |
F |
HEX |
| 1/4" |
CB-P2B-5MU-E |
35 |
25 |
14 |
29 |
| 3/4" |
CB-P6B-5MU-E |
61 |
41 |
36 |
41 |
| 1 " |
CB-P8L-5MU-E |
73 |
60 |
23 |
54 |
| 1 / 2 |
CB-P10B-5MU-E |
81 |
70 |
28 |
70 |
Scenariusze zastosowania
Złącza CB-HYDRAV-KD są stosowane głównie w:
•Szyby badawcze hydrauliczne dla statków powietrznych
•Systemy utrzymania gruntu lotnictwa
•Narzędzia i interfejsy paneli z wymogiem przeciwluzowania
•Urządzenia przenośne wymagające przerwy suchej pod ciśnieniem
Dlaczego wybrać Carterberg's CB-HYDRAV-KD?
W sektorach, w których niepowodzenie nie jest opcją, takich jak sterowanie naziemne w lotnictwie i badania hydrauliczne w laboratorium, CB-HYDRAV-KD wyróżnia się:
• Zwiększone zabezpieczenie przed drgawkami za pomocą rękawów śrubowych
• Minimalna utrata płynów i dopływ powietrza
• Kompatybilność z płynami lotniczymi
• Kompaktny, modułowy projekt dostępny w wielu rozmiarach
