Miejsce pochodzenia:
Szanghaj, Chiny
Nazwa handlowa:
Carterberg
Orzecznictwo:
IATF16949
Model Number:

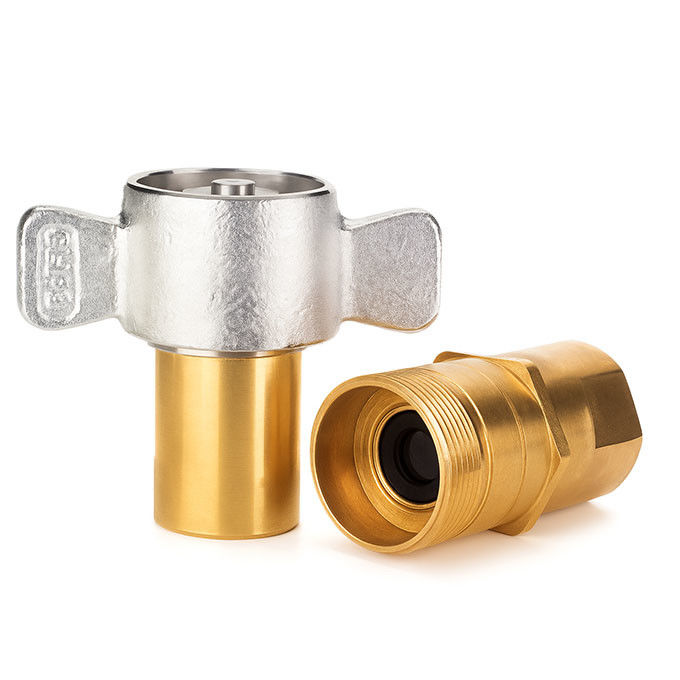

CB-SPB-3FN
| Parametry | Wartość |
|---|---|
| Model | CB-SPB-3FN |
| Rodzaj połączenia | Węzeł do połączenia |
| Rodzaj zaworu | Rurkowe, podwójne wyłączenie |
| Materiał nadwozia | Z miedzi |
| Węzeł/składniki zamykające | Stalo węglowe pokryte cynkiem |
| Materiał pieczęci | Buna-N (standardowa) |
| Narysowane ciśnienie robocze | Do 3000 psi |
| Łączyć się pod presją | Tak do 500 psi |
| Zakres wielkości | 1/4", 3/8", 1/2", 3/4", 1", 1-1/4" |
| Wskaźnik próżni | 28 inHg dla wszystkich rozmiarów |
| Temperatura pracy | -20°C do +100°C (Buna) |
| Typowa szybkość przepływu | 15 do 379 lpm w zależności od wielkości |
Kobieta (Socket)
| Rozmiar ciała | Partnerze. | Węzeł | A | B | HEX |
| 1/8" | CB-P1B-3FN-A | 1/8-27 | 1.88 | 0.90 | 0.69 |
| 1/4" | CB-P2B-3FN-A | 1 / 4-18 | 2.58 | 1.05 | 0.94 |
| 3/8" | CB-P3B-3FN-A | 3/8-18 | 2.58 | 1.05 | 0.94 |
| 1/2" | CB-P4B-3FN-A | 1 / 2-14 | 3.11 | 1.38 | 1.19 |
| 3/4" | CB-P6B-3FN-A | 3/4-14 | 3.11 | 1.38 | 1.19 |
| 1 " | CB-P8B-3FN-A | 1-11 1/2 | 3.55 | 1.74 | 1.56 |
Samiec (stopka)
| Rozmiar ciała | Partnerze. | Węzeł | A | B | HEX |
| 1/8" | CB-S1B-3FN-B | 1/8-27 | 2.10 | 3.03 | 0.56 |
| 1/4" | CB-S2B-3FN-B | 1 / 4-18 | 2.40 | 3.44 | 0.76 |
| 3/8" | CB-S3B-3FN-B | 3/8-18 | 2.40 | 3.44 | 0.76 |
| 1/2" | CB-S4B-3FN-B | 1 / 2-14 | 3.07 | 4.13 | 1.16 |
| 3/4" | CB-S6B-3FN-B | 3/4-14 | 3.07 | 4.13 | 1.16 |
| 1 " | CB-S8B-3FN-B | 1-11 1/2 | 3.68 | 4.38 | 1.44 |
