Miejsce pochodzenia:
Szanghaj, Chiny
Nazwa handlowa:
Carterberg
Orzecznictwo:
IATF16949
Numer modelu:
CB-SPS-3FN-be

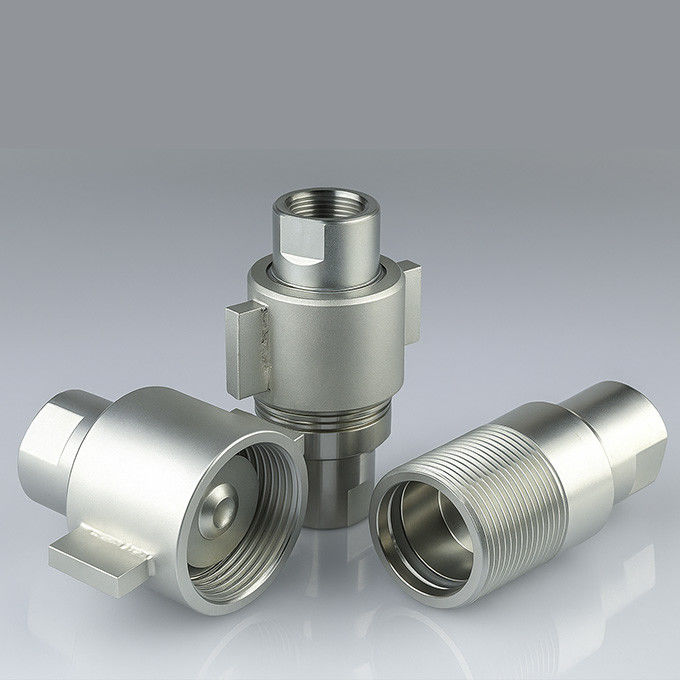

CB-SPS-3FN-BE to wytrzymałe, stalowe szybkozłącze hydrauliczne firmy Carterberg, przeznaczone do wysokociśnieniowych systemów przesyłu płynów, działających w przemyśle naftowym i gazowym, na platformach wiertniczych oraz w pojazdach budowlanych. Z nakrętką skrzydełkową blokującą i profilem gwintu ACME, umożliwia szybkie, ręczne połączenie nawet pod ciśnieniem resztkowym — bez użycia narzędzi.
Model ten posiada zawór odcinający z podwójnym zamknięciem typu dry-break, rdzeń ze stali hartowanej i uszczelnienie z gumy nitrylowej, zapobiegające wyciekom w wymagających cyklach termicznych i ciśnieniowych. W pełni kompatybilny ze standardowymi standardami wymiany, oferuje idealną opcję modernizacji dla operacji międzynarodowych.
| Parametr | Wartość |
|---|---|
| Model | CB-SPS-3FN-BE |
| Typ połączenia | Gwint do połączenia (nakrętka skrzydełkowa, gwint ACME) |
| Typ zaworu | Podwójne zamknięcie, Dry-Break |
| Materiał uszczelnienia | NBR (Buna-N) |
| Materiał korpusu | Stal węglowa z ocynkiem |
| Rozmiary nominalne | 3/4", 1", 1-1/4", 1-1/2", 2" |
| Ciśnienie znamionowe | 5000 PSI (wszystkie rozmiary) |
| Znamionowy przepływ (GPM) | 50, 74, 127, 185, 264 (w zależności od rozmiaru) |
| Zakres temperatur | –30°C do +120°C |
| Wymiana | Faster OGV, Stucchi VOF |

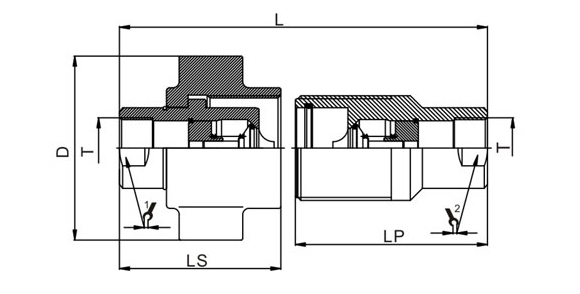

| Rozmiar korpusu | NR. CZĘŚCI | L | LS | LP | Φ D | HEX1 | HEX2 | T |
| 3/4" | CB-S6B-3FN-A | 123.5 | 71.8 | 83.2 | 77 | S31.8对边 | S31.8对边 | G3/4" |
| 1" | CB-S8B-3FN-A | 153 | 87.3 | 105.8 | 105 | S41.3对边 | S41.3对边 | G1" |
| 1-1/4" | CB-S10B-3FN-A | 197.8 | 113 | 136.8 | 116 | S50.8对边 | S50.8对边 | G1-1/4" |
| 1-1/2" | CB-S10B-3FN-A | 219.6 | 127 | 151.2 | 145 | S57对边 | S57对边 | G1-1/2" |
| 2" | CB-S10B-3FN-A | 255 | 154.5 | 179 | 170 | S74对边 | S74对边 | G2 |
| Cecha | Korzyść |
|---|---|
| Gwint ACME + tuleja z nakrętką skrzydełkową | Płynne zazębianie i wysoka odporność na moment obrotowy |
| Połączenie pod ciśnieniem resztkowym | Przyjazny dla operatora podczas serwisu w terenie |
| Zawór Dry-break | Zmniejszone ryzyko zanieczyszczenia i rozlewu |
| Znormalizowane uszczelnienie | Kompatybilny z płynami na bazie Skydrol i mineralnych |
