Miejsce pochodzenia:
Chiny
Nazwa handlowa:
carterberg
Orzecznictwo:
IATF16949
Numer modelu:
CB-SPL-10F

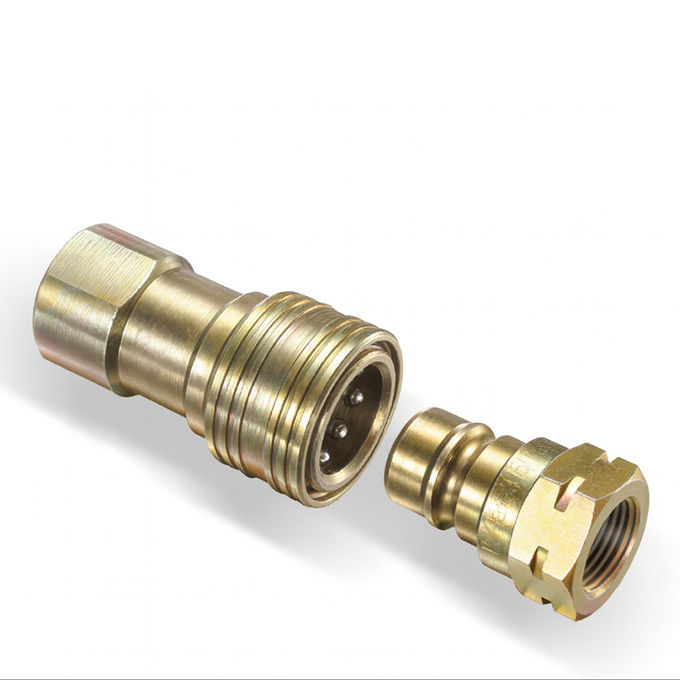

CB-SPL-10F jest zgodny ze standardami geometrycznymi określonymi przez ISO 7241-1 A, zapewniając bezproblemowe dopasowanie w globalnych systemach hydraulicznych. Poniżej przedstawiono charakterystyki wymiarowe według rozmiaru:
| Rozmiar ISO | Średnica nominalna (mm) | L1 (mm) | L2 (mm) | Ø1 (mm) | Ø2 (mm) | F (Gwint) | Waga (g) |
|---|---|---|---|---|---|---|---|
| 1/4” | 6.3 | 68 | 36 | 25 | 19 | G 1/4 / NPT 1/4 | 94 |
| 3/8” | 10 | 76 | 41.5 | 30 | 23 | G 3/8 / NPT 3/8 | 139 |
| 1/2” | 12.5 | 91 | 49 | 38 | 27 | G 1/2 / NPT 1/2 | 238 |
| 3/4” | 20 | 110 | 61.5 | 48 | 35 | G 3/4 / NPT 3/4 | 484 |
| 1” | 25 | 128 | 71.5 | 53 | 41 | G 1 / NPT 1 | 670 |
Wszystkie wymiary odnoszą się do połowy gniazda w pozycji połączonej.
Każdy rozmiar zapewnia zoptymalizowaną wydajność ciśnieniową przy minimalnym spadku ciśnienia przy standardowej lepkości oleju. Poniższe wartości oparte są na oleju hydraulicznym 30 cSt w temperaturze 40°C.
| Rozmiar ISO | Maksymalne ciśnienie robocze (bar/psi) | Natężenie przepływu (Δp = 1 bar) | Wyciek (ml) |
|---|---|---|---|
| 1/4” | 315 / 4565 | 6.3 l/min | 0.35 |
| 3/8” | 315 / 4565 | 10 l/min | 1.5 |
| 1/2” | 250 / 3625 | 12.5 l/min | 2.6 |
| 3/4” | 250 / 3625 | 20 l/min | 8.5 |
| 1” | 200 / 2900 | 25 l/min | 13 |
CB-SPL-10F umożliwia elastyczny dobór materiałów i uszczelnień w zależności od narażenia na aplikację (temperatura, kompatybilność chemiczna, ciśnienie w systemie).
| Komponent | Materiał standardowy | Opcjonalny |
|---|---|---|
| Korpus / tuleja | Stal ocynkowana (bez Cr6) | Stal nierdzewna na życzenie |
| Zawór | Stal ocynkowana | – |
| Kulki | Stal nierdzewna | – |
| Sprężyny | Stal węglowa | Stal nierdzewna |
| Uszczelnienia | NBR (nitryl) | FKM (Viton) |
Zakres temperatur:
• NBR: -20°C do +100°C
• FKM: -20°C do +200°C
