Zestawy z szybkiego sprzężenia ze stali nierdzewnej

Szukasz innego modelu lub więcej rozmiarów sprzęgów ISO 7241-B?Przegląd serii ISO 7241-B

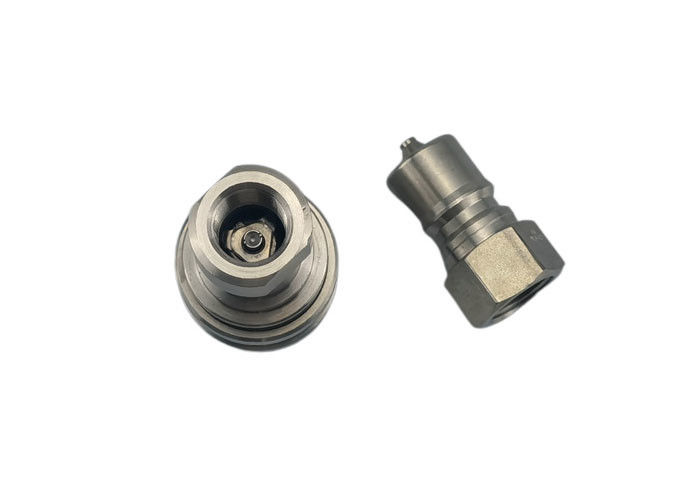

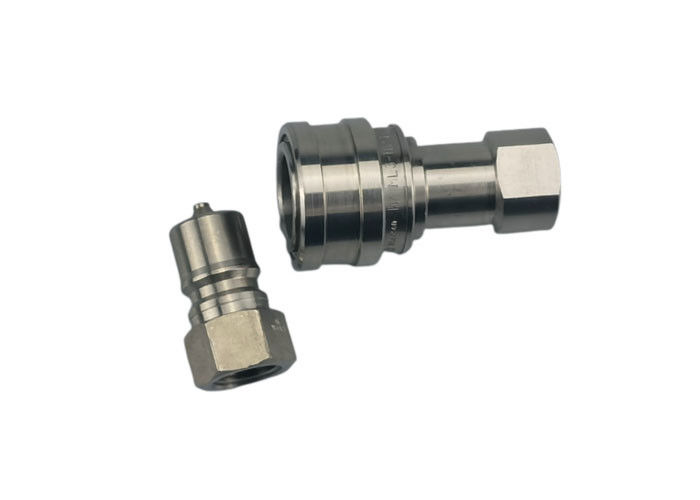

ISO 7241-1 Serii B Certyfikowane szybkie sprzęgły ze stali nierdzewnej

Szybkie sprzęgły ze stali nierdzewnej serii HK 303/316 spełniają normy wymiarowe ISO 7241-1 serii B, zapewniając globalną kompatybilność dla systemów hydraulicznych i przemysłowych.Zbudowane z myślą o ekstremalnej odporności na korozję i kompatybilności z płynami, połączenia te doskonale działają w trudnych warunkach (nafta/gaz, morskie, chemiczne).podczas gdy utwardzone elementy wydłużają żywotnośćStandardowe uszczelki Buna-N oferują szeroką odporność chemiczną, z dostosowalnymi opcjami, w tym PTFE, Fluorocarbon, EPDM i Kalrez do specjalistycznych zastosowań.Precyzyjne badanie zgodności z wymogami bezpieczeństwa (do 10Zastosowalne rodzaje nitek, konstrukcje z zawórami/bez zawórów,certyfikacji materiałów zapewniają dostosowane rozwiązania dla producentów OEM i hurtowych.

Cechy

1. Zawory popetowe otwierają się automatycznie, gdy są połączone w zakresie znamionowego ciśnienia roboczego, aby utrzymać szybki przepływ.
2. Części krytyczne są twardymi dla trwałości.
3. Kompatybilny z serią PARKER 60, serią FASTER HNV, serią AEROQUIP FD45 i serią HANSEN HK.

 Standardowe materiały

• Miedziana, stalowa cynkowana, stal nierdzewna
• Plomby: NBR, Viton, EPDM

Rozmiar ciała	Partnerze.	Węzeł	A	B	Wzdłuż płatów
1/8"	CB-S1L-1FG/CB-S1M-1FG	1/8-27	1.91	0.98	0.56
1/8"	CB-S1L-1FN/CB-S1M-1FN	1/8-27	1.91	0.98	0.56
1/4"	CB-S2L-1FG/CB-S2M-1FG	1/4-19	2.26	1.17	0.75
1/4"	CB-S2L-1FN/CB-S2M-1FN	1 / 4-18	2.26	1.17	0.75
3/8"	CB-S3L-1FG/CB-S3M-1FG	3/8-19	2.56	1.42	0.88
3/8"	CB-S3L-1FN/CB-S3M-1FN	3/8-18	2.56	1.42	0.88
1/2"	CB-S4L-1FG/CB-S4M-1FG	1 / 2-14	2.96	1.86	1.13
1/2"	CB-S4L-1FN/CB-S4M-1FN	1 / 2-14	2.96	1.86	1.13
3/4"	CB-S6L-1FG/CB-S6M-1FG	3/4-14	3.48	2.22	1.31
3/4"	Wymagania w odniesieniu do odnośników	3/4-14	3.48	2.22	1.31
1 "	CB-S8L-1FG/CB-S8M-1FG	1-11	4.13	2.61	1.75
1 "	Wymagania w odniesieniu do odnośników	1-11	4.13	2.61	1.75

Rozmiar ciała	Partnerze.	Węzeł	C	D	E	HEX
1/8"	CB-P1L-1FG/ CB-P1M-1FG	1/8-27	1.26	0.65	0.44	0.56
1/8"	CB-P1L-1FG/ CB-P1M-1FG	1/8-27	1.26	0.65	0.44	0.56
1/4"	CB-P2L-1FG/ CB-P2M-1FG	1/4-19	1.52	0.87	0.56	0.75
1/4"	CB-P2L-1FN/ CB-P2M-1FN	1 / 4-18	1.52	0.87	0.56	0.75
3/8"	CB-P3L-1FG/ CB-P3M-1FG	3/8-19	1.76	1.01	0.61	0.88
3/8"	CB-P3L-1FN/ CB-P3M-1FN	3/8-18	1.76	1.01	0.61	0.88
1/2"	CB-P4L-1FG/ CB-P4M-1FG	1 / 2-14	2.03	1.30	0.76	1.13
1/2"	CB-P4L-1FN/ CB-P4M-1FN	1 / 2-14	2.03	1.30	0.76	1.13
3/4"	CB-P6L-1FG/ CB-P6M-1FG	3/4-14	2.36	1.52	0.71	1.31
3/4"	CB-P6L-1FN/ CB-P6M-1FN	3/4-14	2.36	1.52	0.71	1.31
1 "	CB-P8L-1FG/ CB-P8M-1FG	1-11	2.85	1.88	0.97	1.63
1 "	CB-P8L-1FN/ CB-P8M-1FN	1-11	2.85	1.88	0.97	1.63
