Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Hydrauliczne szybkozłącze | Materiał: | STAL |
|---|---|---|---|
| Podanie: | Hydrauliczny | Standard: | ISO7241-B |
| Wątek: | G / NPT | FOKA: | NBR / Viton / EPDM |
| Wymiary: | 1/8 '' - 1 '' | Wymiana z: | Seria Parker 60 / Seria Eaton HK |
| Podkreślić: | Szybkozłączki ISO7241-B,szybkozłączki hydrauliczne NPT,szybkozłącze ISO B |
||

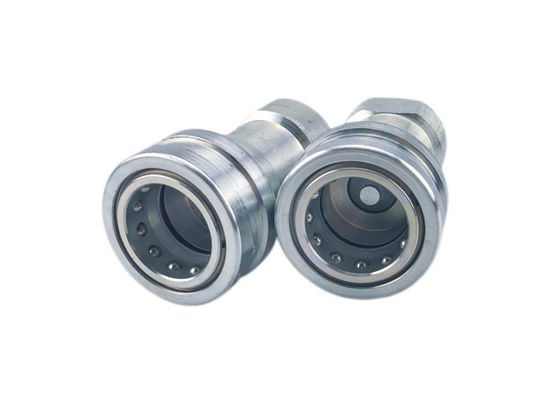

Szybkozłącze hydrauliczne ze stali typu otwartego i zamkniętego
Złącza serii CB-1 są przeznaczone do ogólnych zastosowań hydraulicznych.Niektóre nadają się do użytku z różnymi cieczami, chemikaliami, parą, gazami i próżnią.Sprzęgła CB-1 spełniają wymagania wymiarowe ISO 7241-B.Rozmiary ciała wahają się od 1/8 "do 1".
Materiały standardowe
Mosiądz, stal ocynkowana, stal nierdzewna
Uszczelki: NBR, Viton, EPDM
Cechy
Dostępne są zawory grzybkowe, aby zapobiec niesprzężonemu wyciekowi.Zawory grzybkowe otwierają się automatycznie po sprzężeniu w znamionowym ciśnieniu roboczym, aby zapewnić szybki przepływ.
Krytyczne części są hartowane w celu zapewnienia trwałości.
Kompatybilny z serią PARKER 60, FASTER HNV Series AEROQUIP FD45 i HANSEN HK Series.
Ciśnienie znamionowe
| ROZMIAR | Ciśnienie znamionowe (PSI) | Ciśnienie znamionowe (BAR) | Standardowy materiał uszczelniający |
| 1/8" | 4000 | 275 | NBR |
| 1/4" | 5000 | 345 | |
| 3/8" | 3700 | 255 | |
| 1/2" | 5000 | 345 | |
| 3/4" | 4000 | 275 | |
| 1" | 4000 | 275 |
| Rozmiar | NR CZĘŚCI | Wątek | A | b | Przez mieszkania |
| 1/8" | CB-S1S-1FG | 1/8-27 | 1,91 | 0,98 | 0,56 |
| 1/8" | CB-S1S-1FN | 1/8-27 | 1,91 | 0,98 | 0,56 |
| 1/4" | CB-S2S-1FG | 1/4-19 | 2.26 | 1,17 | 0,75 |
| 1/4" | CB-S2S-1FN | 1/4-18 | 2.26 | 1,17 | 0,75 |
| 3/8" | CB-S3S-1FG | 3/8-19 | 2,56 | 1,42 | 0,88 |
| 3/8" | CB-S3S-1FN | 3/8-18 | 2,56 | 1,42 | 0,88 |
| 1/2" | CB-S4S-1FG | 1/2-14 | 2,96 | 1,86 | 1.13 |
| 1/2" | CB-S4S-1FN | 1/2-14 | 2,96 | 1,86 | 1.13 |
| 3/4" | CB-S6S-1FG | 3/4-14 | 3.48 | 2,22 | 1.31 |
| 3/4" | CB-S6S-1FN | 3/4-14 | 3.48 | 2,22 | 1.31 |
| 1" | CB-S8S-1FG | 1-11 | 4.13 | 2,61 | 1,75 |
| 1" | CB-S8S-1FN | 1-11 | 4.13 | 2,61 | 1,75 |
| Rozmiar | NR CZĘŚCI | Wątek | C | D | mi | KLĄTWA |
| 1/8" | CB-P1S-1FG | 1/8-27 | 1,26 | 0,65 | 0,44 | 0,56 |
| 1/8" | CB-P1S-1FG | 1/8-27 | 1,26 | 0,65 | 0,44 | 0,56 |
| 1/4" | CB-P2S-1FG | 1/4-19 | 1,52 | 0,87 | 0,56 | 0,75 |
| 1/4" | CB-P2S-1FN | 1/4-18 | 1,52 | 0,87 | 0,56 | 0,75 |
| 3/8" | CB-P3S-1FG | 3/8-19 | 1,76 | 1,01 | 0,61 | 0,88 |
| 3/8" | CB-P3S-1FN | 3/8-18 | 1,76 | 1,01 | 0,61 | 0,88 |
| 1/2" | CB-P4S-1FG | 1/2-14 | 2,03 | 1.30 | 0,76 | 1.13 |
| 1/2" | CB-P4S-1FN | 1/2-14 | 2,03 | 1.30 | 0,76 | 1.13 |
| 3/4" | CB-P6S-1FG | 3/4-14 | 2,36 | 1,52 | 0,71 | 1.31 |
| 3/4" | CB-P6S-1FN | 3/4-14 | 2,36 | 1,52 | 0,71 | 1.31 |
| 1" | CB-P8S-1FG | 1-11 | 2,85 | 1,88 | 0,97 | 1,63 |
| 1" | CB-P8S-1FN | 1-11 | 2,85 | 1,88 | 0,97 | 1,63 |
