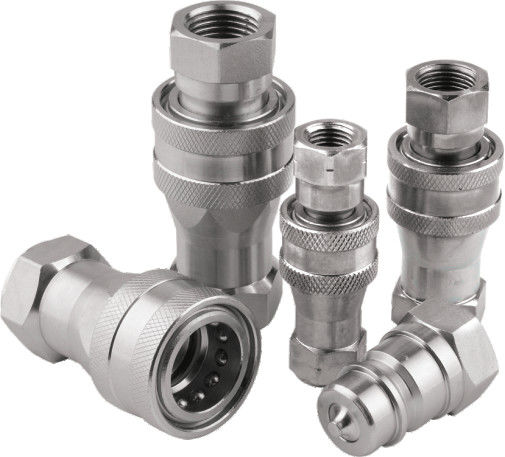

CB-SPM-10F Ze stali nierdzewnej Hydrauliczne Szybkozłącze (1" żeńska połowa, ISO 7241-A)
CB-SPM-10F to 1-calowe żeńskie hydrauliczne szybkozłącze zaprojektowane i wyprodukowane zgodnie z międzynarodową normą ISO 7241-A.Zbudowane z korpusu ze stali nierdzewnej (SUS304 lub SUS316) i zaworu odcinającego typu grzybkowego, zapewnia niezawodne i szczelne połączenie w wysokociśnieniowych układach hydraulicznych.
Model ten jest szeroko stosowany w sprzęcie mobilnym, obwodach hydraulicznych OEM oraz w środowiskach korozyjnych, gdzie wydajność, kompatybilność i łatwość serwisowania są kluczowe.
Szukasz pełnej gamy złączy ISO 7241-A?
Kluczowe cechy
• Znormalizowane dopasowanie – Wymienne z Parker 6600, Faster ANV, Aeroquip 5600 i serią Hansen HA.
• Robust konstrukcja zaworu – Wewnętrzny mechanizm zaworu grzybkowego zapewnia automatyczne odcięcie podczas rozłączania.
• Odporność na korozję – Dostępna stal nierdzewna SUS304 lub SUS316, idealna do wymagających zastosowań.
• Wysoki przepływ 1” Rozmiar – Obsługuje większe objętości i poziomy ciśnienia w 1” układach hydraulicznych.
• Wiele opcji gwintów – Gwinty G (BSP), NPT i BSPP dostępne na życzenie.
• Opcje uszczelnień – Standardowe uszczelnienia NBR, z opcją FKM (Viton) lub EPDM.
Budowa techniczna
CB-SPM-10F posiada żeński korpus gniazda ze zintegrowanym radełkowanym rękawem do ręcznego łączenia i rozłączania. Wewnętrznie, sprężynowy zawór grzybkowy zapewnia bezpieczne odcięcie, aby zapobiec utracie płynu i zanieczyszczeniom podczas rozłączania.
Model ten obsługuje ciśnienia robocze do 3000 PSI (w zależności od rozmiaru systemu) i nadaje się zarówno do systemów statycznych, jak i mobilnych wymagających szybkiej konserwacji i krótkich przestojów.
Przegląd wymiarów
Żeńskie (gniazdo)
| Rozmiar korpusu |
NR CZĘŚCI |
LS |
Φ D |
HS |
A |
T |
| 1/4" |
CB-S2M-10F |
50 |
26 |
19*6 |
13 |
G1/4 NPT1/4 |
| 3/8" |
CB-S3M-10F |
60 |
31.5 |
22*6 |
14 |
G3/8 NPT3/8 |
| 1/2" |
CB-S4M-10F |
68 |
39 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4" |
CB-S6M-10F |
80 |
48 |
34*6 |
18 |
G3/4 NPT3/4 |
| 1" |
CB-S8M-10F |
99.5 |
53 |
41*6 |
21 |
G1 NPT1 |
| 1-1/4" |
CB-S10M-10F |
112 |
69 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-S12M-10F |
127.5 |
84.5 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-S16M-10F |
158 |
99 |
75*6 |
26 |
G2 NPT2 |
Męskie (wtyczka)
| Rozmiar korpusu |
NR CZĘŚCI |
LP |
C |
HP |
A |
T |
| 1/4" |
CB-P2M-10F |
35.5 |
15 |
19*6 |
13 |
G1/4 NPT1/4 |
| 3/8" |
CB-P3M-10F |
42 |
26.5 |
22*6 |
14 |
G3/8 NPT3/8 |
| 1/2" |
CB-P4M-10F |
46 |
26.5 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4" |
CB-P6M-10F |
54 |
28 |
34*6 |
18 |
G3/4 NPT3/4 |
| 1" |
CB-P8M-10F |
65.5 |
35 |
41*6 |
21 |
G1 NPT1 |
| 1-1/4" |
CB-P10M-10F |
70 |
45 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-P12M-10F |
78 |
51 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-P16M-10F |
98 |
61 |
75*6 |
26 |
G2 NPT2 |
Przewodnik po wyborze materiału i uszczelnienia
SUS304 – Ekonomiczna ochrona przed korozją
SUS316 – Zwiększona odporność na słoną wodę, chemikalia i ekstremalne warunki pogodowe
Uszczelnienia:
• NBR: Oleje hydrauliczne do celów ogólnych
• FKM (Viton): Wysoka temperatura, płyny syntetyczne
• EPDM: Układy glikolowo-wodne, fosforanowe
Te kombinacje pozwalają inżynierom skonfigurować CB-SPM-10F dla określonych środowisk, takich jak morskie, rolnicze lub górnicze.
Tabela kompatybilności
| Model Carterberg |
Parker |
Faster |
Aeroquip |
Hansen |
| CB-SPM-10F |
6600-10 |
ANV 10 |
5600-10 |
HA 15000-10F |
Przy wymianie istniejących złączy należy upewnić się o kompatybilności gwintów i konfiguracji uszczelnienia.
Zastosowania
• Koparki i ładowarki kołowe
• Osprzęt leśny
• Maszyny górnicze podziemne
• Agregaty hydrauliczne
• Opryskiwacze rolnicze
Model ten jest często wybierany przez techników konserwacji i inżynierów OEM, którzy potrzebują globalnego standardowego złącza, które jest solidne, przyjazne dla serwisu i kompatybilne z różnymi markami.
Często zadawane pytania (FAQ)
P: Czy CB-SPM-10F jest kompatybilny z serią Parker 6600?
O: Tak. Pasuje do wymiarów i wydajności funkcjonalnej, w tym struktury zaworu i działania blokującego.
P: Jaka jest różnica między wersjami SUS304 i SUS316?
O: SUS316 zapewnia wyższą odporność na korozję do stosowania w środowiskach morskich, chemicznych lub na zewnątrz.
P: Którego uszczelnienia powinienem użyć?
O: NBR pasuje do większości systemów; użyj FKM do wyższych temperatur lub EPDM do płynów na bazie wody.
