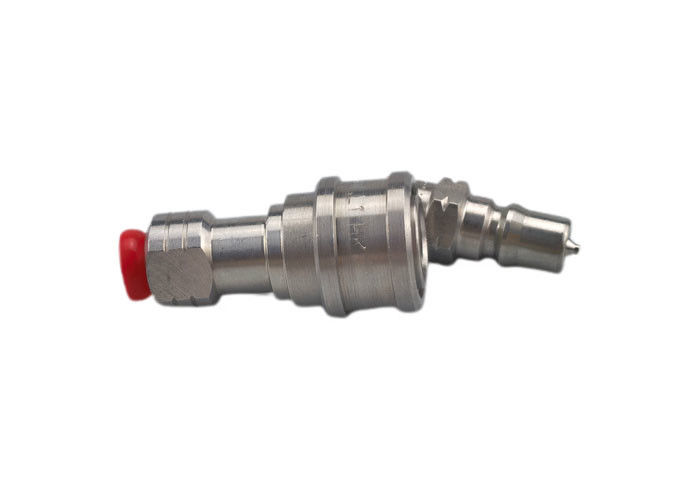

CB-1 Seria 316 Szybkozłącze SS Kompatybilne z Parker/Faster/Hansen

1'" łącznik szybki hydrauliczny z stali nierdzewnej serii CB-1 316 typu zamkniętego

Dlaczego hydrauliczne szybkie sprzęgły przeciekają?

Standardowe materiały

• Miedziana, stalowa cynkowana, stal nierdzewna
• Plomby: NBR, Viton, EPDM

Cechy

1. Zawory popetowe otwierają się automatycznie, gdy są połączone w zakresie znamionowego ciśnienia roboczego, aby utrzymać szybki przepływ.
2. Części krytyczne są twardymi dla trwałości.
3. CB-SPL-1FG/ CB-SPM-1FG są stosowane w sprzęcie budowlanym, zastosowaniach hydraulicznych.Te podwójne sprzęgła z wyłączeniem można znaleźć wszędzie, gdzie linie przenoszenia płynu muszą być podłączone i odłączone do pracy lub konserwacji urządzeń, a utrata płynu jest niepożądana.

4. Kompatybilny z serią PARKER 60, serią FASTER HNV, serią AEROQUIP FD45 i serią HANSEN HK.

   Rozmiar ciała	Partnerze.	Węzeł	A	B	Wzdłuż płatów
   1/8"	CB-S1L-1FG/CB-S1M-1FG	1/8-27	1.91	0.98	0.56
   1/8"	CB-S1L-1FN/CB-S1M-1FN	1/8-27	1.91	0.98	0.56
   1/4"	CB-S2L-1FG/CB-S2M-1FG	1/4-19	2.26	1.17	0.75
   1/4"	CB-S2L-1FN/CB-S2M-1FN	1 / 4-18	2.26	1.17	0.75
   3/8"	CB-S3L-1FG/CB-S3M-1FG	3/8-19	2.56	1.42	0.88
   3/8"	CB-S3L-1FN/CB-S3M-1FN	3/8-18	2.56	1.42	0.88
   1/2"	CB-S4L-1FG/CB-S4M-1FG	1 / 2-14	2.96	1.86	1.13
   1/2"	CB-S4L-1FN/CB-S4M-1FN	1 / 2-14	2.96	1.86	1.13
   3/4"	CB-S6L-1FG/CB-S6M-1FG	3/4-14	3.48	2.22	1.31
   3/4"	Wymagania w odniesieniu do odnośników	3/4-14	3.48	2.22	1.31
   1 "	CB-S8L-1FG/CB-S8M-1FG	1-11	4.13	2.61	1.75
   1 "	Wymagania w odniesieniu do odnośników	1-11	4.13	2.61	1.75



   Rozmiar ciała	Partnerze.	Węzeł	C	D	E	HEX
   1/8"	CB-P1L-1FG/ CB-P1M-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/8"	CB-P1L-1FG/ CB-P1M-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/4"	CB-P2L-1FG/ CB-P2M-1FG	1/4-19	1.52	0.87	0.56	0.75
   1/4"	CB-P2L-1FN/ CB-P2M-1FN	1 / 4-18	1.52	0.87	0.56	0.75
   3/8"	CB-P3L-1FG/ CB-P3M-1FG	3/8-19	1.76	1.01	0.61	0.88
   3/8"	CB-P3L-1FN/ CB-P3M-1FN	3/8-18	1.76	1.01	0.61	0.88
   1/2"	CB-P4L-1FG/ CB-P4M-1FG	1 / 2-14	2.03	1.30	0.76	1.13
   1/2"	CB-P4L-1FN/ CB-P4M-1FN	1 / 2-14	2.03	1.30	0.76	1.13
   3/4"	CB-P6L-1FG/ CB-P6M-1FG	3/4-14	2.36	1.52	0.71	1.31
   3/4"	CB-P6L-1FN/ CB-P6M-1FN	3/4-14	2.36	1.52	0.71	1.31
   1 "	CB-P8L-1FG/ CB-P8M-1FG	1-11	2.85	1.88	0.97	1.63
   1 "	CB-P8L-1FN/ CB-P8M-1FN	1-11	2.85	1.88	0.97	1.63
