Szczegóły Produktu:
Zapłata:
|
| Rodzaj: | Wyroby hydrauliczne | Materiał: | Stal nierdzewna |
|---|---|---|---|
| Nazwa produktu: | Szybkozłącze hydrauliczne | Standardowy: | IATF16949 |
| Nitka: | NPT/BSP | Wielkość: | od 1/8 do 1 |
| Ciśnienie: | 0 - 15 barów | OEM: | Wypłacalne |
| Podkreślić: | BSP High Flow Hydraulic Couplers,NPT High Flow Hydraulic Couplers,IATF 16949 flat faced hydraulic quick connect couplers |
||

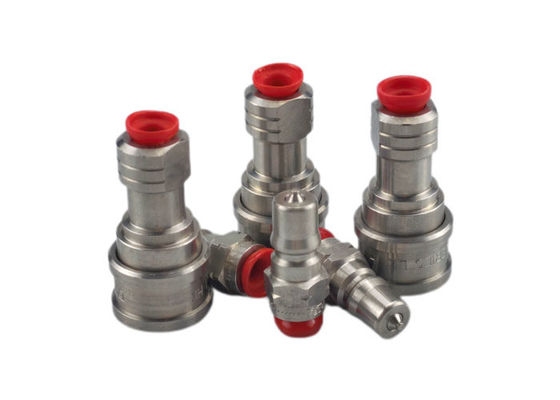

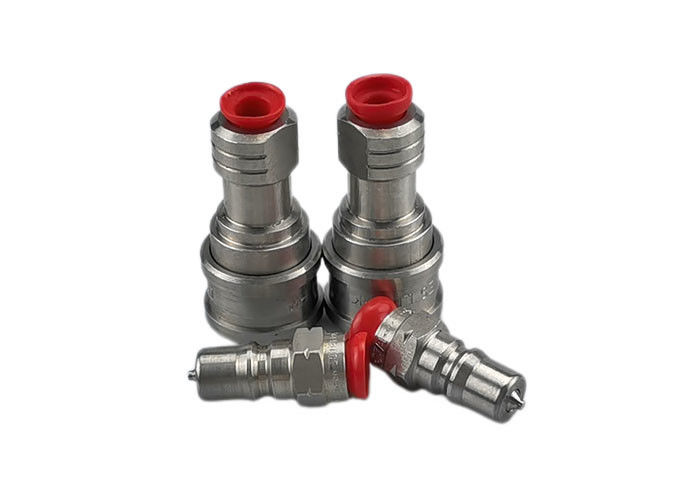

1-1/2" CB-1 serii stali nierdzewnej 316 szybkie sprzęgło hydrauliczne typu zamkniętego
CB-SPL-1FG/ CB-SPM-1FG są stosowane w sprzęcie budowlanym, zastosowaniach hydraulicznych.Te podwójne sprzęgła z wyłączeniem można znaleźć wszędzie, gdzie linie przenoszenia płynu muszą być podłączone i odłączone do pracy lub konserwacji urządzeń, a utrata płynu jest niepożądana.
Standardowe materiały
Cechy
| Rozmiar ciała | Partnerze. | Węzeł | A | B | Wzdłuż płatów |
| 1/8" | CB-S1L-1FG/CB-S1M-1FG | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/8" | CB-S1L-1FN/CB-S1M-1FN | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/4" | CB-S2L-1FG/CB-S2M-1FG | 1/4-19 | 2.26 | 1.17 | 0.75 |
| 1/4" | CB-S2L-1FN/CB-S2M-1FN | 1 / 4-18 | 2.26 | 1.17 | 0.75 |
| 3/8" | CB-S3L-1FG/CB-S3M-1FG | 3/8-19 | 2.56 | 1.42 | 0.88 |
| 3/8" | CB-S3L-1FN/CB-S3M-1FN | 3/8-18 | 2.56 | 1.42 | 0.88 |
| 1/2" | CB-S4L-1FG/CB-S4M-1FG | 1 / 2-14 | 2.96 | 1.86 | 1.13 |
| 1/2" | CB-S4L-1FN/CB-S4M-1FN | 1 / 2-14 | 2.96 | 1.86 | 1.13 |
| 3/4" | CB-S6L-1FG/CB-S6M-1FG | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 3/4" | Wymagania w odniesieniu do odnośników | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 1 " | CB-S8L-1FG/CB-S8M-1FG | 1-11 | 4.13 | 2.61 | 1.75 |
| 1 " | Wymagania w odniesieniu do odnośników | 1-11 | 4.13 | 2.61 | 1.75 |
| Rozmiar ciała | Partnerze. | Węzeł | C | D | E | HEX |
| 1/8" | CB-P1L-1FG/ CB-P1M-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/8" | CB-P1L-1FG/ CB-P1M-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/4" | CB-P2L-1FG/ CB-P2M-1FG | 1/4-19 | 1.52 | 0.87 | 0.56 | 0.75 |
| 1/4" | CB-P2L-1FN/ CB-P2M-1FN | 1 / 4-18 | 1.52 | 0.87 | 0.56 | 0.75 |
| 3/8" | CB-P3L-1FG/ CB-P3M-1FG | 3/8-19 | 1.76 | 1.01 | 0.61 | 0.88 |
| 3/8" | CB-P3L-1FN/ CB-P3M-1FN | 3/8-18 | 1.76 | 1.01 | 0.61 | 0.88 |
| 1/2" | CB-P4L-1FG/ CB-P4M-1FG | 1 / 2-14 | 2.03 | 1.30 | 0.76 | 1.13 |
| 1/2" | CB-P4L-1FN/ CB-P4M-1FN | 1 / 2-14 | 2.03 | 1.30 | 0.76 | 1.13 |
| 3/4" | CB-P6L-1FG/ CB-P6M-1FG | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 3/4" | CB-P6L-1FN/ CB-P6M-1FN | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 1 " | CB-P8L-1FG/ CB-P8M-1FG | 1-11 | 2.85 | 1.88 | 0.97 | 1.63 |
| 1 " | CB-P8L-1FN/ CB-P8M-1FN | 1-11 | 2.85 | 1.88 | 0.97 | 1.63 |
