CB-SPL-10F ISO 7241-A Szybkie sprzężenie hydrauliczne ze stali nierdzewnej
W sprawieCB-SPL-10F szybkie sprzężenie hydraulicznejest zaprojektowany w pełnej zgodności zISO 7241-1 Amiędzynarodowy standard, oferując bezpieczne, wydajne rozwiązanie do łączenia płynów w nowoczesnych systemach hydraulicznych.Zbudowany z solidnego stalowego nadwozia z cynizowanym pokryciem i wyposażony w mechanizm blokowania kulkowego i podwójne zawory zamknięcia, ta seria zapewniabezpieczne, bezciekowe odłączeniew trudnych warunkach.
Udowodnione poprzeczniemaszyny rolnicze, urządzenia do prac publicznych i przemysłowe obwody hydrauliczne, CB-SPL-10F jest niezawodnym zamiennikiem globalnie uznanych sprzęgłów takich jakHansen H-15000, Parker 6600 i Faster ANV.
Kluczowe cechy i korzyści
•Projekt zaworu podwójnego wyłączenia
Zapobiega utracie płynu podczas podłączenia i odłączenia, utrzymując czystość systemu i zmniejszając ryzyko bezpieczeństwa.
•Odporność na wysokie ciśnienie
W zależności od wielkości, może osiągać temperaturę do 315 barów / 4565 psi, co czyni go odpowiednim do zastosowań hydraulicznych mobilnych lub przemysłowych o dużym obciążeniu.
•Bezpieczny mechanizm blokowania kuli
Połączenie wykorzystuje układ blokady kulkowej z zakrzywionym rękawem, aby zapewnić mocne zaangażowanie i odporność na wibracje lub przypadkowe ciągnięcie.
•Połączenie pociągające do połączenia
Półautomatyczna obsługa usprawnia instalację i utrzymanie w terenie.
•Materiały trwałe
• Korpus / Obudowa / Zawór:Stalo z cynkiem (dwuchromatyczne)
• Źródła: stal lub stal nierdzewna
• Kulki: stal nierdzewna
• uszczelki: standardowe NBR, opcjonalne FKM (Viton) dla obwodów płynnych o wysokiej temperaturze
•Wymienne z głównymi markami
Całkowicie kompatybilny z Parker 6600, Faster ANV, Aeroquip 5600 i serii Hansen H-15000.
•Dostępna opcja "push-pull"
W przypadku wersji o rozmiarze 1/2 ′′ dostępna jest wersja puszczająca z osłoną zamontowaną na przegrodzie do funkcji automatycznego podłączenia/odłączenia.
Specyfikacje techniczne
| Wielkość ISO |
Średnica nominalna (mm) |
Maksymalne ciśnienie robocze (bar/psi) |
Przepływ @ ∆p 1 bar (l/min) |
Rozlewy (ml) |
Opcje wątków |
Zakres temperatur (NBR / FKM) |
| 1/4 ′′ |
6.3 |
315 / 4565 |
6.3 |
0.35 |
G / NPT |
-20°C do +100°C / +200°C |
| 3/8 |
10 |
315 / 4565 |
10 |
1.5 |
G / NPT |
-20°C do +100°C / +200°C |
| 1/2 ′′ |
12.5 |
250 / 3625 |
12.5 |
2.6 |
G / NPT |
-20°C do +100°C / +200°C |
| 3/4 ′′ |
20 |
250 / 3625 |
20 |
8.5 |
G / NPT |
-20°C do +100°C / +200°C |
| 1 ¢ |
25 |
200 / 2900 |
25 |
13 |
G / NPT |
-20°C do +100°C / +200°C |
Przegląd wymiarowy

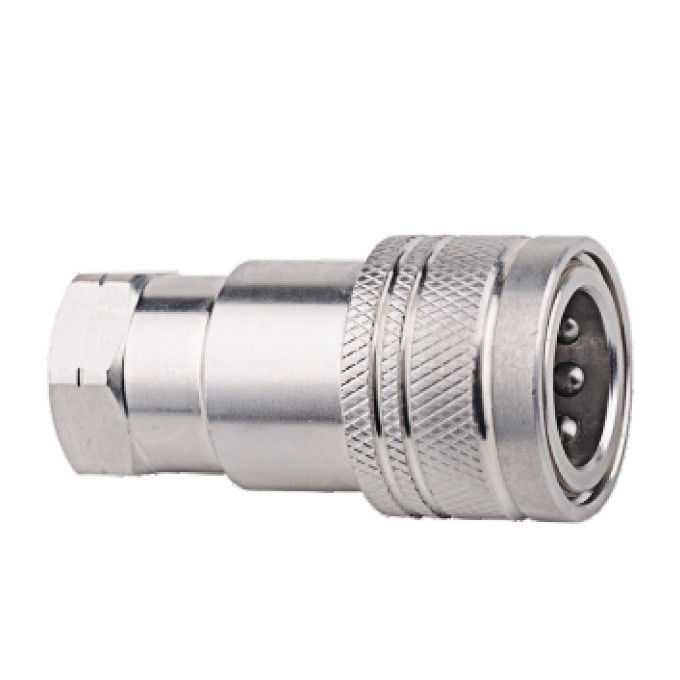

Kobieta (Socket)
| Rozmiar ciała |
Partnerze. |
LS |
Φ D |
HS |
A |
T |
| 1/4" |
CB-S2L-10F |
50 |
26 |
19*6 |
13 |
G1/4 NPT1/4 |
| 3/8" |
CB-S3L-10F |
60 |
31.5 |
22*6 |
14 |
G3/8 NPT3/8 |
| 1/2" |
CB-S4L-10F |
68 |
39 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4" |
CB-S6L-10F |
80 |
48 |
34*6 |
18 |
G3/4 NPT3/4 |
| 1 " |
CB-S8L-10F |
99.5 |
53 |
41*6 |
21 |
G1 NPT1 |
| 1-1/4" |
CB-S10 l-10F |
112 |
69 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-S12 l-10F |
127.5 |
84.5 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-S16L-10F |
158 |
99 |
75*6 |
26 |
G2 NPT2 |

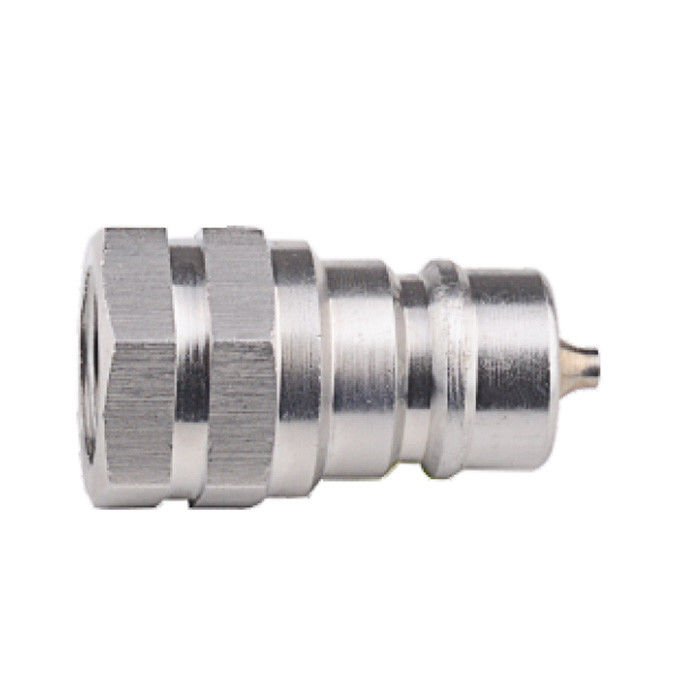

Samiec (stopka)
| Rozmiar ciała |
Partnerze. |
LP |
C |
HP |
A |
T |
| 1/4" |
CB-P2L-10F |
35.5 |
15 |
19*6 |
13 |
G1/4 NPT1/4 |
| 3/8" |
CB-P3L-10F |
42 |
26.5 |
22*6 |
14 |
G3/8 NPT3/8 |
| 1/2" |
CB-P4L-10F |
46 |
26.5 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4" |
CB-P6L-10F |
54 |
28 |
34*6 |
18 |
G3/4 NPT3/4 |
| 1 " |
CB-P8L-10F |
65.5 |
35 |
41*6 |
21 |
G1 NPT1 |
| 1-1/4" |
CB-P10L-10F |
70 |
45 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-P12L-10F |
78 |
51 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-P16L-10F |
98 |
61 |
75*6 |
26 |
G2 NPT2 |

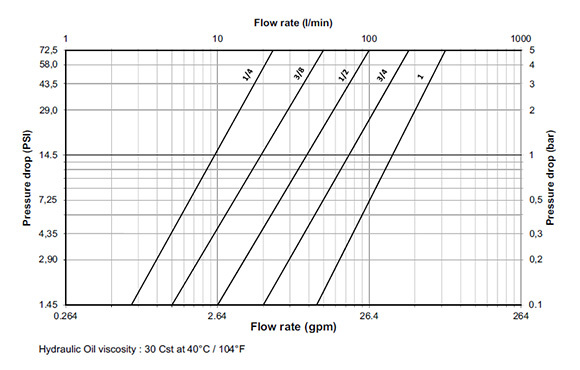

Wskaźnik spadku ciśnienia w porównaniu z przepływem
Krzywy spadku ciśnienia CB-SPL-10Fsą oparte na warunkach normy ISO 7241-A przy użyciu oleju hydraulicznego o temperaturze 30 cSt w temperaturze 40°C.
W przypadku pełnowymiarowych krzywych przepływu, wymiarowych rysunków CAD i porównań strat płynu,odwiedź stronę szczegółów technicznych CB-SPL-10F.
Obszary zastosowań
Szybki sprzęgacz CB-SPL-10F idealnie nadaje się do:
•Obwody hydrauliczne i jednostki napędowezarówno w systemach przemysłowych, jak i mobilnych
•Maszyny rolniczeW przypadku urządzeń objętych pozycją 8528 lub 8528
•Sprzęt do prac publicznychWłączając koparki, ładowarki i łamacze
•Płyn hydrauliczny ogólnyPrzeniesienie w warunkach krytycznych dla ciśnienia
Jego odporne na wibracje zamykanie, duża tolerancja na ciśnienie i kompatybilność marki sprawiają, że jest to zaufany wybór w różnych sektorach.
Tabela zgodności
| Model Carterberga |
Parker. |
Szybciej. |
Aeroquip |
Hansen |
| CB-SPL-10F |
6600 |
ANV |
FD56 / 5600 |
H-15000 |
Szczegółowe podziały geometrii zaworu i kompatybilności międzymarkowejzbadać przewodnik CB-SPL-10F dotyczący wymiany i wymiany
Częste pytania
• Do czego służy szybkie sprzężenie hydrauliczne CB-SPL-10F?
CB-SPL-10F to zestaw szybkiego sprzężenia hydraulicznego ze stali nierdzewnej (stopka i gniazdo) zbudowany zgodnie z normami ISO 7241-A.Jest powszechnie stosowany w systemach hydraulicznych budowlanych, rolniczych i przemysłowych wymagających częstego odłączania i ponownego podłączenia przy minimalnej utracie płynu.
• Czy CB-SPL-10F jest kompatybilny z sprzęgami Parker, Faster lub Stucchi?
- Tak, to prawda.CB-SPL-10F jest w pełni wymienny z sprzęgami ISO 7241-A takich marek jak Parker (6600 Series), Faster (ANV), Stucchi (A Series) i inne.Przy wymianie istniejących elementów należy sprawdzić rodzaj i rozmiar nitki.
• Jakie rozmiary i rodzaje nici są dostępne?
Ten model jest dostępny w wielu rozmiarach nadwozia, w tym 1/4", 3/8", 1/2", 3/4" i 1" Opcje nici obejmują BSPP, NPT i metryczne typy.Niestandardowe specyfikacje nici mogą być żądane na podstawie wymagań systemu.
• Czy można stosować CB-SPL-10F w środowiskach korozyjnych?
- Zdecydowanie.Złącze CB-SPL-10F jest wykonane z stali nierdzewnej odpornej na korozję i jest idealne do stosowania na morzu, na morzu,i zastosowań z płynami chemicznymi, w których trwałość i uszczelnienie bezciekułe są niezbędne.
