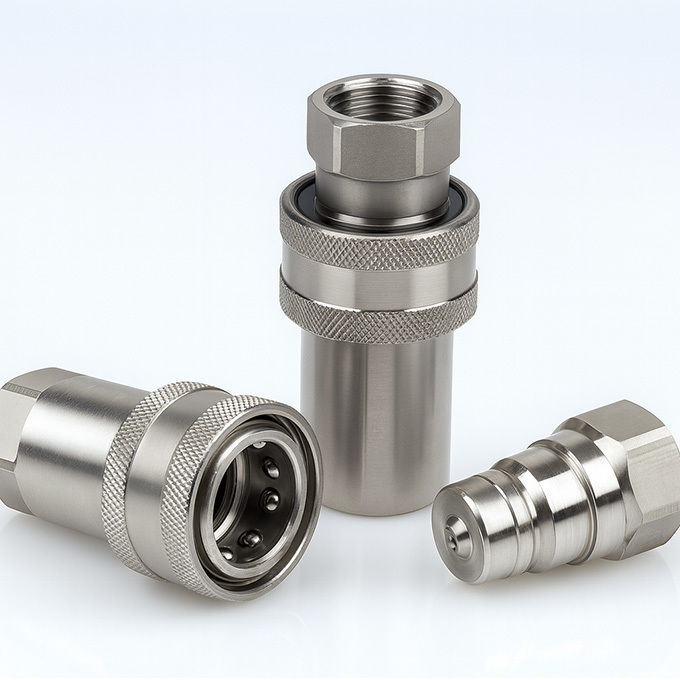

CB-SPM-10F-A ISO 7241-A Zestaw szybkiego sprzężenia hydraulicznego ze stali nierdzewnej
Szybkie sprzężenie hydrauliczne CB-SPM-10F-A jest rozwiązaniem ze stali nierdzewnej wysokiej jakości, zaprojektowanym tak, aby wytrzymać korozyjne płyny, ekstremalne temperatury i wymagające systemy hydrauliczne.
Całkowicie zgodne zISO 7241-AModel ten posiada podwójny zawór poppet, mechanizm blokowania kulkowego i precyzyjnie obrobione ciało ze stali nierdzewnej 316, co czyni go idealnym do zastosowań morskich, chemicznych i żywnościowych.
W przeciwieństwie do standardowych sprzęgłów ze stali węglowej, CB-SPM-10F-A jest zbudowany dla środowisk, w których odporność na utlenianie, degradację chemiczną i cykle termiczne nie jest negocjowalna.
Kluczowe cechy i zalety
•Całkowita konstrukcja ze stali nierdzewnej 316
Odporny na korozję, odporny na ciśnienie i bezpieczny dla agresywnych środowisk, w tym wody morskiej, chemikaliów i systemów sterylizowanych.
•Projekt lalki z podwójnym wyłączeniem
Minimalizuje rozlewy płynu podczas odłączenia i zapewnia czystą, bezciekową pracę.
•Mechanizm blokowania kuli
Zapewnia bezpieczne, odporne na wibracje zamknięcie nawet pod obciążeniami dynamicznymi.
•Wpływ na połączenie
Umożliwia intuicyjną i szybką obsługę.Zawór otwiera się automatycznie po połączeniu.
•Zdolność do wysokiej temperatury
Standardowo wyposażony w uszczelki Viton®, umożliwiające bezpieczną pracę w temperaturze od -20 do +200°C.
•Opcje zgodności wątków
Dostępny z BSPP (G), NPT i metrycznymi wątkami, aby dopasować się do starych systemów na całym świecie.
•Wymienne
Zaprojektowany w celu pełnej kompatybilności z serią Parker 6600, Faster ANV, Hansen HA 15000 i Aeroquip 5600.
Specyfikacje techniczne
| Wielkość (calo) |
Średnica nominalna (mm) |
Maksymalne ciśnienie (PSI) |
Przepływ znamionowy (GPM) |
Zakres temperatur (°C) |
Opcje wątków |
| 1/4" |
6.3 |
2000 |
3 |
-20 ~ +200 |
G1/4, NPT1/4 |
| 3/8" |
10 |
2000 |
6 |
-20 ~ +200 |
G3/8, NPT3/8 |
| 1/2" |
12.5 |
1500 |
12 |
-20 ~ +200 |
G1/2, NPT1/2 |
| 3/4" |
20 |
1500 |
28 |
-20 ~ +200 |
G3/4, NPT3/4 |
| 1 " |
25 |
1000 |
50 |
-20 ~ +200 |
G1, NPT1 |
| 1-1/4" |
30 |
1000 |
88 |
-20 ~ +200 |
G1-1/4 |
| 1-1/2" |
40 |
1000 |
220 |
-20 ~ +200 |
G1-1/2 |
| 2" |
50 |
1000 |
240 |
-20 ~ +200 |
G2 |
Przegląd wymiarowy

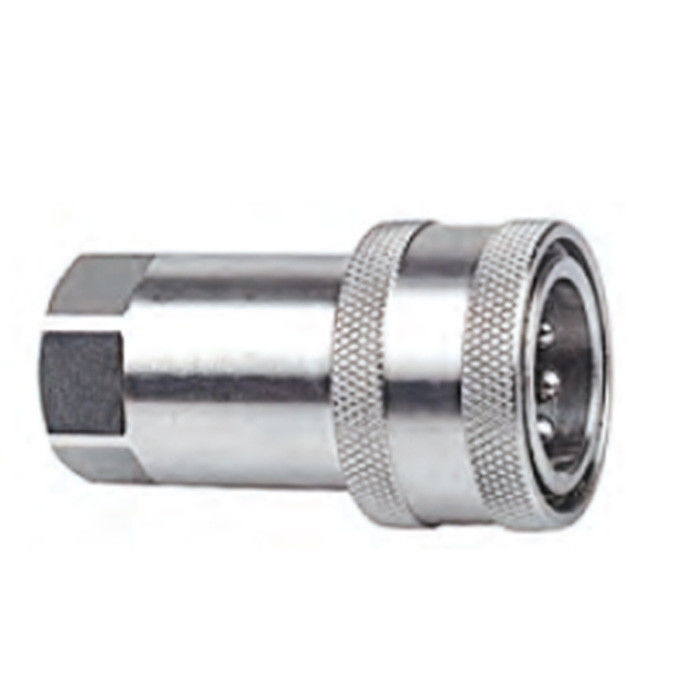

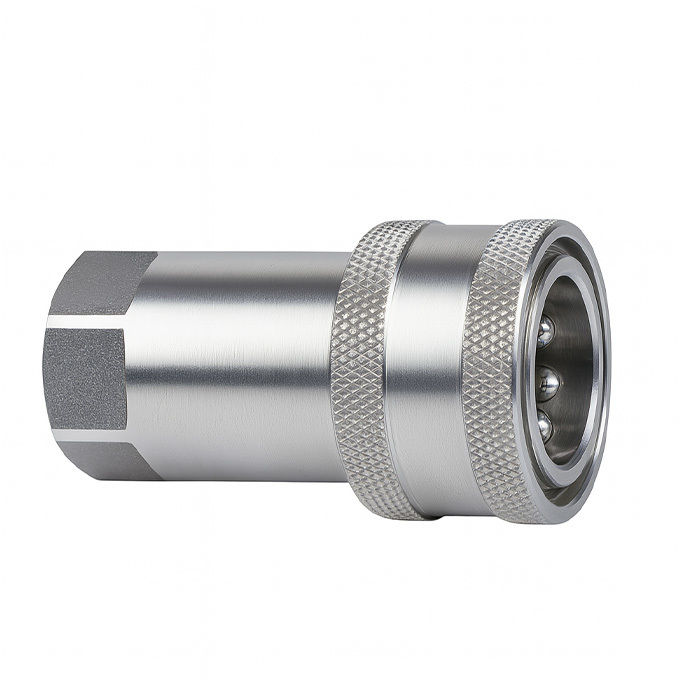

Kobieta (Socket)
| Rozmiar ciała |
Partnerze. |
LS |
Φ D |
HEX1 |
A |
T |
| 1/4" |
CB-S2M-10F-A |
50 |
26 |
19 |
13 |
G1/4 NPT1/4 |
| 3/8" |
CB-S3M-10F-A |
56 |
31.5 |
22 |
14 |
G3/8 NPT3/8 |
| 1/2" |
CB-S4M-10F-A |
66 |
38.5 |
27 |
16 |
G1/2 NPT1/2 |
| 3/4" |
CB-S6M-10F-A |
80 |
48 |
34 |
18 |
G3/4 NPT3/4 |
| 1 " |
CB-S8M-10F-A |
94 |
56 |
41 |
21 |
G1 NPT1 |
| 1-1/4" |
CB-S10M-10F-A |
117 |
69.5 |
50 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-S12M-10F-A |
133 |
84 |
60 |
27 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-S16M-10F-A |
165 |
99 |
75 |
26 |
G2 NPT2 |

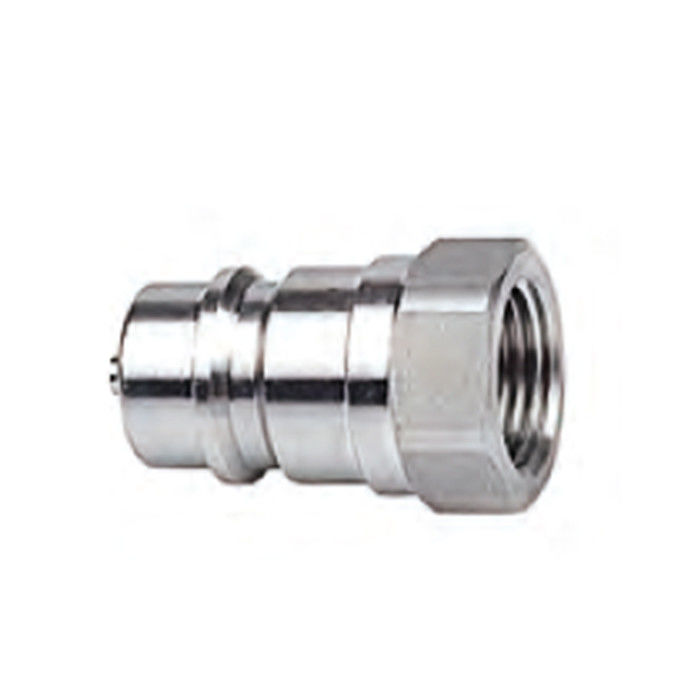

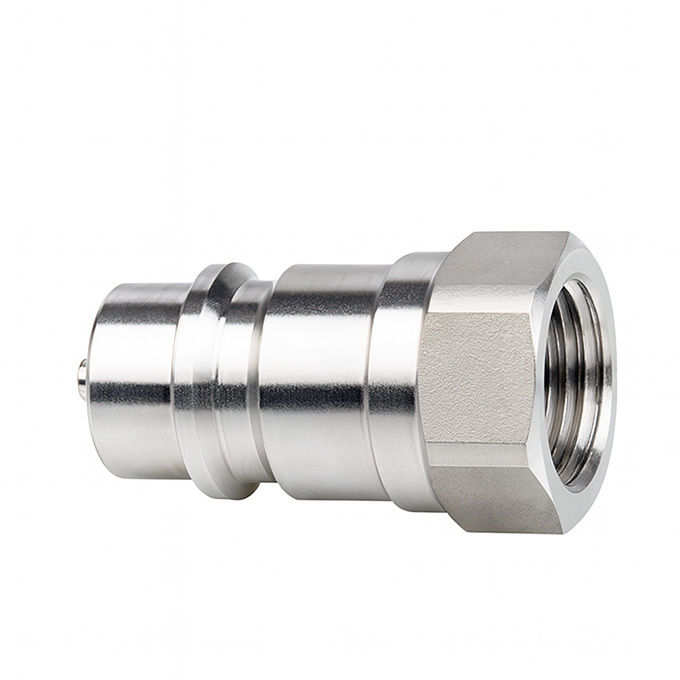

Samiec (stopka)
| Rozmiar ciała |
Partnerze. |
LP |
d |
C |
HP |
A |
T |
| 1/4" |
CB-P2M-10F-A |
35.5 |
11.8 |
15 |
19 |
13 |
G1/4 NPT1/4 |
| 3/8" |
CB-P3M-10F-A |
36.5 |
17.3 |
21.4 |
22 |
14 |
G3/8 NPT3/8 |
| 1/2" |
CB-P4M-10F-A |
43.5 |
20.5 |
27 |
27 |
16 |
G1/2 NPT1/2 |
| 3/4" |
CB-P6M-10F-A |
57 |
29 |
28 |
35 |
18 |
G3/4 NPT3/4 |
| 1 " |
CB-P8M-10F-A |
59.5 |
34.3 |
36 |
41 |
21 |
G1 NPT1 |
| 1-1/4" |
CB-P10M-10F-A |
75 |
45 |
46 |
50 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-P12M-10F-A |
83.5 |
55 |
52 |
60 |
27 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-P16M-10F-A |
105 |
65 |
64 |
75 |
26 |
G2 NPT2 |
Wydajność przepływu
Seria CB-SPM-10F-A oferuje niezawodne przepływy przy minimalnym spadku ciśnienia, nawet w warunkach ciągłego cyklu.oparte na standardach badawczych ISO 7241-A.
Większe rozmiary (1-1/4 ′′ do 2 ′′) utrzymują wydajność przepływu nawet w podwyższonych poziomach GPM.
Wnioski
•Hydraulika morska: Środowiska słonej wody i wyposażenie pokładowe
•Zakłady przetwórstwa chemicznego: narażenie na działanie kwasów, rozpuszczalników i płynów przemysłowych
•Żywność i napoje: Czyszczalność i zgodność materiału
•Operacje na polach ropy i gazu: surowe środowiska zewnętrzne z wyzwaniami związanymi z kompatybilnością płynów
•Leśnictwo i rolnictwo: Gdy nawozy, kwasy organiczne lub wilgoć stwarzają ryzyko korozji
•Systemy badawcze wysokiej temperatury: W przypadku gdy sprzęgły na bazie NBR rozpadają się przedwcześnie
Dostępne opcje
• Opcjonalne uszczelki FKM/FPM dla substancji chemicznych ekstremalnych
• konfiguracje montu paneli (1/2 ′′ wielkości)
• Dostosowane do potrzeb nadajniki nitkowe lub konwersje metryczne
• Kapułki na pył z nierdzewnej lub polimerowej stali
Skontaktuj się z namido żądania rysunku, kontroli zgodności chemicznej lub raportu o odporności na korozję.
