Miejsce pochodzenia:
Chiny
Nazwa handlowa:
carterberg
Orzecznictwo:
IATF16949
Numer modelu:
CB-ISOA

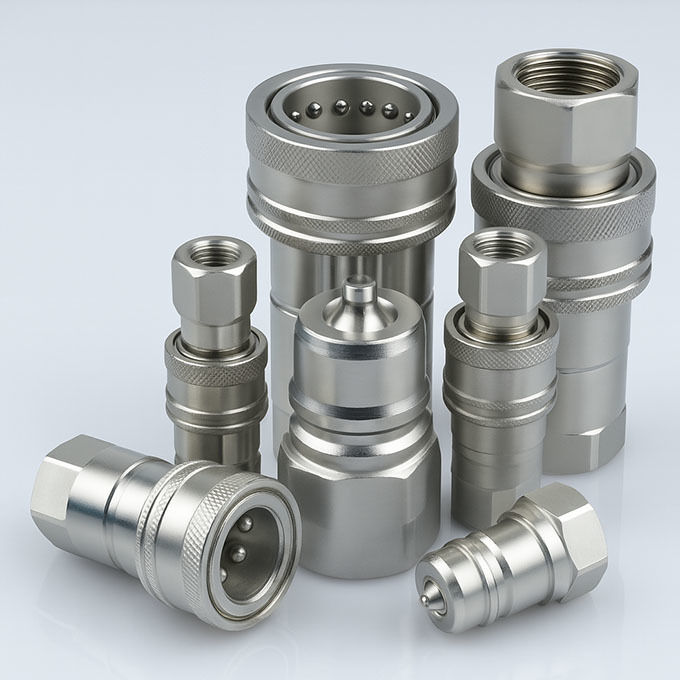

Zaprojektowany z myślą o odporności na wymagające systemy hydrauliczne,szybkie sprzęgło CB-ISOA to sprzęgło typu ISO 7241-A ze stali węglowej o ulepszonej konstrukcji zaworu dla lepszej odporności na impulsy ciśnienia i obciążenia uderzeniowe.
Służy jako wydajna alternatywa dla standardowych osprzętów ISO-A w ciężkich urządzeniach, w których niezawodność hydrauliczna i odporność na uderzenia są niezbędne.
• Zwiększona konstrukcja zaworów poppet
Zmniejsza utratę wydajności w wyniku wzrostu ciśnienia i zapewnia stabilny przepływ w warunkach wahań obciążeń hydraulicznych.
•Struktura podwójnego zaworu zamknięcia
Zapewnia minimalne rozlewy płynu podczas odłączenia przy jednoczesnym utrzymaniu czystych, bezpiecznych obwodów.
•Precyzyjny mechanizm blokowania kulki
Niezawodne w przypadku wibracji, bezpieczne zamknięcie męskiej i żeńskiej połowy nawet w systemach mobilnych lub o dużym wpływie.
•Karoseria ze stali węglowej z chromowaniem
Zwiększa twardość powierzchni i odporność na zadrapania bez znaczącego wpływu na koszty.
•Standardowa pieczęć: NBR
Odpowiednie do systemów na bazie oleju do temperatury 120°C; opcjonalne uszczelki Viton dostępne dla dłuższej odporności na temperaturę.
•Pełna wymiana ISO 7241-A
Kompatybilny z Parker 6600, Faster ANV, Aeroquip 5600 i serii Hansen HA 15000.
| Parametry | Wartość |
|---|---|
| Rozmiary ciała | 1/4", 3/8", 1/2", 3/4", 1" |
| Maksymalne ciśnienie robocze | 5000 do 3000 PSI (różni się w zależności od wielkości) |
| Wpływ | 3 do 50 GPM |
| Zakres temperatury | -20°C do +120°C |
| Materiał pieczętowy | NBR (standardowy), Viton (nieobowiązkowy) |
| Rodzaj zaworu | Pupet z lepszym wchłanianiem impulsów |
| Materiał | Stalo węglowe chromowane |

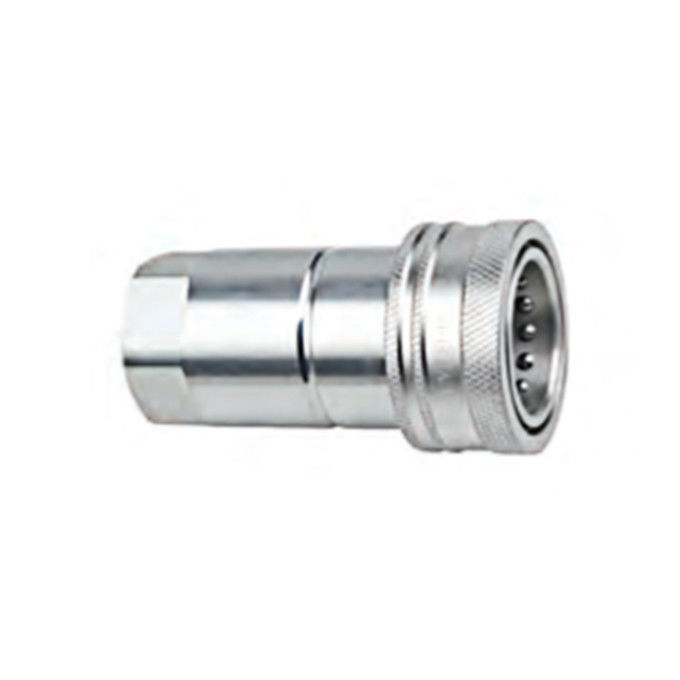

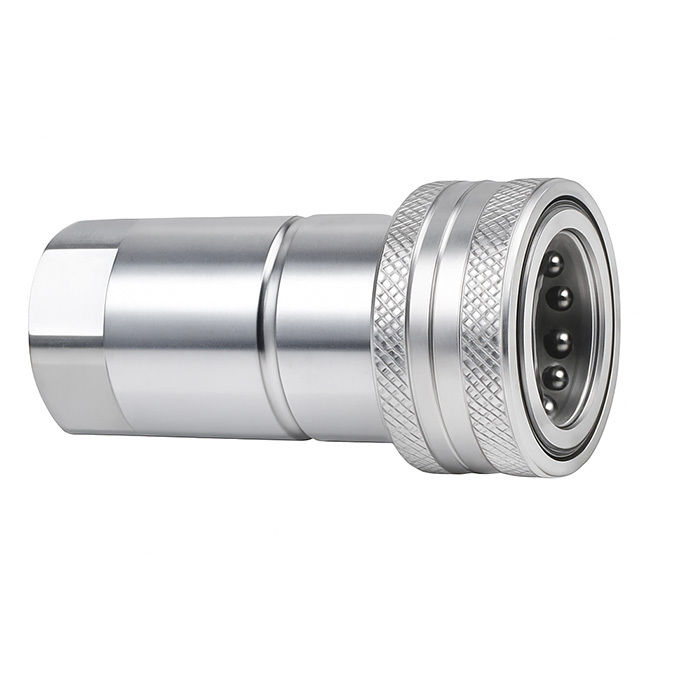

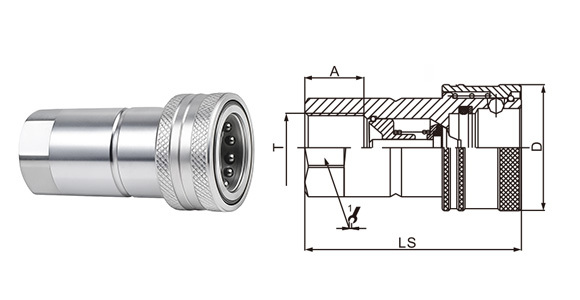

Kobieta (Socket)
| Rozmiar ciała | Partnerze. | LS | Φ D | HS | A | T |
| 1/4" | CB-S2SF-ISOA | 50 | 26 | S19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-S3SF-ISOA | 60 | 31.5 | S22*6 | 16 | G3/8 NPT3/8 |
| 1/2" | CB-S4SF-ISOA | 68 | 39 | S27*6 | 18 | G1/2 NPT1/2 |
| 3/4" | CB-S6SF-ISOA | 80 | 48 | S34*6 | 20.5 | G3/4 NPT3/4 |
| 1 " | CB-S8SF-ISOA | 99.5 | 53 | S41*6 | 20.5 | G1 NPT1 |

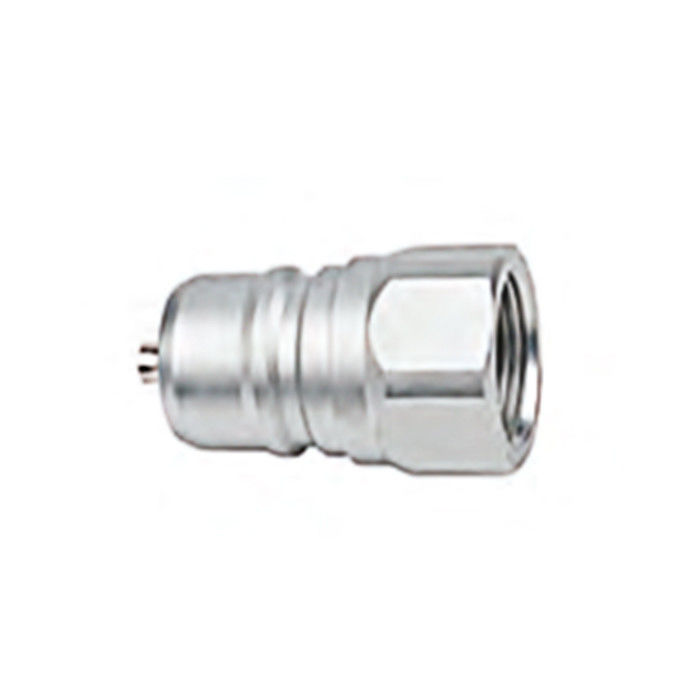

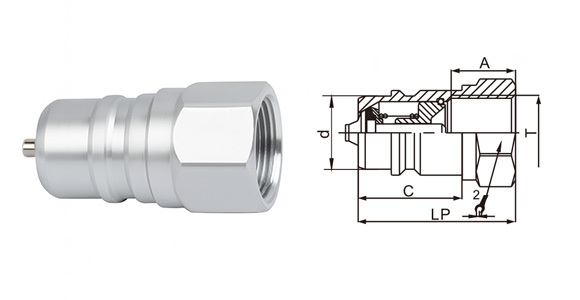

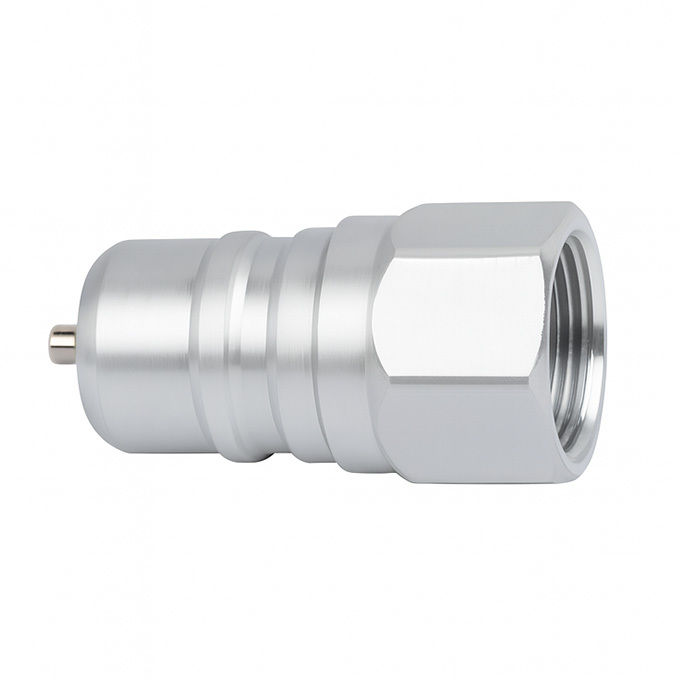

Samiec (stopka)
| Rozmiar ciała | Partnerze. | LP | d | C | HP | A | T |
| 1/4" | CB-P2SF-ISOA | 38.5 | 11.8 | 15 | S19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-P3SF-ISOA | 39 | 17.3 | 19 | S22*6 | 16 | G3/8 NPT3/8 |
| 1/2" | CB-P4SF-ISOA | 44 | 20.5 | 29 | S27*6 | 18 | G1/2 NPT1/2 |
| 3/4" | CB-P6SF-ISOA | 55 | 29 | 29 | S34*6 | 20.5 | G3/4 NPT3/4 |
| 1 " | CB-P8SF-ISOA | 66 | 34.3 | 35 | S41*6 | 20.5 | G1 NPT1 |
Użyj wykresu z obrazu odniesienia z zastrzeżeniem: płyn testowy: olej-200 SUS. Pokazana krzywa jest reprezentatywna dla serii LSQ-ISOA.
Dlaczego wybrać CB-ISOA zamiast standardowych elementów ISO-A ze stali węglowej, takich jak CB-SP-10M-3?
| Aspekt porównawczy | CB-ISOA | CB-SP-10M-3 |
|---|---|---|
| Projektowanie zaworu | Zmodernizowana lalka (odporna na wstrząsy) | Standardowa lalka |
| Powierzchniowa powłoka | Pozostałe | Pozostałe maszyny |
| Stabilność przepływu | Wzniesienie pod impulsem | Środkowa |
| Cena | Nieco wyżej. | Większa efektywność kosztowa |
| Najlepiej dla | Systemy o wysokiej wydajności, podatne na uderzenia | Ogólne zastosowanie hydrauliczne |
Wniosek o ofertę lub arkusz danych technicznych
Potrzebujesz pomocy w wyborze odpowiedniego sprzężenia ISO-A dla Twojej aplikacji?Skontaktuj się z naszym zespołem.Aby otrzymać szczegółowe specyfikacje produktów, wykresy przepływu lub pliki CAD.
