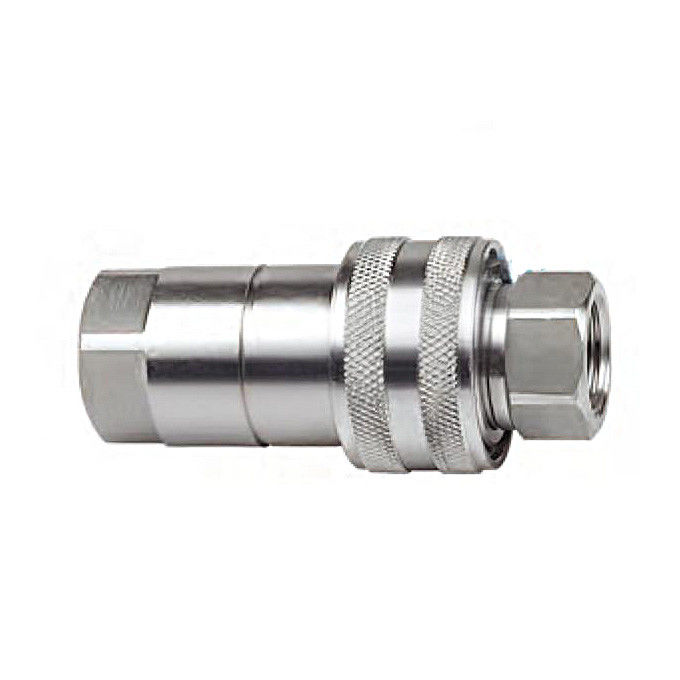

CB-SP-1F-SS Szybkie sprzężenie hydrauliczne
CB-SP-1F-SS to precyzyjnie zaprojektowane szybkie sprzęgło ISO 7241-B wykonane całkowicie ze stali nierdzewnej 316, zaprojektowane do niezawodnej pracy w wysokiej temperaturze, agresywnym płynie,i środowiska sanitarnego.
Model ten zawiera system podwójnej zaworów poppet i mechanizm blokady kulkowej, zapewniający bezpieczne, bezciekowe odłączenie nawet pod ciśnieniem.Standardowe uszczelki Viton zapewniają doskonałą stabilność chemiczną i termiczną.
Idealny do zastosowań, w których kluczowa jest czystość płynu, odporność na korozję i niezawodność termiczna.
Kluczowe cechy
• W pełni spełnia wymiary normy ISO 7241-1 serii B
• Wykonane ze stali nierdzewnej 316 dla lepszej odporności na korozję
• Podwójny zawór odłączania zapobiega utracie płynu z obu stron po odłączeniu
• Precyzyjny system zatrzymania zablokowania kuli
• Standardowe uszczelki Viton: kompatybilne z gorącym olejem, parą, rozpuszczalnikami
• czyste połączenie/rozłączenie w wymagających środowiskach
• Dostępne w formatach BSPP, NPT lub SAE
Zaprojektowane do czystej wody i surowych materiałów
Dzięki konstrukcji ze stali nierdzewnej 316 i uszczelnieniom Viton, CB-SP-1F-SS wyróżnia się w wymagających gałęziach przemysłu:
• Odporny na agresywne środki chemiczne, słoną wodę i środki czyszczące
• Bezpieczne działanie w temperaturze do +180°C
• Kompatybilne z systemami sanitarnymi wymagającymi częstych cykli podłączenia
• Długotrwała odporność na korozję, utlenianie i deformację uszczelnienia
Specyfikacje techniczne
| Wielkość (calo) |
Ciśnienie (psi) |
Prędkość przepływu (GPM) |
| 1/8" |
2000 |
1 |
| 1/4" |
2000 |
3 |
| 3/8" |
2000 |
6 |
| 1/2" |
1500 |
18 |
| 3/4" |
1500 |
25 |
| 1 " |
1000 |
50 |
•Zakres temperatury: -20°C do +180°C
•Rodzaj pieczęci: Viton (inne dostępne na życzenie)
Wizualność i wymiary produktu
Produkt ten obejmuje zarówno wtyczki, jak i gniazda.
Każda część jest precyzyjnie obrobiona ze stali nierdzewnej 316, zapewniając dokładność wymiarów i czystą wykończenie powierzchni.

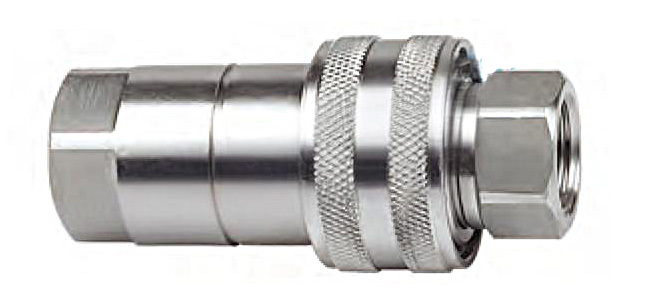

• Kompletny zestaw

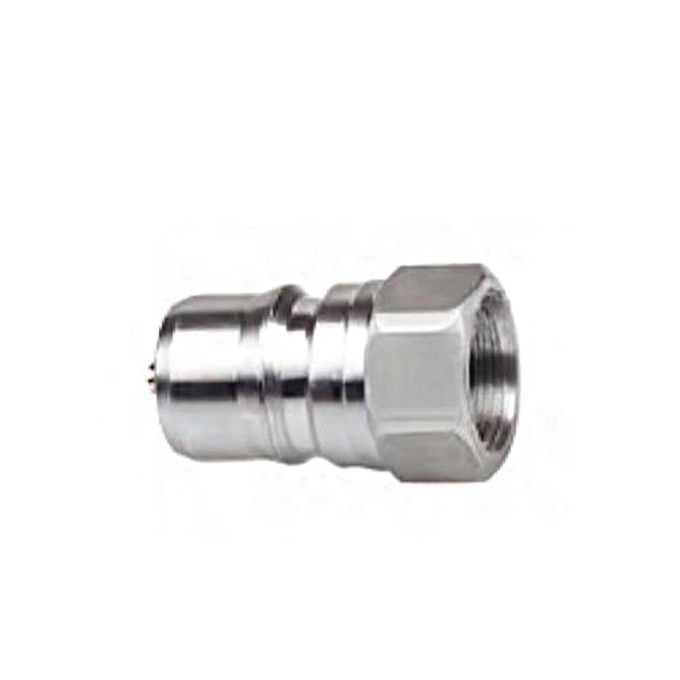

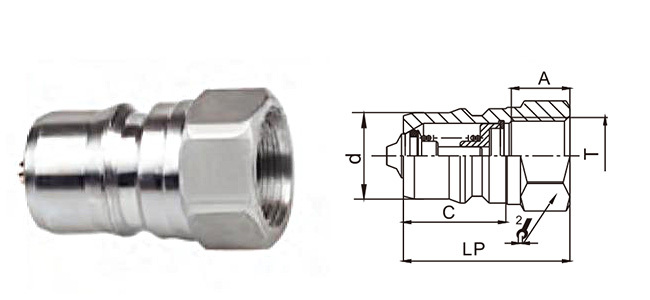

• Składnik wtyczki
| Partnerze. |
LP |
d |
C |
HEX2 |
A |
T |
| CB-P1M-1F-SS |
31 |
10.8 |
19 |
14 |
10 |
G1/8 NPT1/8 |
| CB-P2M-1F-SS |
36 |
14.2 |
22.8 |
19 |
13 |
G1/4 NPT1/4 |
| CB-P3M-1F-SS |
40 |
19 |
25 |
24 |
13 |
G3/8 NPT3/8 |
| CB-P4M-1F-SS |
46.5 |
23.5 |
28 |
27 |
17 |
G1/2 NPT1/2 |
| CB-P6M-1F-SS |
56 |
31.5 |
36 |
36 |
22 |
G3/4 NPT3/4 |
| CB-P8M-1F-SS |
63 |
37.8 |
35.5 |
41 |
23 |
G1 NPT1 |

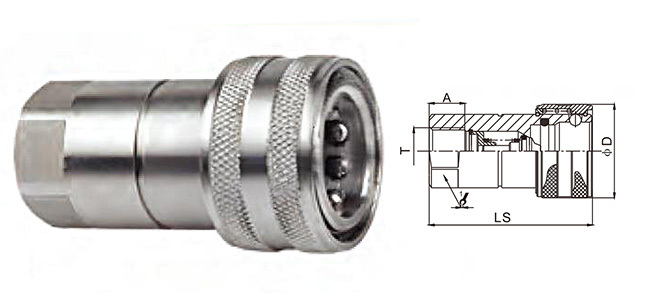

• Składnik gniazda
| Partnerze. |
LS |
¢D |
HEX1 |
A |
T |
| CB-S1M-1F-SS |
50 |
24 |
17 |
10 |
G1/8 NPT1/8 |
| CB-S2M-1F-SS |
58 |
28.5 |
19 |
13 |
G1/4 NPT1/4 |
| CB-S3M-1F-SS |
65 |
35 |
24 |
13 |
G3/8 NPT3/8 |
| CB-S4M-1F-SS |
73.4 |
42 |
30 |
17 |
G1/2 NPT1/2 |
| CB-S6M-1F-SS |
92 |
54 |
36 |
22 |
G3/4 NPT3/4 |
| CB-S8M-1F-SS |
103 |
65 |
41 |
23 |
G1 NPT1 |
Scenariusze zastosowania
CB-SP-1F-SS jest zoptymalizowany do:
• Przeniesienie chemiczne i ślizganie się płynów
• Rury sanitarne lub higieniczne
• Sprzęt do przetwarzania żywności i napojów
• Systemy morsko-morskie
• rurociągi parowe, olejowe i rozpuszczalniki
• Systemy OEM w produkcji energii i oczyszczaniu wody
Kompatybilność ze sobą
Połączenie to jest w pełni wymienne z:
• Parker serii 60
• Szybsza seria HNV
• Aeroquip FD45
• Serię Hansen HK
Dlaczego wybrać CB-SP-1F-SS?
| Cechy |
Korzyści |
| 316 ze stali nierdzewnej |
Brak utraty płynu podczas odłączenia |
| Uszczelnienie witonu |
Stabilny do 180°C i odporny na agresywne płynów |
| Pozostałe maszyny |
Czysty przepływ, niezawodne uszczelnienie, minimalne zużycie |
| Podwójne wyłączenie |
Brak utraty płynu podczas odłączenia |
Potrzebujesz pomocy w wyborze materiału lub pieczęci?
Pomożemy z rozmiarami portów, kompatybilnością płynów i konfiguracjami specyficznymi dla aplikacji.
Proszę.Skontaktuj się z nami
