Name: Cb Spb 1f Iso 7241 B Hydraulika Szybkozłącze Łatwe Połączenia
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SPB-1F
Availability: InStock

Do domu > produkty > Szybkie sprzęgły hydrauliczne >

Cb Spb 1f Iso 7241 B Hydraulika Szybkozłącze Łatwe Połączenia

cb spb 1f Hydraulika Szybkozłącze

Szybkozłącze Hydrauliczne ISO 7241 B

Hydraulika Szybkozłącze Łatwe Połączenia

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Carterberg

Orzecznictwo:

IATF16949

Numer modelu:

CB-SPB-1F

Skontaktuj się z nami

Poproś o wycenę

Cb Spb 1f Iso 7241 B Hydraulika Szybkozłącze Łatwe Połączenia

Szczegóły produktu

Rodzaj:

SZYBKOZŁĄCZE HYDRAULICZNE

Zestaw:

ISO 7241-B

Wielkość:

1/8"-2"

Materiał:

Stal węglowa, mosiądz, stal nierdzewna 303/316

Ciśnienie nominalne:

Do 3000 psi

Wskaźnik przepływu:

do 200 gpm

Materiały uszczelniające:

Buna-N, neopren, EPDM, FKM

Zakres temperatury:

Na podstawie materiału pieczęciowego

Podkreślić:

cb spb 1f Hydraulika Szybkozłącze

Szybkozłącze Hydrauliczne ISO 7241 B

Hydraulika Szybkozłącze Łatwe Połączenia

Warunki płatności i wysyłki

Minimalne zamówienie

Negocjacje

Cena

Zbywalny

Szczegóły pakowania

Karton

Czas dostawy

7-20 dni roboczych

Zasady płatności

L/C, D/A, D/P, T/T, Western Union

Możliwość Supply

5000 ~ 20000 szt./miesiąc

ZAŁĄCZONE PRODUKTY

przewodnik sprzęgacza podwyższonego ciśnienia nieprzęgłowego cb sp3s tc

Najlepszą cenę

szybkozłącza hydrauliczne wysokiego ciśnienia cb sp3s tc

Najlepszą cenę

cb sp 10f tg iso 7241 hydrauliczne szybkie sprzężenie

Najlepszą cenę

cb spm 10f a ISO 7241a odporne na korozję szybkie sprzężenie hydrauliczne

Najlepszą cenę

Skontaktuj się z nami

86-021-37214610

Skontaktuj się teraz

Opis produktu

CB-SPB-1F ISO 7241-B szybkie sprzężenie hydrauliczne

CB-SPB-1F to ekonomiczne i oszczędne miejsce rozwiązanie Carterberga w naszej linii sprzęgów hydraulicznych ISO 7241-B.Został zaprojektowany dla projektantów urządzeń i operatorów systemów, którzy wymagają niezawodnego połączenia w kompaktowych lub niskociśnionych systemach, bez uszczerbku dla wymienności lub wydajności uszczelniania.

Ten model integruje ten sam zaufany mechanizm zacisku kulkowego i konstrukcję zaworu poppet jak nasze modele wyższego poziomu, ale z ekonomicznym opakowaniem i uproszczoną konfiguracją,co czyni go idealnym do szerokiego zastosowania przemysłowego.

Kluczowe cechy

• Zgodne z wymiarami ISO 7241-1 serii B

• Kompaktowy i lekki nadwozie idealnie nadaje się do ciasnych przestrzeni montażowych

• Zaprojektowany z zamkiem kulkowym zapewnia szybkie, beznarzędne łączenie

• Samoprzepływające zaworki poppet minimalizują utratę płynu

• Nadaje się do zastosowań w systemach niskiego i średniego ciśnienia

• Dostępne w stali węglowej, mosiężnej lub nierdzewnej

• Kosztowo efektywne, ale bez uszczerbku dla kompatybilności

Materiał i opcje uszczelniania

Zaprojektowany z myślą o przystępności cenowej i kompatybilności, CB-SPB-1F obsługuje wiele materiałów (stal, mosiądz, nierdzew) i opcji uszczelniania w zależności od potrzeb systemu:

Materiał pieczęci	Maksymalna temperatura
Buna-N	-40°C do + 121°C
Neopren	-54°C do +100°C
EPDM	-54°C do +149°C
FKM	-29°C do +204°C

Idealne dlaprzewody wodne, sprężone powietrze, lekkie systemy oleju hydraulicznego, i więcej.

Specyfikacje techniczne

Wielkość (calo)	Ciśnienie nominalne (psi)	Przepływ (gpm)
1/8"	3000	0.8
1/4"	2700	3
3/8"	2200	6
1/2"	2250	12
3/4"	2000	26
1 "	1500	50
1-1/4"	1200	76
1-1/2"	1500	99
2"	700	200

•Rodzaje montażu: z przędzą (BSPP / NPT / SAE)
•Temperatura pracy: Na podstawie wybranej pieczęci

Wizualność i wymiary produktu

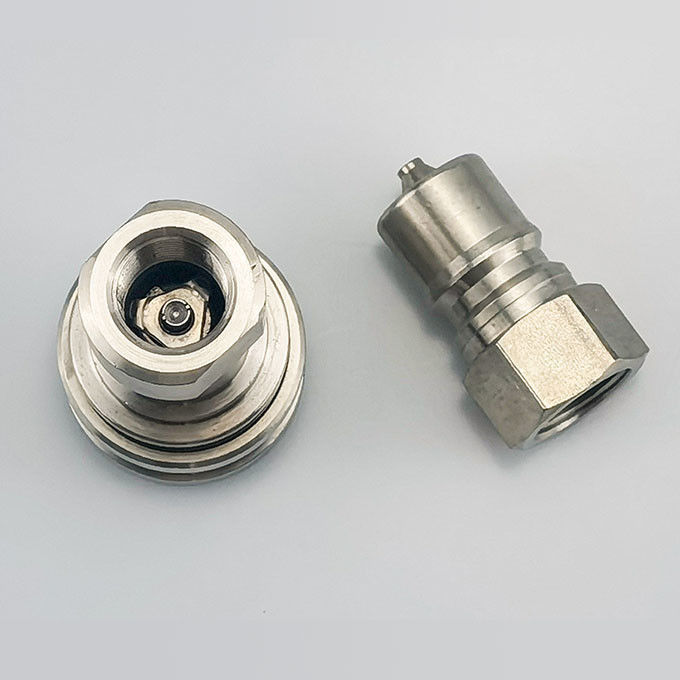

Ten zestaw sprzęgaczy posiada wtyczkę + gniazdo, zaprojektowane do prostej instalacji i oszczędnych układów systemu.

• Łączenie zestawów wtyczek i gniazdek z różnymi nitkami

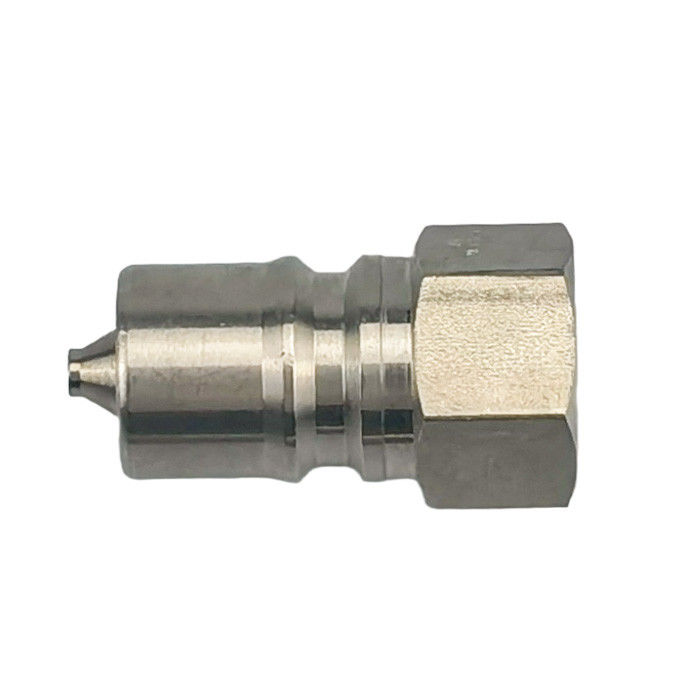

• Wtyczka z naciągiem, która przedstawia strukturę blokady kulkowej

Rozmiar ciała	Partnerze.	Węzeł	C	D	E	HEX
1/8"	CB-P1B-1FG	1/8-27	1.26	0.65	0.44	0.56
1/8"	CB-P1B-1FG	1/8-27	1.26	0.65	0.44	0.56
1/4"	CB-P2B-1FG	1/4-19	1.52	0.87	0.56	0.75
1/4"	CB-P2B-1FN	1 / 4-18	1.52	0.87	0.56	0.75
3/8"	CB-P3B-1FG	3/8-19	1.76	1.01	0.61	0.88
3/8"	CB-P3B-1FN	3/8-18	1.76	1.01	0.61	0.88
1/2"	CB-P4B-1FG	1 / 2-14	2.03	1.30	0.76	1.13
1/2"	CB-P4B-1FN	1 / 2-14	2.03	1.30	0.76	1.13
3/4"	CB-P6B-1FG	3/4-14	2.36	1.52	0.71	1.31
3/4"	CB-P6B-1FN	3/4-14	2.36	1.52	0.71	1.31
1 "	CB-P8B-1FG	1-11	2.85	1.88	0.97	1.63
1 "	CB-P8B-1FN	1-11	2.85	1.88	0.97	1.63

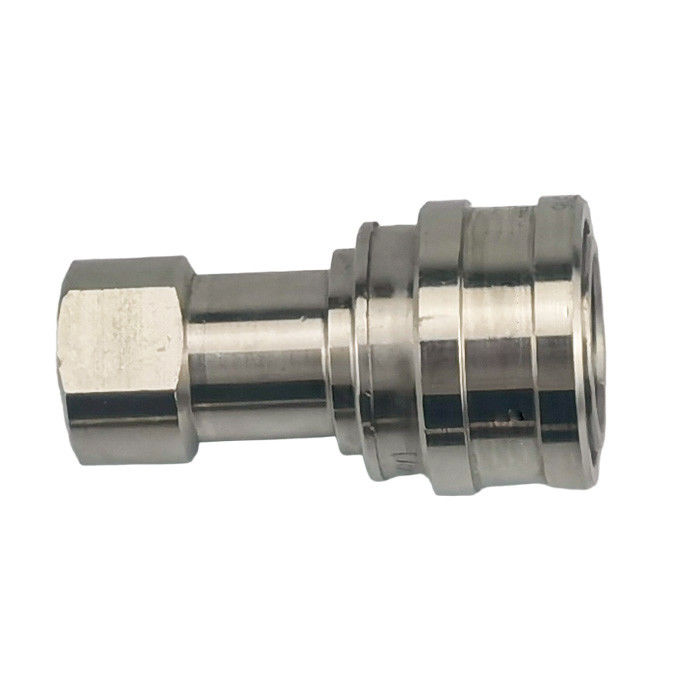

• Odłączony gniazdo z wyświetlanym zaworem

Rozmiar ciała	Partnerze.	Węzeł	A	B	Wzdłuż płatów
1/8"	CB-S1S-1FG	1/8-27	1.91	0.98	0.56
1/8"	CB-S1S-1FN	1/8-27	1.91	0.98	0.56
1/4"	CB-S2S-1FG	1/4-19	2.26	1.17	0.75
1/4"	CB-S2S-1FN	1 / 4-18	2.26	1.17	0.75
3/8"	CB-S3S-1FG	3/8-19	2.56	1.42	0.88
3/8"	CB-S3S-1FN	3/8-18	2.56	1.42	0.88
1/2"	CB-S4S-1FG	1 / 2-14	2.96	1.86	1.13
1/2"	CB-S4S-1FN	1 / 2-14	2.96	1.86	1.13
3/4"	CB-S6S-1FG	3/4-14	3.48	2.22	1.31
3/4"	CB-S6S-1FN	3/4-14	3.48	2.22	1.31
1 "	CB-S8S-1FG	1-11	4.13	2.61	1.75
1 "	CB-S8S-1FN	1-11	4.13	2.61	1.75

Scenariusze zastosowania

CB-SPB-1F jest idealny dla średnich i cennych systemów hydraulicznych:

• Systemy hydrauliczne na urządzeniach komunalnych lub wynajmowanych

• Przewody wodne lub powietrzne w wózkach użyteczności publicznej, układy HVAC

• Przewody do dostarczania sprężonego powietrza lub płynów niekrytycznych

• Lekkie narzędzia rolnicze lub opryskiwacze

• Systemy OEM priorytetowe dla budżetu i kompaktu

Kompatybilność ze sobą

CB-SPB-1F odpowiada wszystkim wymiarom normy ISO 7241-B i zastępuje:

• Parker serii 60

• Szybsza seria HNV

• Aeroquip FD45

• Serię Hansen HK

Zobacz nasze pełnePrzewodnik do wymiany

Dlaczego wybrać CB-SPB-1F?

Cechy	Wartość
Kompaktowy rozmiar	Łatwe dopasowanie do ograniczonych instalacji
Niezawodna konstrukcja blokady kulkowej	Bezproblemowe cykle łączenia/odłączenia
Szeroka zgodność	Wymienne z wiodącymi markami
Wybór świadomy budżetu	Idealny do skalowalnych systemów dużych objętości

Kiedy warto wybrać wersję B?

Jeśli przewód hydrauliczny nie działa pod dużym ciśnieniem ani naciskiem środowiskowym, a potrzebujesz kompaktowego, niedrogiego i wymiennego szybkiego sprzężenia, CB-SPB-1F jest optymalnym rozwiązaniem.

Jest powszechnie stosowany w narzędziach napędzanych powietrzem, mobilnych wózkach płynnych i pojazdach użytkowych, gdzie najważniejsze są koszty i oddziaływanie.

Gotowi na dyskusję o dostosowaniu systemu?

Nasz zespół może doradzić w wyborze uszczelnienia, mocowaniu nici i zgodności ciśnienia.

Proszę.Skontaktuj się z nami
