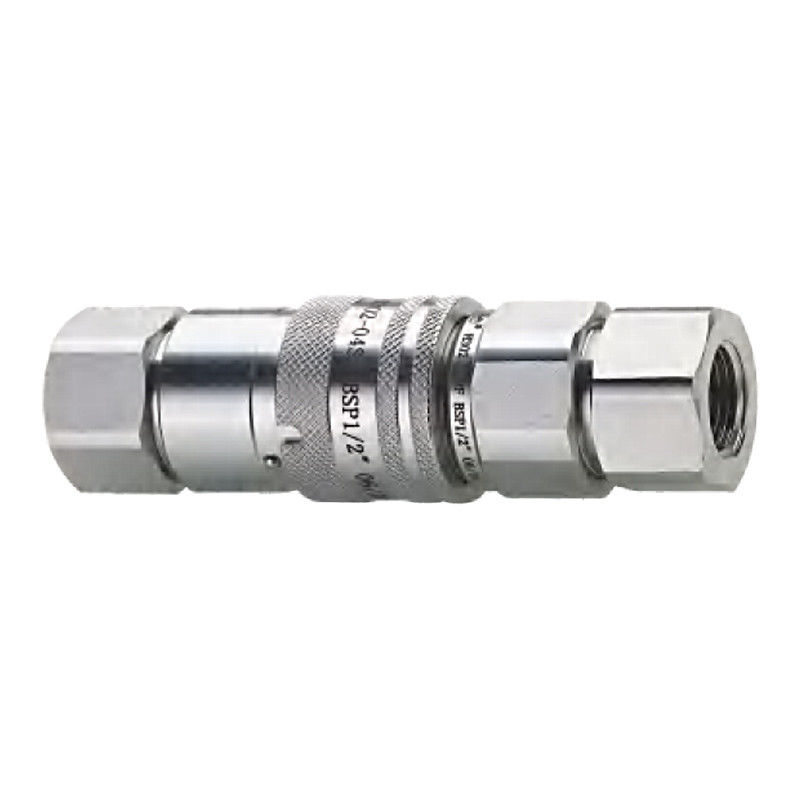

CB-SP-6FN Płaszczyznowy hydrauliczny szybki sprzęgacz
Zaprojektowane do trudnych zadań
CB-SP-6FN to zgodny z normą ISO 16028 hydrauliczny szybki sprzęgacz płaskiej powierzchni zaprojektowany do użytku w wymagających środowiskach, takich jak budownictwo, konserwacja kolei i górnictwo.Jest zbudowany tak, aby zminimalizować utratę płynu, przeciwdziałać zanieczyszczeniom i wytrzymać częste cykle połączeń.
Jeśli system hydrauliczny potrzebuje czystych przełomowych osiągów, CB-SP-6FN oferuje niezawodne i bezpieczne rozwiązanie z opcjonalnymi rodzajami nitek, materiałami uszczelniającymi,i konstrukcja, która pomaga zapobiec przypadkowemu odłączeniu.
Czym się różni
•Projektowanie zaworu płaskiej powierzchni
Bez rozlewu, bez bałaganu.Zawór pozostaje zamknięty, gdy jest odłączony i otwiera się tylko podczas pełnego włączenia, minimalizując utratę oleju i wejście powietrza.
•Zamknięcie obrotowe
Po podłączeniu obrócić rękaw, aby uruchomić blokadę.Pomaga to zapobiegać niezamierzonym odłączaniom z powodu wibracji lub ciągnięcia i chroni wnętrze zaworu przed brudem.
•Komponenty utwardzone przez indukcję
Siedzenia zaworów i części zamykające są poddane obróbce cieplnej w celu zapewnienia trwałości.Nawet przy działaniu wysokiej częstotliwości zużycie jest minimalne.
•Korpus ze stali węglowej pokrytej cynkiem
Zbudowany na prawdziwe zużycie.W przypadku środowisk żrących dostępne są opcjonalne metody obróbki powierzchni QPQ lub stali nierdzewnej.
•Projektowanie wymienne
Całkowicie kompatybilne z innymi łącznikami ISO 16028 ̋ standardowych rozmiarów od 1/4 ′′ do 2 ′′ dostępnych.
• Płaska twarz i lalka - dlaczego to ważne?
W porównaniu z tradycyjnymi sprzęgami typu marionetki, konstrukcje z płaską powierzchnią, takie jak CB-SP-6FN, drastycznie zmniejszają utratę płynu i włączenie powietrza.Jest to szczególnie ważne w aplikacjach o krytycznym znaczeniu dla czystości, takich jak narzędzia serwisowe mobilne, transfer chemiczny lub sprzęt do konserwacji terenowej.

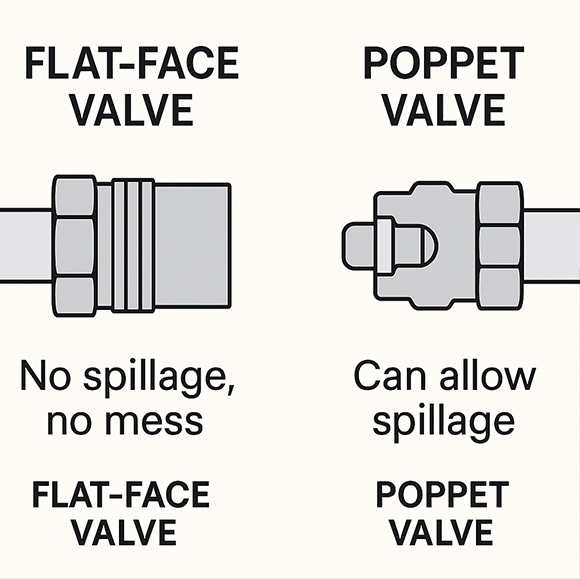

Poniższy rysunek podkreśla różnicę strukturalną i wyjaśnia, dlaczego zawory płaskowierzchniowe są preferowanym wyborem w systemach hydraulicznych o wysokim standardzie.
Zawory płaskie (z lewej) eliminują wyciek płynu podczas odłączenia, w przeciwieństwie do tradycyjnych zawórów typu marionetki (z prawej), które mogą umożliwiać wyciek.
Specyfikacje techniczne
Specyfikacje techniczne
| Rozmiar (w) |
Średnica nominalna (mm) |
Ciśnienie znamionowe (PSI) |
Przepływ znamionowy (GPM) |
| 1/4" |
6.3 |
5000 |
3 |
| 3/8" |
8.6 |
4000 |
6 |
| 1/2" |
11 |
4000 |
12 |
| 3/4". |
15 |
3000 |
28 |
| 1′′ |
18.5 |
3000 |
50 |
| 1 1/4" |
25 |
3000 |
88 |
| 1 1/2". |
25 |
2000 |
220 |
| 2" |
39.2 |
2000 |
224 |
Zakres temperatur (NBR): od 20 °C do +80 °C
Połączenie: Przesunięte do podłączenia z zamkiem rękawem
Media: Oleje mineralne (inne możliwe przy prawidłowej uszczelnieniu)
Przegląd wymiarowy

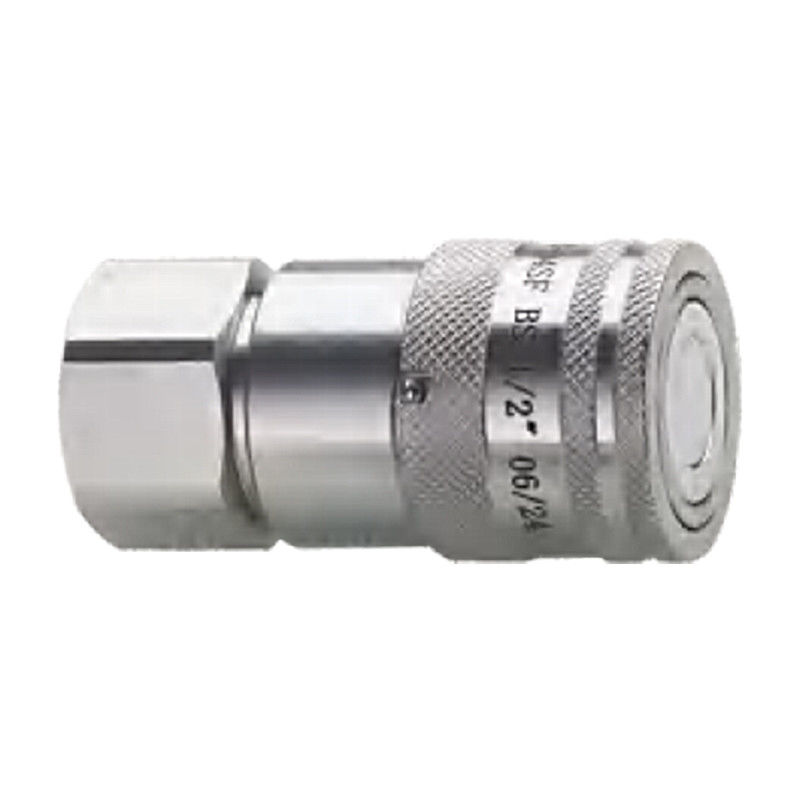

Kobieta (Socket)
| Partnerze. |
Węzeł |
LS |
φD |
HS |
A |
| CB-S2S-6FN |
G1/4 NPT1/4 |
60 |
28 |
S22六角 |
14 |
| CB-S3S-6FN |
G3/8 NPT3/8 |
72 |
32 |
S24六角 |
14 |
| CB-S3S-6FN-A |
G1/2 NPT1/2 |
76 |
32 |
S27六角 |
16 |
| CB-S4S-6FN |
G1/2 NPT1/2 |
77 |
38 |
S32六角 |
16 |
| CB-S4S-6FN-A |
G3/4 NPT3/4 |
79 |
38 |
S36六角 |
22 |
| CB-S6S-6FN |
G3/4 NPT3/4 |
79 |
42 |
S36六角 |
22 |
| CB-S8S-6FN |
G1 NPT1 |
97 |
48 |
S41六角 |
23.5 |

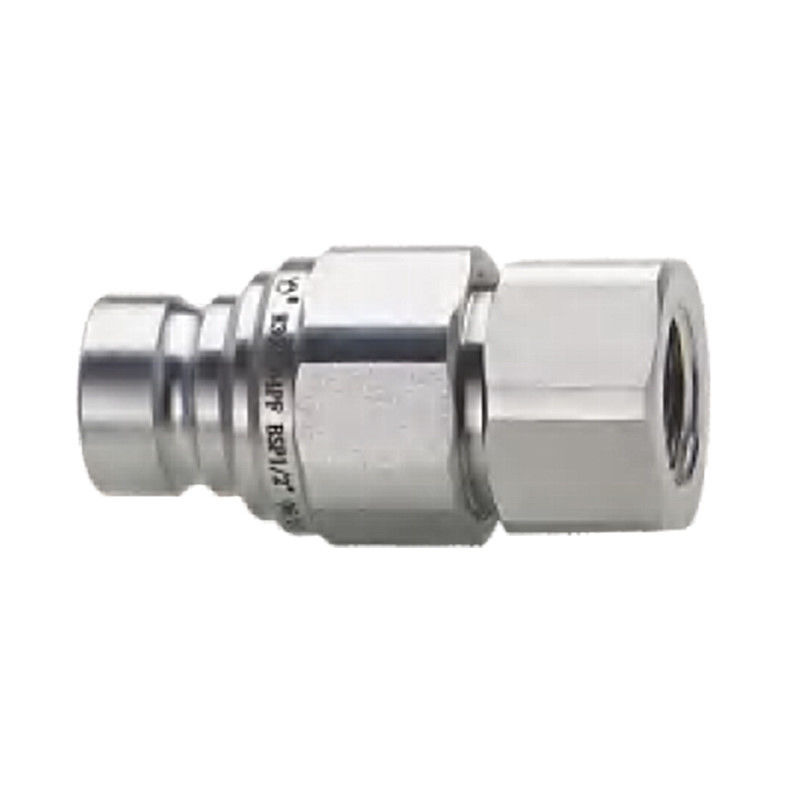

Samiec (stopka)
| Partnerze. |
Węzeł |
LP |
φC |
HP |
A |
| CB-P2S-6FN |
G1/4 NPT1/4 |
48 |
16 |
S22六角 |
14 |
| CB-P3S-6FN |
G3/8 NPT3/8 |
56 |
19.7 |
S24六角 |
14 |
| CB-P3S-6FN-A |
G1/2 NPT1/2 |
58 |
19.7 |
S27六角 |
16 |
| CB-P4S-6FN |
G1/2 NPT1/2 |
73 |
24.5 |
S32六角 |
16 |
| CB-P4S-6FN-A |
G3/4 NPT3/4 |
55 |
24.5 |
S36六角 |
20 |
| CB-P6S-6FN |
G3/4 NPT3/4 |
74 |
27 |
S36六角 |
22 |
| CB-P8S-6FN |
G1 NPT1 |
86 |
30 |
S41六角 |
23.5 |
Wnioski
•Włączenia do koparek (łamacze, nożyczki)
Wymieniaj narzędzia bez kropli oleju po całym miejscu pracy.
•Narzędzia do konserwacji kolei
Klucze i podnośniki przy torach mogą być połączone bezproblemowo, nawet na gruczołowych podwórkach.
•Wyposażenie do wydobycia w podziemiach
Zaprojektowane w celu odporności na kurz i zmniejszenia utraty oleju podczas częstej wymiany narzędzi.
•Mobilne narzędzia hydrauliczne
Podnośniki podwyższonego ciśnienia i narzędzia momentu obrotowego korzystają z łatwego podłączenia/odłączenia bez bałaganu.
•Linie przemysłowe
Przydatne w zakładach chemicznych lub systemach obsługi płynów, które wymagają częstego czyszczenia lub wymiany.
Dostępne opcje
| Opcja |
Opis |
| Materiał pieczęci |
Standard NBR, Viton dla cieczy o wysokiej temperaturze/oleju, EPDM dla płynów wody/glikolu |
| Rodzaje nitek |
G (BSPP), NPT lub metryczne dostępne |
| Kapsułki na pył |
Standardowe czapki PVC; inne kolory opcjonalne |
| Modernizacja materiału |
316L ze stali nierdzewnej na życzenie |
| Obsługa powierzchni |
Opcjonalne wykończenie antykorozyjne QPQ |
Często zadawane pytanie
P1: Czy mogę podłączyć lub odłączyć CB-SP-6FN pod ciśnieniem?
Ten sprzęgacz jest przeznaczony do systemów ciśnienia zerowego.Przed operacją należy zawsze przycisnąć.
P2: Czy CB-SP-6FN jest wymienny z innymi sprzęglami ISO 16028?
A: Tak.Dopóki część łącząca również spełnia specyfikacje ISO 16028, połączenie jest bezproblemowe.
P3: Czy oferujecie stal nierdzewną?
A: Tak.Dostępna jest pełna wersja ze stali nierdzewnej 316L do użytku w trudnych lub korozyjnych środowiskach.
P4: Czy mogę poprosić o specjalne nitki lub materiały uszczelniające?
A: Zdecydowanie.Wspieramy zamówienia na zamówienie.
