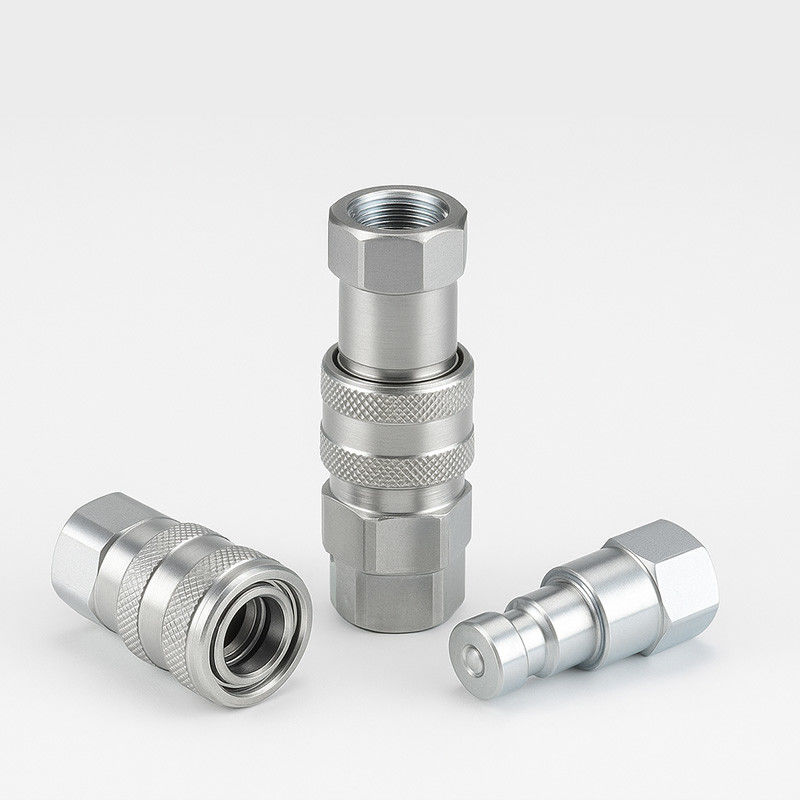

CB-SP-6FN-PD Diagnostyczny sprzęgło płaskiej powierzchni
Łącznik płaskiej powierzchni zbudowany do diagnostyki hydraulicznej
CB-SP-6FN-PD to kompaktowy hydrauliczny szybki sprzęgacz płaskiej powierzchni zaprojektowany specjalnie do punktów badawczych i portów pomiaru ciśnienia w układach hydraulicznych.Przyjmuje strukturę suchej przerwy opartą na normie ISO 16028 i posiada niezawodne uszczelnienie, nawet pod wysokim ciśnieniem i częstymi cyklami łączenia/rozłączenia.
W przeciwieństwie do łączników ogólnego użytku, model ten jest przeznaczony do precyzyjnego użytku, gdzie konieczne jest czystość, kontrola i kompaktowy przepływ.
Podstawowe cechy na krótko
•Konstrukcja płaskich zaworów
Minimalizuje utratę płynu podczas odłączenia idealnie nadaje się do czystych badań diagnostycznych lub pobierania próbek.
•Automatyczne wyłączenie zaworu
Po odłączeniu zawór wewnętrzny zamyka się automatycznie, zapobiegając kropleniu lub odpływowi.
•Niezawodne otwieranie zaworu przy sprzężeniu
Po podłączeniu zawór otwiera się w pełni w obrębie wyznaczonego zakresu w celu zapewnienia stabilnego, nieprzerwanego przepływu płynu.
•Części wewnętrzne utwardzone przez indukcję
Kluczowe elementy są hartowane w celu zapewnienia długotrwałej trwałości i wysokiej częstotliwości pracy.
•Precyzyjne obróbki z twardych prętów
Zarówno męska, jak i żeńska połowa są wytwarzane z sztabu stałego, a nie części odlewanych, co zapewnia szersze tolerancje i bardziej niezawodną wydajność.
•Bezpieczny mechanizm zamykania piłki
Parę sprzęgłów mocno utrzymuje wytrzymały system blokady kulkowej, który zapewnia bezpieczeństwo i powtarzalność.
•Wymienne z:
• Seria FASTER DF (Włochy)
• PARKER PD Series (USA)
• AEROQUIP serii FD90 (USA)
Specyfikacje techniczne
| Parametry |
Wartość |
| Wielkość nominalna |
1/4 cali |
| Ciśnienie nominalne |
6000 PSI |
| Przepływ nominalny |
0.53 GPM |
| Zakres temperatury pracy |
¥20 °C do +120 °C |
| Materiał uszczelniający (standardowy) |
NBR (kauczuk nitrylowy) |
| Rodzaj zaworu |
Płaskowierzchniowe, suchowierzchnie |
| Połączenie |
Przesunięcie do podłączenia z automatycznym uruchamianiem zaworu |
| Odłączenie |
Wydzielenie rękawem ciągnącym; zawór zamyka się automatycznie |
Uwaga: Ten model jest skonfigurowany specjalnie dla portów diagnostycznych, a nie dla systemów przesyłowych o dużym przepływie.
Idealne przypadki zastosowania
•Punkty monitorowania ciśnienia hydraulicznego
Łatwo podłączyć mierniki, czujniki lub narzędzia diagnostyczne bez wyłączenia systemu.
•Sprzęt serwisowy i konserwacyjny
Zapewnia czyste połączenie do pobierania próbek płynów lub zestawów testowych w linii.
•Pozycje kontrolne mobilnego sprzętu hydraulicznego
Umożliwia rutynową inspekcję koparek, ładowarek lub ciężarówek.
•Systemy przemysłowe z częstą diagnostyką
Konstrukcja "clean-break" zmniejsza ilość odpadów płynnych i ułatwia przestrzeganie norm bezpieczeństwa.
Opcjonalne konfiguracje
| Opcja |
Opis |
| Alternatywne opcje pieczęci |
Viton (FKM) lub EPDM dostępne na życzenie |
| Niestandardowe typy wątków |
BSPP, NPT lub metryczny w zależności od potrzeb |
| Wariant materiału |
Stal nierdzewna (na zamówienie) |
| Kapułka i wtyczka |
Dostępny do ochrony, gdy nie jest używany |
Wizualne i wymiarowe odniesienie
| Partnerze. |
Węzeł |
D |
HS |
HP |
L |
LS |
LP |
| CB-S1S-13FN |
NPT1/8 |
24 |
S21 |
S19 |
78.5 |
50 |
42.8 |
| CB-S2S-13FN |
NPT1/4 |
24 |
S21 |
S19 |
78.5 |
50 |
42.8 |
Częste pytania
P: Czy można go użyć do standardowych połączeń narzędzi?
Odpowiedź: Nie. Ten model jest zoptymalizowany do punktów testowych i linii diagnostycznych, nie jest przeznaczony do zastosowań o dużym przepływie.
P: Czy wymagane jest zwolnienie ciśnienia przed odłączeniem?
A: Tak.Zawsze przed odłączeniem system wykrwawia się, aby uniknąć uszkodzeń lub urazów.
P: Czy jest kompatybilny z moimi istniejącymi sprzęgami Parker PD?
A: Tak.CB-SP-6FN-FD jest w pełni wymienny z seriami PD, DF i FD90 w tym samym rozmiarze.
