CB-SP-6FN-DB Szybkozłącze ze stali nierdzewnej z płaską powierzchnią
Zaprojektowane dla wymagających systemów płynowych
CB-SP-6FN-DB to szybkozłącze hydrauliczne z płaską powierzchnią, wykonane w całości ze stali nierdzewnej 316L, przeznaczone do systemów, w których czystość, odporność na korozję i stabilność termiczna są sprawą nadrzędną.
Model ten jest zoptymalizowany do obsługi płynów w zakładach chemicznych, przetwórstwie żywności i napojów, systemach farmaceutycznych oraz innych środowiskach korozyjnych lub wrażliwych na higienę.
Kluczowe cechy wydajności
Płyny do wymiany ciepła / systemy CIPKonstrukcja typu "wciśnij i połącz"
Umożliwia szybkie, beznarzędziowe połączenie w ciasnych lub wymagających konfiguracjach.
Płyny do wymiany ciepła / systemy CIPWysokie natężenia przepływu
Zaprojektowane do obsługi stabilnego transferu w obwodach średniego ciśnienia do 40 litrów na minutę.
Płyny do wymiany ciepła / systemy CIPDoskonała odporność na temperaturę
Wytrzymuje temperatury płynów od –20°C do +200°C (–4°F do +392°F), co sprawia, że nadaje się zarówno do zastosowań w niskich temperaturach, jak i do procesów termicznych.
Płyny do wymiany ciepła / systemy CIPOdporność na korozję i chemikalia
Wykonane ze stali nierdzewnej 316L, znanej z doskonałej odporności na agresywne płyny, kwasy i systemy CIP (Clean-in-Place).
Płyny do wymiany ciepła / systemy CIPNiski wyciek + minimalne wchłanianie powietrza
Konstrukcja zaworu z płaską powierzchnią pomaga zapobiegać zanieczyszczeniom podczas rozłączania.
• Wysoka wydajność przepływu
Obsługuje znamionowy przepływ do 110 GPM, odpowiedni do szybkich napełnień i wymagających zastosowań hydraulicznych.
Płyny do wymiany ciepła / systemy CIPElastyczność uszczelnienia
Wyposażone w uszczelnienia Viton lub EPDM w zależności od kompatybilności z płynem. Inne materiały (np. Kalrez®) dostępne na życzenie.
Przegląd techniczny
| Parametr |
Specyfikacja |
| Ciśnienie robocze |
140 bar / 2030 PSI |
| Znamionowy przepływ |
Do 110 GPM |
| Dostępne rozmiary |
1/4”, 3/8”, 1/2”, 3/4”, 1” |
Do zastosowań z płynami o wysokiej czystości lub agresywnych, na życzenie dostępne są niestandardowe opcje uszczelnień, takie jak Kalrez®.
Typowe zastosowania
Płyny do wymiany ciepła / systemy CIPJednostki przetwarzania chemicznego
Bezpieczny transfer płynów w warunkach narażenia na rozpuszczalniki, kwasy lub podwyższone temperatury.
Płyny do wymiany ciepła / systemy CIPZakłady farmaceutyczne i biotechnologiczne
Czyste rozłączenie zapobiega zanieczyszczeniu produktu; kompatybilne z cyklami sterylizacji.•
Płyny do wymiany ciepła / systemy CIPMateriały niereaktywne zapewniają brak zmian smaku, zapachu lub koloru podczas transferu.
•
Płyny do wymiany ciepła / systemy CIPIdealne do systemów, które wymagają stabilności temperatury i odporności chemicznej.
Opcje konfiguracji
Opcja
| Opis |
Typ uszczelnienia |
| Viton (standard), EPDM, Kalrez® na życzenie |
Opcje gwintów |
| BSPP, NPT, Metryczny |
Zaślepki |
| Opcjonalne zaślepki ze stali nierdzewnej lub PVC |
Warianty korpusu |
| Dostępne style korpusu proste lub kątowe (na żądanie) |
Przegląd wymiarów |
Żeńskie (gniazdo)
Rozmiar korpusu
| NR CZĘŚCI |
Gwint |
C |
B |
HEX |
1/4" |
| CB-P2M-6FG-B |
1/4-18 |
1.98 |
1.02 |
0.88 |
1/2" |
| CB-P2M-6FG-B |
1/4-19 |
1.98 |
1.02 |
0.88 |
1/2" |
| CB-P4M-6FG-B |
1/2-14 |
2.52 |
1.59 |
1.38 |
3/4" |
| CB-P4M-6FG-B |
1/2-14 |
2.52 |
1.59 |
1.38 |
3/4" |
| CB-P6M-6FG-B |
3/4-14 |
3.71 |
2.00 |
1.50 |
1" |
| CB-P6M-6FG-B |
3/4-14 |
3.71 |
2.00 |
1.50 |
1" |
| CB-P8M-6FG-B |
1-11 |
3.52 |
2.25 |
1.81 |
Rysunek: Zestaw szybkozłączy hydraulicznych z płaską powierzchnią CB-SP-6FN-DB |
| CB-P8M-6FG-B |
1-11 |
3.52 |
2.25 |
1.81 |
Rysunek: Zestaw szybkozłączy hydraulicznych z płaską powierzchnią CB-SP-6FN-DB |
Rozmiar korpusu
| NR CZĘŚCI |
Gwint |
C |
D |
HEX |
1/4" |
| CB-P2M-6FG-B |
1/4-18 |
1.98 |
1.02 |
0.88 |
1/2" |
| CB-P2M-6FG-B |
1/4-19 |
1.98 |
1.02 |
0.88 |
1/2" |
| CB-P4M-6FG-B |
1/2-14 |
2.52 |
1.59 |
1.38 |
3/4" |
| CB-P4M-6FG-B |
1/2-14 |
2.52 |
1.59 |
1.38 |
3/4" |
| CB-P6M-6FG-B |
3/4-14 |
3.71 |
2.00 |
1.50 |
1" |
| CB-P6M-6FG-B |
3/4-14 |
3.71 |
2.00 |
1.50 |
1" |
| CB-P8M-6FG-B |
1-11 |
3.52 |
2.25 |
1.81 |
Rysunek: Zestaw szybkozłączy hydraulicznych z płaską powierzchnią CB-SP-6FN-DB |
| CB-P8M-6FG-B |
1-11 |
3.52 |
2.25 |
1.81 |
Rysunek: Zestaw szybkozłączy hydraulicznych z płaską powierzchnią CB-SP-6FN-DB |

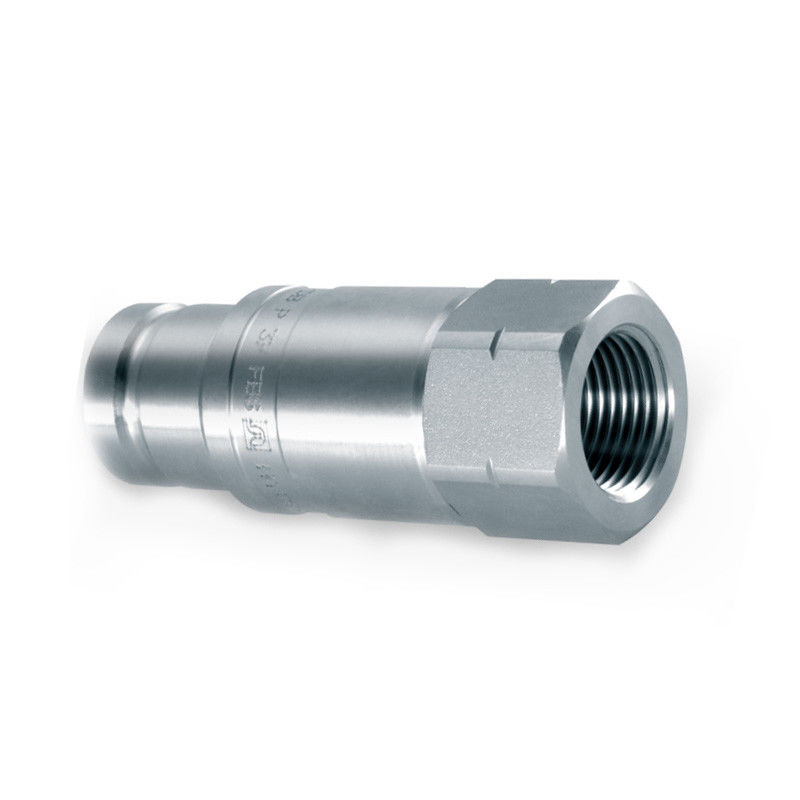

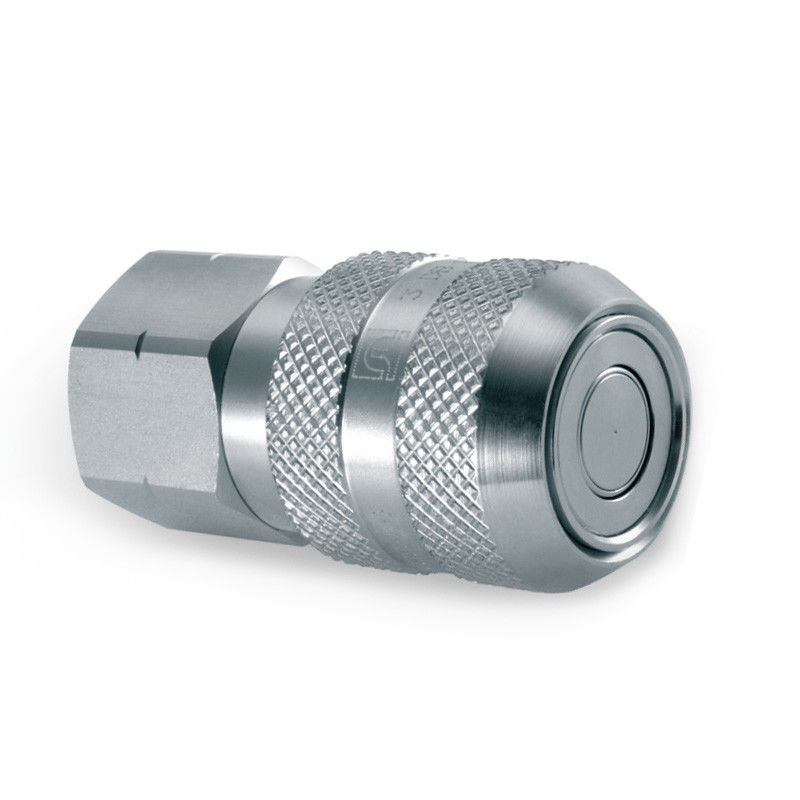

Przedstawione w standardowej konfiguracji, szybkozłącze CB-SP-6FN-DB posiada korpus ze stali nierdzewnej 316L i precyzyjnie obrobione złącze z płaską powierzchnią. Na zdjęciu widoczne są zarówno złącza żeńskie (po lewej), jak i męskie (po prawej), podkreślające czystą konstrukcję idealną do środowisk korozyjnych lub sanitarnych.
FAQ
P: Czy można tego używać w zastosowaniach spożywczych?
O: Tak.
Stal nierdzewna 316L oraz uszczelnienia EPDM/Viton są zgodne ze standardami wyposażenia do przetwarzania żywności w większości regionów.P: Czy jest kompatybilny z agresywnymi rozpuszczalnikami?
O: Tak, ten model został specjalnie zaprojektowany pod kątem odporności chemicznej.
Potwierdź kompatybilność z konkretnymi materiałami uszczelniającymi.P: Jaka jest korzyść z płaskiej powierzchni w porównaniu z zaworem grzybkowym?
O: Płaska powierzchnia eliminuje prawie wszystkie wycieki i zmniejsza wnikanie powietrza, co ma kluczowe znaczenie dla środowisk wrażliwych na zanieczyszczenia.
P: Czy CB-SP-6FN-DB nadaje się do zastosowań związanych z transferem dużych ilości?
O: Tak. Przy znamionowym przepływie do 110 GPM, jest idealny do obwodów hydraulicznych o dużej przepustowości, takich jak maszyny przemysłowe lub systemy szybkiej wymiany narzędzi.
Potrzebujesz wyższego ciśnienia lub szybkozłączy blokujących?
Wyświetl pełny przegląd serii szybkozłączy ISO 16028 »
