CB-SP-6FN-QA Płaszczyznowy sprzęg hydrauliczny
Zaprojektowane do pracy ciężkiej w warunkach wysokiego ciśnienia
CB-SP-6FN-QA to płaskowierzchniowy hydrauliczny szybki sprzęgacz zaprojektowany do bezpiecznej pracy w wymagających systemach mobilnych i przemysłowych.
Odróżnia go w całości wbudowany urządzenie blokujące rękaw, które zapewnia dodatkową ochronę przed przypadkowym odłączeniem, nawet w przypadku wibracji, zmiany obciążenia lub wielokrotnego obsługiwania.
Ten sprzęgacz jest idealny do systemów wind, podnośników hydraulicznych, sprzętu do prac publicznych i innych krytycznych zastosowań, w których niezawodność i bezpieczeństwo operatora są niezbędne.
Kluczowe cechy
•Mechanizm "push-to-connect"
Umożliwia szybkie, bez narzędzi podłączenie do linii hydraulicznych i akcesoriów.
• SZapewnienie o bezpieczeństwie
Zapobiega nieumyślnemu odłączeniu poprzez zablokowanie rękawówki w pozycji po całkowitym włączeniu.Zwiększa bezpieczeństwo podczas pracy.
•Wysokie ciśnienie robocze
Obsługa do 350 barów / 5075 PSI, odpowiednia do ciężkich systemów, w tym silnych siłowników i maszyn mobilnych.
• Ooptymalizowany zakres przepływu
Wydaje od 12 do 155 litrów na minutę, w zależności od wielkości odpowiedni dla szerokiego zakresu rozmiarów urządzeń.
•Projektowanie zaworu płaskiej powierzchni
Zmniejsza utratę płynu i zanieczyszczenia podczas podłączenia/odłączenia, zwłaszcza w przypadku stosowania w zakurzonych lub narażonych na działanie środowiskach.
•Szeroki zakres rozmiarów
Dostępne od 1/4" do 1-1/4", obejmujące najczęstsze rozmiary interfejsów hydraulicznych.
Materiały i uszczelnienie
| Składnik |
Materiał |
| Korpus / Obudowa / Zawory / Końce |
Stalo z cynizowanym żółtym bichromatem |
| Sprężyny i kule |
Stal nierdzewna AISI 302 |
| Płyty |
Kauczuk nitrylowy (NBR) |
| Kapułka / wtyczka |
PVC, czerwony (inne na żądanie) |
Konstrukcja ta zapewnia solidną równowagę odporności na korozję, trwałości na zużycie i efektywności kosztowej - idealnie nadaje się do użytku w terenie i mobilnym.
Specyfikacje techniczne
| Parametry |
Wartość |
| Standardowy |
ISO 16028 |
| Metoda połączenia |
Przesunięcie do połączenia + zamykanie rękawówki |
| Rodzaj zaworu |
Płaskowierzchniowe, suchowierzchnie |
| Maksymalne ciśnienie robocze |
350 barów / 5075 PSI |
| Przepływ nominalny |
12 do 155 l/min |
| Zakres temperatury |
¥20°C do +100°C (¥4°F do +212°F) |
| Materiał pieczęci |
Standardy nitrylowe (NBR) |
• Minimalizowane rozlewy i włączenie powietrza ze względu na płaską strukturę.
• W pełni wymienny z serią QA29000 firmy Hansen i odpowiednikami.
Typowe zastosowania
•Wyroby hydrauliczne i pompy
Bezpiecznie łączy się nawet pod obciążeniem;zamykający rękaw zapobiega przypadkowemu odłączeniu podczas podnoszenia lub utrzymywania.
•Pojazdy budowlane i publiczne
Używane w dożerach, żurawiach, okopach i pojazdach komunalnych.
•Urządzenia rolnicze
Zapewnia bezpieczną i czystą wymianę narzędzi hydraulicznych na ciągnikach, zbiornikach i przymocowaniach.
•Obsługa przemysłowa i automatyka
Idealne dla robotów, ramion hydraulicznych oraz systemów kolejowych lub stalowych działających w stałych cyklach.
Przegląd wymiarowy
Kobieta (Socket)
| Rozmiar ciała |
Partnerze. |
Węzeł |
A |
B |
HEX |
| 1/4" |
CB-S2S-6FN-A |
1 / 4-18 |
2.07 |
1.06 |
0.91 |
| 1/4" |
CB-S2S-6FG-A |
1/4-19 |
2.07 |
1.06 |
0.91 |
| 3/8" |
CB-S3S-6FN-A |
3/8-18 |
2.81 |
1.26 |
1.06 |
| 3/8" |
CB-S3S-6FG-A |
3/8-19 |
2.81 |
1.26 |
1.06 |
| 1/2" |
CB-S4S-6FN-A |
1 / 2-14 |
2.81 |
1.26 |
1.06 |
| 1/2" |
CB-S4S-6FG-A |
1 / 2-14 |
2.81 |
1.26 |
1.06 |
| 3/4" |
CB-S6S-6FN-A |
3/4-14 |
3.11 |
1.50 |
1.38 |
| 3/4" |
CB-S6S-6FG-A |
3/4-14 |
3.11 |
1.50 |
1.38 |
| 1 " |
CB-S8S-6FN-A |
1-11 |
3.29 |
1.89 |
1.81 |
| 1 " |
CB-S8S-6FG-A |
1-11 |
3.29 |
1.89 |
1.81 |
Samiec (stopka)
| Rozmiar ciała |
Partnerze. |
Węzeł |
C |
D |
E |
HEX |
| 1/4" |
CB-P2S-6FN-A |
1 / 4-18 |
2.11 |
0.98 |
1.71 |
0.91 |
| 1/4" |
CB-P2S-6FG-A |
1/4-19 |
2.11 |
0.98 |
1.71 |
0.91 |
| 3/8" |
CB-P3S-6FN-A |
3/8-18 |
2.64 |
1.30 |
2.03 |
1.18 |
| 3/8" |
CB-P3S-6FG-A |
3/8-19 |
2.64 |
1.30 |
2.03 |
1.18 |
| 1/2" |
CB-P4S-6FN-A |
1 / 2-14 |
2.76 |
1.30 |
2.15 |
1.18 |
| 1/2" |
CB-P4S-6FG-A |
1 / 2-14 |
2.76 |
1.30 |
2.15 |
1.18 |
| 3/4" |
CB-P6S-6FN-A |
3/4-14 |
2.83 |
1.56 |
2.13 |
1.38 |
| 3/4" |
CB-P6S-6FG-A |
3/4-14 |
2.83 |
1.56 |
2.13 |
1.38 |
| 1 " |
CB-P8S-6FN-A |
1-11 |
3.21 |
1.97 |
2.38 |
1.81 |
| 1 " |
CB-P8S-6FG-A |
1-11 |
3.21 |
1.97 |
2.38 |
1.81 |

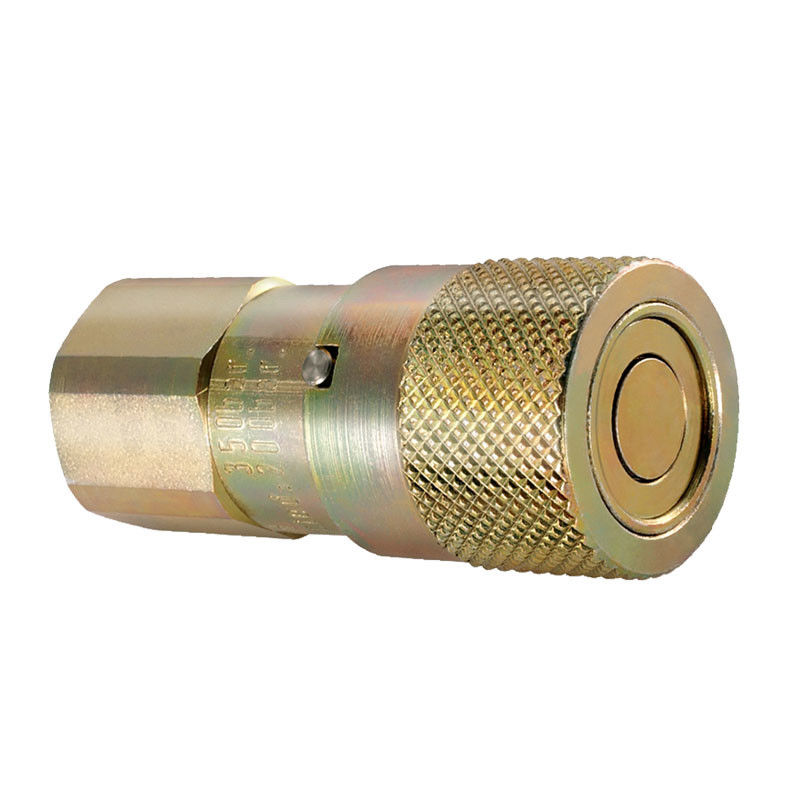

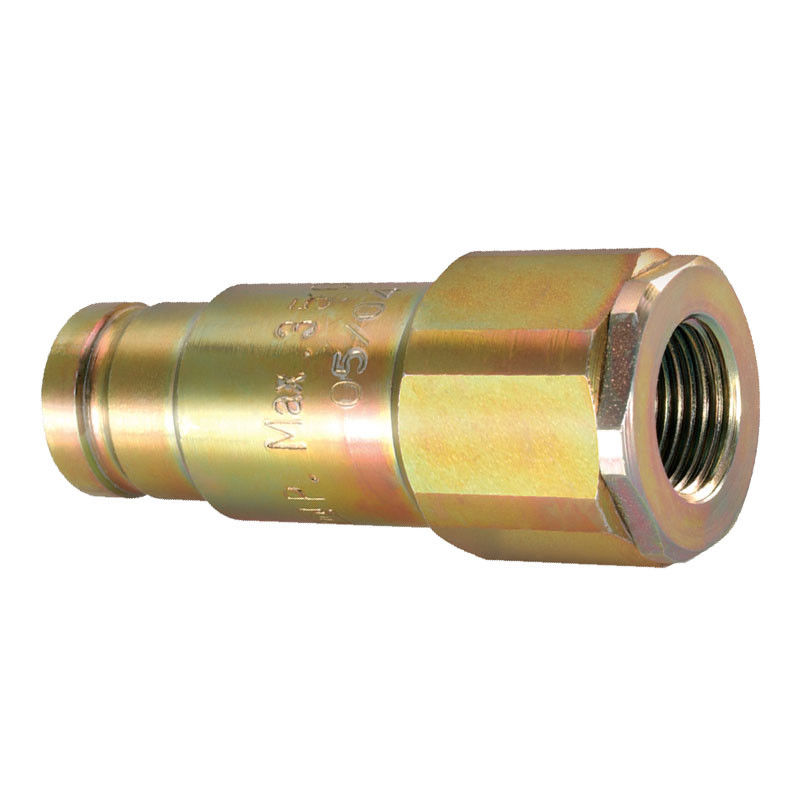

Rysunek: zestaw szybkich sprzęgłów CB-SP-6FN-QA
Pokazane są łączniki żeńskie i męskie o płaskiej powierzchni i konstrukcji blokującej rękaw, wykończone ze stali cynkowanej odpornej na korozję.Przystosowane do użytku w mobilnej hydraulice, pracach publicznych,i systemy przemysłu kolejowego.
Częste pytania
P: Czym różni się wersja kontroli jakości od standardowych sprzęgłów ISO 16028?
Model QA obejmuje mechanizm blokowania rękawem, który zapobiega odłączeniu w wyniku drgań lub uderzeń dodatkowy środek bezpieczeństwa w środowiskach wysokiego ryzyka.
P: Czy mogę używać tego z standardowymi osprzętami ISO 16028?
A: Tak.Jest w pełni kompatybilny ze wszystkimi modelami zgodnymi z normą ISO 16028, w tym z Hansen QA29000 i innymi.
P: Czy nadaje się do użytku na zewnątrz lub w warunkach wystawionych na działanie?
A: Zdecydowanie.Zawory płaskie zmniejszają zanieczyszczenia, a rękaw blokujący zapewnia bezpieczne działanie nawet w przypadku ciągnięcia lub wstrząsania węzłami.
Powiązane modele
Szukasz stali nierdzewnej lub wariantów diagnostycznych?
Porównaj z:
CB-SP-6FN-DB 316L wersja nierdzewna
