Name: 1/4" 3/8" szybkie sprzęgły hydrauliczne Iso serii Iso 16028-cb-sp-6fn-ff
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SP-6FN-F
Availability: InStock

Do domu > produkty > Szybkie sprzęgły hydrauliczne >

1/4" 3/8" szybkie sprzęgły hydrauliczne Iso serii Iso 16028-cb-sp-6fn-ff

Płaskości hydrauliczne szybkie sprzęgły

1/4" hydrauliczne szybkie sprzęgły

Szybkie sprzęgły hydrauliczne pod wysokim ciśnieniem

Miejsce pochodzenia:

Szanghaj, Chiny

Nazwa handlowa:

Carterberg

Orzecznictwo:

IATF16949

Numer modelu:

CB-SP-6FN-F

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

Type:

hydraulic quick coupling

ISO Standard:

iso 16028

Size:

1/4", 3/8", 5/8", 3/4", 1", 1-1/4"

Interface Method:

flat face

Rated Pressure:

Up to 350 bar / 5075 psi

Temperature Range:

–20°C to +100°C

Material:

Zinc-plated steel with bichromate or QPQ

Application:

Hydraulic Pump Systems, Public Works Equipment,Agriculture & Forestry Machinery,Railway & Steel Industry Hydraulics

Interchangeable:

Hansen FF Series

Podkreślić:

Płaskości hydrauliczne szybkie sprzęgły

1/4" hydrauliczne szybkie sprzęgły

Szybkie sprzęgły hydrauliczne pod wysokim ciśnieniem

Warunki płatności i wysyłki

Minimalne zamówienie

Negocjacje

Cena

Zbywalny

Szczegóły pakowania

Karton

Czas dostawy

7-20 dni roboczych

Zasady płatności

L/C, D/A, D/P, T/T, Western Union

Możliwość Supply

5000 ~ 20000 szt./miesiąc

ZAŁĄCZONE PRODUKTY

Wideo

207 Gwint do podłączenia mosiężnego szybkozłącza z zaworem

Najlepszą cenę

Szybkozłącza hydrauliczne serii ISO ISO 7241 B Wymiana marki

Najlepszą cenę

3/4" szybkie sprzęgły hydrauliczne ISO-7241-A do urządzeń budowlanych

Najlepszą cenę

Cb-spl-10f-iso-7241-a Szybkie sprzężenie hydrauliczne do szybkich i bezpiecznych połączeń

Najlepszą cenę

Skontaktuj się z nami

86-021-37214610

Skontaktuj się teraz

Opis produktu

CB-SP-6FN-FF Płaszczyznowy sprzęg hydrauliczny

Optymalizowane do wymagających zastosowań hydraulicznych

CB-SP-6FN-FF jest zgodnym z ISO 16028 szybkim sprzęgaczem płaskiej powierzchni, który nadaje priorytet wydajności mechanicznej, obsłudze ciśnienia i bezpieczeństwu połączenia.Zaprojektowany z opcjami rękawów i nadwozia poddanych obróbce QPQ, model ten zapewnia zwiększoną trwałość powierzchni i odporność na korozję, zużycie i zmęczenie ciśnieniowe, nawet w intensywnej pracy hydraulicznej.

Jego konstrukcja z zablokowaniem rękawem zapobiega przypadkowemu odłączeniu podczas drgań, ruchu lub ręcznego uderzenia oferując dodatkową warstwę bezpieczeństwa operacyjnego w terenie.

Kluczowe cechy techniczne

•Operacja "push-to-connect"

Szybkie, wydajne sprzężenie

•Urządzenie zamykające rękaw

Zamek bezpieczeństwa uruchamia się automatycznie po pełnym podłączeniu, zmniejszając ryzyko oddzielenia podczas pracy.

•Oczyszczanie powierzchni QPQ (nieobowiązkowe)

Zwiększa twardość stali, odporność na zużycie i ochronę przed korozją, szczególnie cenne w wymagających środowiskach zewnętrznych lub przemysłowych.

• Wyjątkowa wydajność przepływu i ciśnienia

Wytrzymuje do 5075 PSI, z nominalnym przepływem od 12 do 155 l/min, odpowiedni do ciężkich obwodów hydraulicznych.

•Minimalne rozlewy

Utrzymuje czystą pracę przy niezwykle niskiej utracie płynu na odłączenie:00,008 ml do 0,03 ml, w zależności od wielkości

Materiał i szczegóły budowy

Składnik	Materiał / Wykończenie
Ciało	Stalo z cynizowanej stali z bichromatem lub QPQ
Włókna	Stal wykończona QPQ
Wyniki badania	Stalowe, czarne wykończenie
Zakończenie połączeń	Stalo z cynkiem
Sprężyny i kule	Stal nierdzewna AISI 302
Płyty	Nitrylu (NBR)
Kapsułki na pył / wtyczki	Czerwony PVC (inne opcje dostępne)

Uwaga: wykończenie QPQ (Quench-Polish-Quench) zapewnia głębokie utwardzanie powierzchni i lepszą odporność na korozję.

Podsumowanie wyników

Parametry	Specyfikacja
Standardowy	ISO 16028
Rodzaj połączenia	Włącza się urządzenie do włączania z zamykającym rękawem
Ciśnienie pracy	Do 350 barów / 5075 PSI
Przepływ nominalny	12 ¢ 155 l/min
Zakres temperatury	¥20°C do +100°C (¥4°F do +212°F)
Wyciek na odłączenie	00,008 0,03 ml
Dostępne rozmiary	1/4", 3/8", 5/8", 3/4", 1", 1-1/4"

Scenariusze zastosowania

•Systemy pomp hydraulicznych

Niezawodne, zminimalizowane wycieki w stacjonarnych lub mobilnych systemach hydraulicznych.

•Wyposażenie do prac publicznych

Chroni przed nieumyślnym odłączeniem podczas uderzenia lub ruchu.

•Maszyny rolnicze i leśne

Wytrzymałe uszczelnienie i zamknięcie ciągników, żniwiarów i urządzeń.

•Hydraulika w sektorze kolejowym i stalowym

Trwałe w warunkach powtarzających się cykli uruchamiania i linii wysokiego ciśnienia.

Przegląd wymiarowy

CB-SP-6FN-FF rysunek techniczny łącznika kobiecego, z podkreśleniem kształtu płaskiej powierzchni i rękaw obrobiony QPQ

Rozmiar ciała	Partnerze.	Węzeł	A	B	HEX
1/4"	CB-S2S-6FN	1/4 ′′	2.32	1.10	0.87
3/8"	CB-S3S-6FN	3/8	2.87	1.26	1.18
3/8"	CB-S3S-6FN	1/2 ′′	2.87	1.26	1.18
1/2"	CB-S4S-6FN	1/2 ′′	3.31	1.50	1.42
1/2"	CB-S4S-6FN	3/4 ′′	3.31	1.50	1.42
5/8"	CB-S5S-6FN	1/2 ′′	3.23	1.65	1.42
5/8"	CB-S5S-6FN	3/4 ′′	3.39	1.65	1.42
3/4"	CB-S6S-6FN	3/4 ′′	3.74	1.89	1.61
3/4"	CB-S6S-6FN	1 ¢	3.86	1.89	1.61
1 "	CB-S8S-6FN	1-1/4	4.33	2.17	2.17

CB-SP-6FN-FF męski schemat szybkiego sprzężenia płaskiej powierzchni z szczegółami konstrukcyjnymi

Rozmiar ciała	Partnerze.	Węzeł	C	D	HEX
1/4"	CB-P2S-6FN	1/4 ′′	2.05	0.63	0.87
3/8"	CB-P3S-6FN	3/8	2.52	0.78	1.18
3/8"	CB-P3S-6FN	1/2 ′′	2.52	0.78	1.18
1/2"	CB-P4S-6FN	1/2 ′′	2.91	0.96	1.42
1/2"	CB-P4S-6FN	3/4 ′′	2.95	0.96	1.42
5/8"	CB-P5S-6FN	1/2 ′′	2.87	1.06	1.42
5/8"	CB-P5S-6FN	3/4 ′′	2.95	1.06	1.42
3/4"	CB-P6S-6FN	3/4 ′′	3.39	1.18	1.61
3/4"	CB-P6S-6FN	1 ¢	3.39	1.18	1.61
1 "	CB-P8S-6FN	1-1/4	3.54	1.42	2.17

1/4" 3/8" szybkie sprzęgły hydrauliczne Iso serii Iso 16028-cb-sp-6fn-ff 2

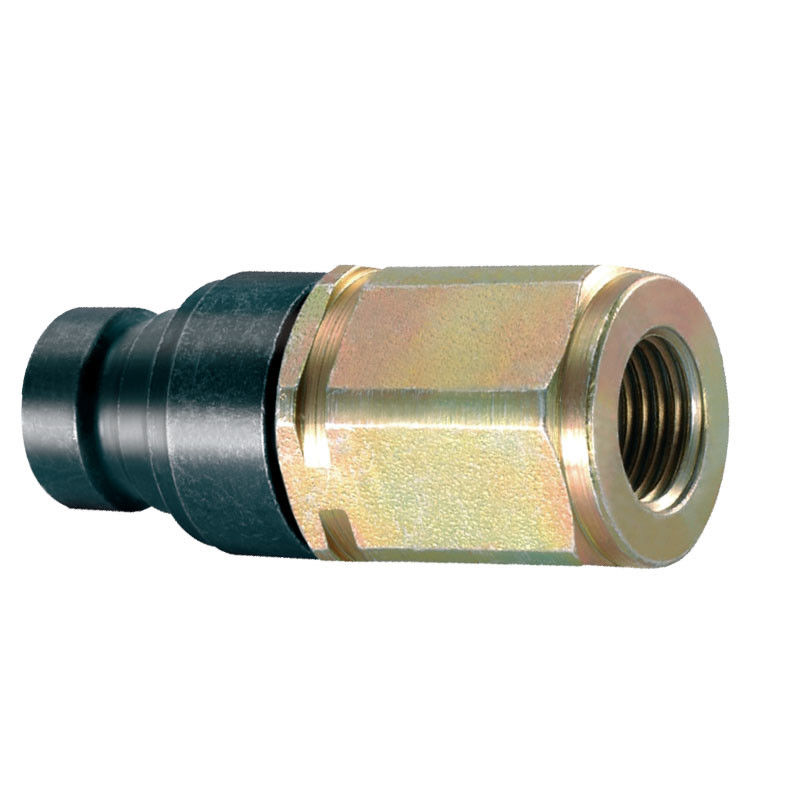

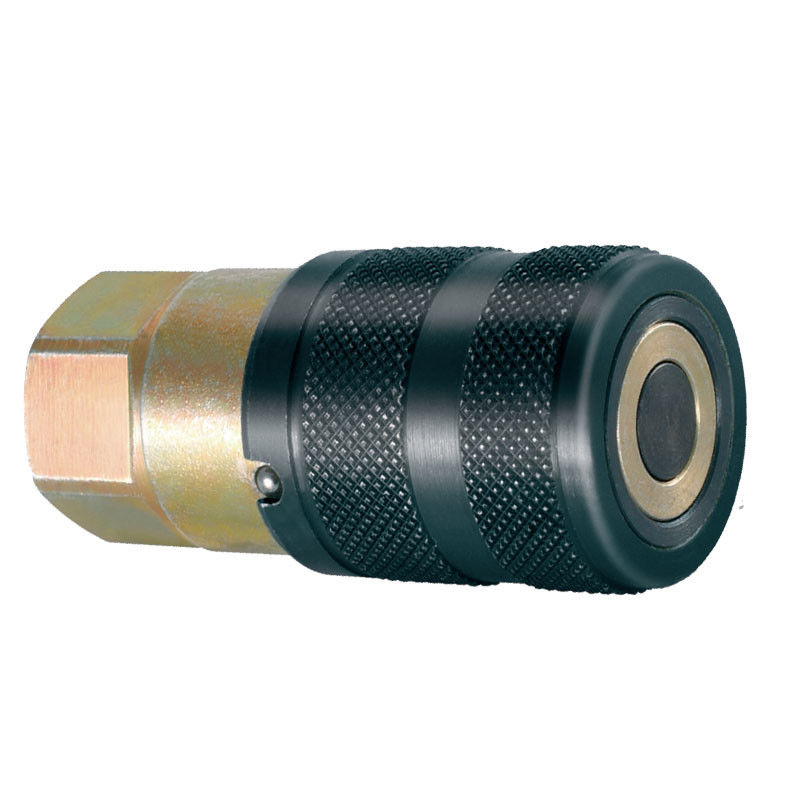

Zdjęcie produktu z rzeczywistego świata zestawu CB-SP-6FN-FF, z konstrukcją do podłączania i bezpiecznego blokowania.

Częste pytania

P: Jaka jest różnica między wariantami CB-SP-6FN-FF a QA?

Odpowiedź: Obie posiadają zamki z rękawami, ale wersja FF daje pierwszeństwo wydajności mechanicznej, odporności na ciśnienie i zawiera opcjonalną obróbkę QPQ dla zwiększonej trwałości.

P: Czy mogę używać tego sprzęgła na zewnątrz lub w trudnych warunkach?

Odpowiedź: Tak konstrukcja wykończenia odpornego na korozję i zamykania sprawiają, że jest odpowiedni do zastosowań zewnętrznych i mobilnych.

P: Czy jest kompatybilny ze standardowym sprzętem ISO 16028?

W pełni kompatybilne.Może łączyć się z serią Hansen FF i równoważnymi modelami ISO 16028.
