CB-SP-6FN-RW Łącznik hydrauliczny płaskiej powierzchni
Zaprojektowane do zamkniętych środowisk o wysokich wibracjach
Szybki sprzęgacz CB-SP-6FN-RW posiada mechanizm ciągnięcia do połączenia i podwójnie uszczelniający zawór, idealnie nadający się do stosowania w hydraulice kolejowej, mobilnych systemach przemysłowych,i zamkniętych środowisk, w których jest bezpiecznie, wiązanie odporne na wibracje jest niezbędne.
Jego połączenie konstrukcji ze stali nierdzewnej i uszczelnienia Viton zapewnia niezawodną wydajność w warunkach cieplnych, ciśnienia i zanieczyszczenia, z doskonałą kontrolą przecieków i powietrza.
Odróżniające cechy działania
•Operacja "pull-to-connect"
Wymaga celowego wstawiania i blokowania, idealnie nadaje się do bezpiecznego połączenia w trudno dostępnych lub mobilnych systemach.
•Mechanizm podwójnej pieczęci
Zbytne uszczelnienie zapewnia bezpieczną pracę nawet w warunkach podwyższonego ciśnienia lub zmiany temperatury.
•Zintegrowana pieczęć przeciw pyłu
Chroni przed zanieczyszczeniami zewnętrznymi, nadaje się do użytku na zewnątrz w środowiskach kolejowych i na placach przemysłowych.
•Doskonała stabilność przepływu i wibracji
Podtrzymuje przepływ od 16 do 40 l/min przy temperaturze do 160 barów (2320 PSI), bez odłączania pod wpływem drgań.
•Zawór płaskopowierzchniowy
Zapewnia minimalną utratę płynu i niską włączenie powietrza podczas podłączenia/odłączenia.
Materiał i uszczelnienie
| Składnik |
Materiał |
| Ciało / rękaw / końce |
Pozostałe |
| Wyniki badania |
Z miedzi |
| Sprężyny i kule |
Pozostałe |
| Materiał pieczęci |
Viton (inne na żądanie) |
Ta konfiguracja zapewniadoskonała odporność chemiczna, stabilność termiczna, oraz wiarygodność długoterminowa w terenie lub w mobilnym użytkowaniu.
Podsumowanie techniczne
| Parametry |
Specyfikacja |
| Metoda połączenia |
Pociąg do połączenia |
| Rodzaj pieczęci |
Dwukrotnie uszczelniający + zawór płaskopowodowy |
| Rodzaj zaworu |
Powierzchnia płaska o niskim przelewie |
| Ciśnienie pracy |
160 barów / 2320 PSI |
| Przepływ nominalny |
16 40 l/min |
| Włączenie powietrza |
≤ 0, 10 ml / 0, 20 ml |
| Rozlewy |
≤ 0,01 ml / 0,02 ml |
| Zakres temperatury |
¥20°C do +200°C (¥4°F do +392°F) |
| Dostępne rozmiary |
1/4", 3/8" |
| Standardowy |
zgodne z normą ISO 16028 |
| Wymienne z |
Serię Hansen RW |
Koncentracja aplikacji
•Systemy hydrauliczne kolei
Używane w pojazdach konserwacyjnych, mechanizmach przełącznikowych i liniach sterujących hamowaniem, w których zakres termiczny i odporność na drgania są kluczowe.
•Systemy obróbki przemysłowej
Szczególnie w przypadku, gdy sprzęgły są umieszczane w zamkniętych lub trudnie dostępnych miejscach.
•Mobilne urządzenia służbowe
Zapewnia bezpieczne i czyste przenoszenie płynu przy minimalnej interwencji użytkownika.
Przegląd wymiarowy
Rysunek techniczny przedstawiający łącznik CB-SP-6FN-RW kobiecy i układ wewnętrznego zaworu.
| Rozmiar ciała |
Partnerze. |
Węzeł |
A |
B |
C |
HEX |
| 1/4" |
CB-S2L-6MG-F |
G1/4 |
53,5 |
30 |
11 |
24 |
| 3/8" |
CB-S3L-6MG-F |
G3/8 |
67,5 |
35 |
12 |
29 |
Widok wymiarowy łącznika męskiego z profilem płaskiej powierzchni i interfejsem uszczelniającym
| Rozmiar ciała |
Partnerze. |
Węzeł |
D |
E |
F |
HEX |
| 1/4" |
CB-P2L-6MG-F |
G1/4 |
46 |
12,5 |
11 |
24 |
| 3/8" |
CB-P3L-6MG-F |
G3/8 |
57 |
17 |
12 |
29 |

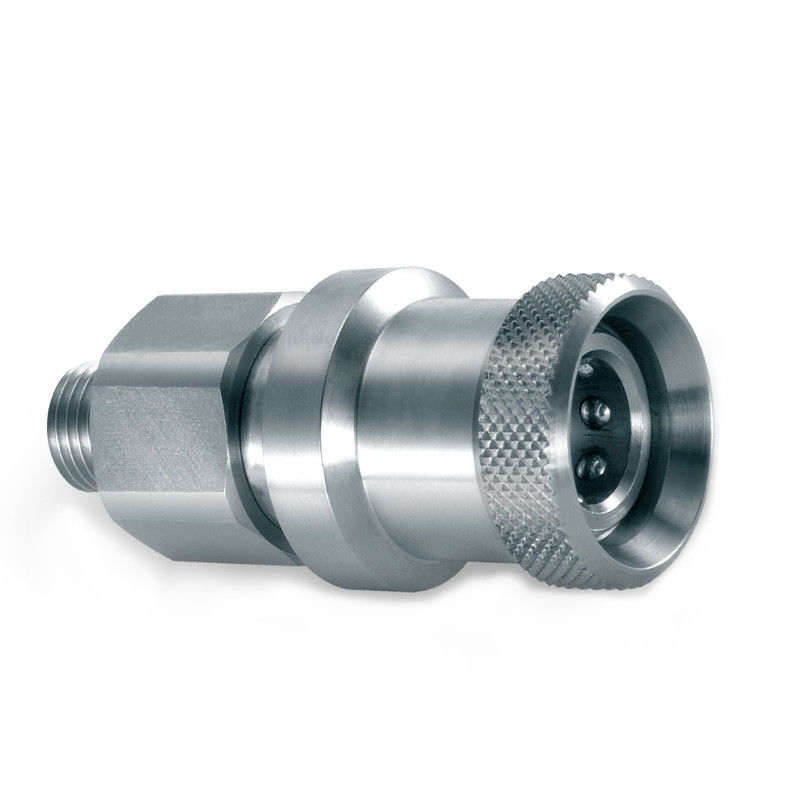

Rzeczywisty obraz łączników męskich i żeńskich CB-SP-6FN-RW, pokazujący konstrukcję zewnętrzną i wykończenie.
Częste pytania
P: Co czyni wersję RW wyjątkową w rodzinie ISO 16028?
Odpowiedź: Wykorzystuje interfejs pociągania do połączenia i system podwójnej uszczelnienia w celu zwiększenia uszczelnienia i kontrolowanego odłączenia w środowiskach, w których wibracje są powszechne.
P: Czy jest to odpowiednie dla systemów płynów o wysokiej temperaturze?
A: Tak.Dzięki uszczelnieniom Viton i miedzianym zaworom model ten obsługuje temperaturę do 200 °C.
Q: Czy mogę go podłączyć do innych sprzęgłów ISO 16028?
Odp.: Mechanicznie tak, chociaż wydajność uszczelnienia może się różnić, jeśli złącze złączne nie jest kompatybilne z podwójnym uszczelnieniem.
