Place of Origin:
Shanghai, China
Nazwa handlowa:
Carterberg
Orzecznictwo:
IATF16949
Model Number:
CB-SP-6FN-VEP
CB-SP-6FN-VEP to ciężko działający hydrauliczny szybki sprzęg Carterberg, przeznaczony do zastosowań pod wysokim ciśnieniem i pozostałym ciśnieniem.Dzięki konstrukcji zaworu spłukiwania i ręcznie przesuwanemu ręcznikowi zabezpieczającemu zapewnia on bezpieczne połączenie z minimalnym zagrożeniem wycieków nawet w trudnych warunkach pracy.Model ten wyróżnia się w rodzinie Carterberg jako idealne rozwiązanie, w których kluczowe znaczenie ma bezpieczne podłączenie pod ciśnieniem i odporność na drgania.
| Cechy | Opis |
|---|---|
| Zębaty zamykacz rękaw | Kobieta łącza używa zwiniętego ręcznika do ręcznego zabezpieczenia połączenia z męskim łącza, zapobiegając odłączeniu z powodu drgań lub ciągnięcia. |
| Połączenia pod ciśnieniem pozostałości | Samiecki sutka jest zaprojektowany tak, aby umożliwić sprzężenie nawet w przypadku występowania ciśnienia pozostałowego, zmniejszając czas przestoju podczas wymiany narzędzia lub węża. |
| Projekt zaworu spłukiwania | Zawory płaskie minimalizują wyciek płynu podczas odłączenia i zmniejszają włączenie powietrza podczas ponownego podłączenia. |
| Budowa stali stałej | Wszystkie sprzęgacze są precyzyjnie obrobione ze stali węglowej, zapewniając wyższą wytrzymałość i odporność na uderzenia i impulsy hydrauliczne. |
| Środki przeciwwybuchowe | Uszczelnienie z gumy nitrylowej z strukturą BFT zapewnia doskonałą niezawodność uszczelniania w ekstremalnych warunkach. |
| Ekologiczne pokrycie chromowe | Zaawansowana obróbka powierzchni poprawia odporność na korozję, co czyni ją odpowiednią do użytku w środowiskach zewnętrznych i wilgotnych. |
| Wielkość (calo) | Rodzaj nitki | Ciśnienie znamionowe (PSI) | Przepływ znamionowy (GPM) |
|---|---|---|---|
| 1/2 | G1/2 | 7000 | 12 |
| 5/8 | G3/4 | 7000 | 28 |
| 3/4 | G1 | 7000 | 50 |
| 1 | G1-1/4 | 6000 | 88 |
| 1-1/2 | G1-1/2 | 5000 | 152 |
• Zakres temperatury:-20°C do +120°C
•Materiał uszczelnienia:NBR (kauczuk nitrylowy)
•Materiał nadwozia:Stalo węglowe z chromowaniem
•Zgodność:ISO 16028
•Wymienne z:Seria STUCCHI VEP

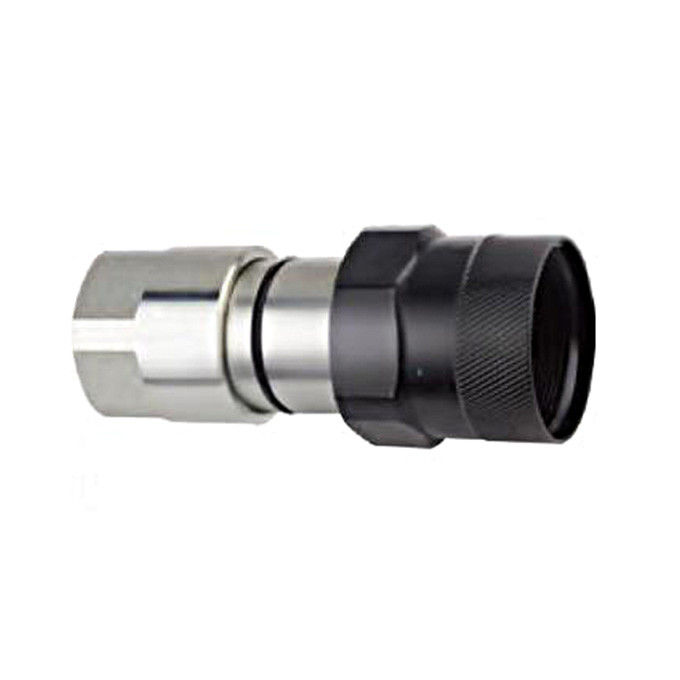

Kobieta (Socket)
|
Część nr 1 |
LS |
D |
HEX1 |
HEX2 |
A |
T |
|
CB-S4S-6FN-VEP |
103.5 |
Φ49 |
S36 六角 |
S46六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-S6S-6FN-VEP |
114 |
Φ53.7 |
S41六角 |
S50六角 |
20 |
G3/4 NPT3/4 |
|
CB-S8S-6FN-VEP |
133.5 |
Φ58.8 |
S46六角 |
S55六角 |
21 |
G1 NPT1 |
|
CB-S10S-6FN-VEP |
145.2 |
Φ68.7 |
S55六角 |
S65六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-S12S-6FN-VEP |
187.5 |
Φ92 |
S65六角 |
S85六角 |
21 |
G1-1/2 NPT1-1/2 |
|
Część nr 1 |
LS |
C |
d |
E |
HEX2 |
A |
T |
|
CB-P4S-6FN-VEP |
95 |
18.8 |
24.54 |
M40*3 |
S36六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-P6S-6FN-VEP |
98.8 |
19.5 |
27.04 |
M45*3 |
S36六角 |
20 |
G3/4 NPT3/4 |
|
CB-P8S-6FN-VEP |
113.9 |
24 |
29.95 |
M50*3 |
S46六角 |
21 |
G1 NPT1 |
|
CB-P10S-6FN-VEP |
123.5 |
24.8 |
36.05 |
M58*3 |
S55六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-P16S-6FN-VEP |
150 |
31.5 |
57 |
Tr80*4 |
S65六角 |
21 |
G1-1/2 NPT1-1/2 |
