Place of Origin:
Shanghai, China
Nazwa handlowa:
Carterberg
Orzecznictwo:
IATF16949
Model Number:
CB-6FN-FFY

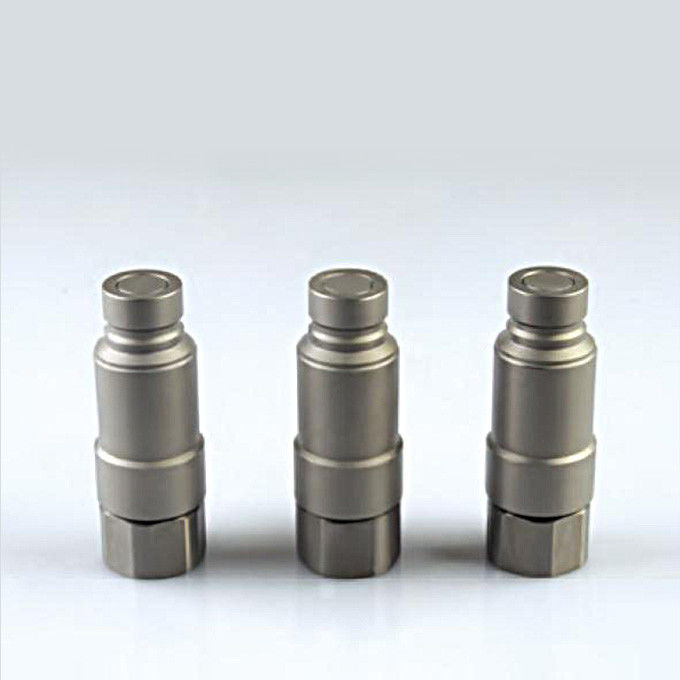

CB-6FN-FFY firmy Carterberg to męska szybkozłączka hydrauliczna z płaską powierzchnią, zaprojektowana do obsługi wymagających warunków ciśnienia i przepływu w mobilnych i przemysłowych systemach płynowych. Posiada zaawansowaną wewnętrzną konstrukcję z trzema zaworami, umożliwiającą połączenie pod ciśnieniem resztkowym bez wycieku płynu lub wciągania powietrza.
Każda szybkozłączka jest precyzyjnie obrabiana z litej stali węglowej i wykończona ekologiczną powłoką cynkowo-niklową dla doskonałej odporności na korozję. Seria FFY jest zgodna z normami ISO 16028 i zaprojektowana z myślą o długotrwałej niezawodności w takich środowiskach, jak sprzęt budowlany, młoty hydrauliczne i narzędzia podziemne.
| Cecha | Opis |
|---|---|
| Wewnętrzny system trójzaworowy | Zawiera trzy niezależne zawory wewnętrzne, które umożliwiają bezpieczne i pewne połączenie pod ciśnieniem resztkowym. |
| Konstrukcja z płaską powierzchnią bez rozlewania | Eliminuje straty płynu i wnikanie powietrza podczas rozłączania. |
| Kompatybilność z ciśnieniem resztkowym | Zaprojektowana specjalnie do scenariuszy wymiany narzędzi wysokociśnieniowych. |
| Konstrukcja ze stali węglowej z pręta | Oferuje wysoką wytrzymałość i odporność na wibracje. |
| Powierzchnia platerowana cynkiem i niklem | Zwiększa trwałość w środowiskach zewnętrznych i korozyjnych. |
| Zgodność z ISO 16028 | Nadaje się do integracji z hydraulicznymi systemami zgodnymi z normą ISO. |
| Rozmiar korpusu (cale) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
|---|---|---|---|---|---|
| Ciśnienie znamionowe (PSI) | 5000 | 4350 | 4350 | 3625 | 3000 |
| Przepływ znamionowy (GPM) | 3 | 6 | 12 | 50 | 80 |
| Zakres temperatur | -20°C ~ +120°C | ||||
| Standardowe uszczelnienie | NBR (guma nitrylowa) | ||||
Męski (wtyk)
|
NR CZĘŚCI |
L |
D |
HEX1 |
A |
T |
|
CB-P2S-6FN-FFY |
76.7 |
16.17 |
S20 |
11.8 |
G1/4 |
|
CB-P3S-6FN-FFY |
78.1 |
19.75 |
S24 |
16.5 |
G3/8 |
|
CB-P4S-6FN-FFY |
95.8 |
24.54 |
S32 |
17.8 |
G1/2 |
|
CB-P8S-6FN-FFY |
113.9 |
29.95 |
S46 |
23.5 |
G1 |
|
CB-P10S-6FN-FFY |
123.7 |
36.05 |
S55 |
23.4 |
G1-1/4 |
• Osprzęt hydrauliczny z ciśnieniem resztkowym
• Interfejsy narzędzi udarowych koparek
• Narzędzia do wiercenia i wiercenia podziemnego
• Hydrauliczne porty mobilnego sprzętu użytkowego
• Systemy kontroli płynów w trudnych warunkach
