Place of Origin:
Shanghai, China
Nazwa handlowa:
Carterberg
Orzecznictwo:
IATF16949
Model Number:
CB-SP-6FN-PTR

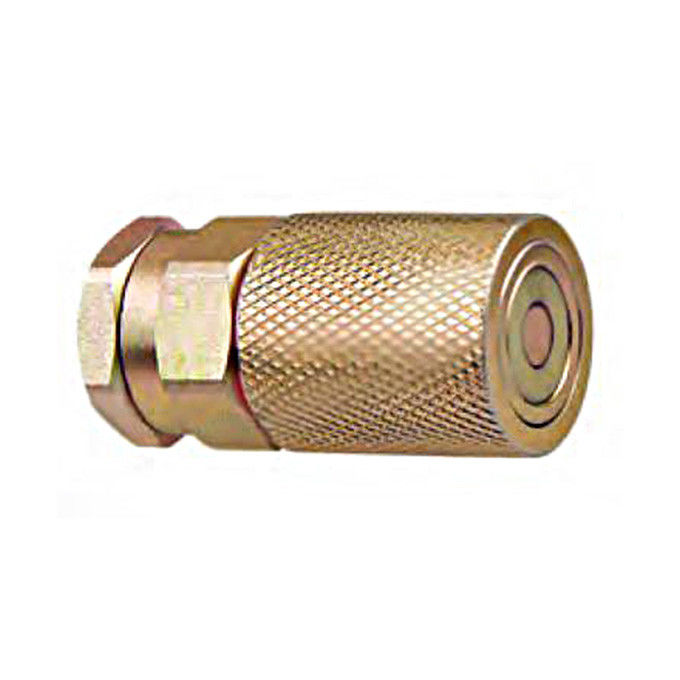

CB-SP-6FN-PTR z Carterberga to kompaktowy, płaski hydrauliczny szybki sprzęg zaprojektowany do niskich przestrzeni, z wysoką niezawodnością.Jest zbudowany ze stali utwardzonej i chroniony żółtym powłoką z cyku dychromatu, zapewniając silną odporność na korozję przy zachowaniu lekkiej i kompaktowej formy.
Ten model zawiera uszczelnienie przeciwwybuchowe, zamykający rękaw zapobiegający wyciąganiu,i odporna na kurz konstrukcja ochronna, w całości w konstrukcji, która jest w pełni wymienna z sprzęgami serii NITTO 350Jest idealny do mobilnych systemów hydraulicznych wymagających wysokiej niezawodności w ograniczonych warunkach instalacji, takich jak pojazdy elektryczne lub kompaktowe narzędzia hydrauliczne.
| Cechy | Opis |
|---|---|
| Zawór przeciwprzelewu z płaską powierzchnią | Minimalizuje utratę płynu i wchłanianie powietrza podczas odłączenia; idealnie nadaje się do czystych, bezpiecznych operacji. |
| Zamknięcie mechaniczne z rękawem | Zapobiega przypadkowemu odciąganiu lub odłączeniu wywołanemu wibracjami podczas pracy urządzenia. |
| Ochrona przed zatwierdzeniem od pyłu | Struktura zewnętrznego rękawówki zapobiega wejściu śmieci, chroniąc mechanizm zamykania i zawór. |
| Środki sterujące | Z pierścieniem zapasowym z PTFE, aby poradzić sobie z nadciśnieniem bez uszkodzenia uszczelnienia. |
| Żółta powłoka cynkowa | Oferuje lepszą odporność na korozję w porównaniu ze standardowymi powłokami, zapewniając jednocześnie widoczną identyfikację. |
| Konstrukcja stalowa + skrapione elementy | Dla trwałości mechanicznej w przenośnych lub podatnych na wibracje środowiskach. |
| Kompaktowy czynnik formy | Szczupły profil idealnie nadaje się do ciasnych przestrzeni montażowych (tylko wielkości 1/4" i 3/8"). |
| NITTO 350 Interchange | Bezpośrednio kompatybilne z japońskimi standardowymi sprzęgami w serii 350. |
| Rozmiar ciała | 1/4" | 3/8" |
|---|---|---|
| Ciśnienie nominalne | 5000 PSI | |
| Maksymalny przepływ | 6GPM | |
| Temperatura | -20°C do +120°C | |
| Materiał pieczęci | NBR (kauczuk nitrylowy) | |
| Powierzchniowa powłoka | Żółty dikroman cynku | |
| Rodzaj połączenia | Złącze naciskujące z zamkiem rękawem | |
| Rodzaj zaworu | Płaskowierzchniowa konstrukcja nieprzelewająca | |

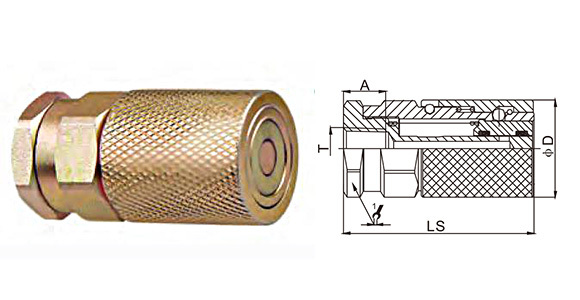

Kobieta (Socket)
|
Część numer jeden. |
LS |
ΦD |
HEX1 |
A |
T |
|
CB-S2S-6FN-PTR |
59.3 |
30.4 |
27 |
14 |
ZG1/4 NPT1/4 |
|
CB-S3S-6FN-PTR |
71.1 |
31.5 |
30 |
16 |
ZG3/8 NPT3/8 |

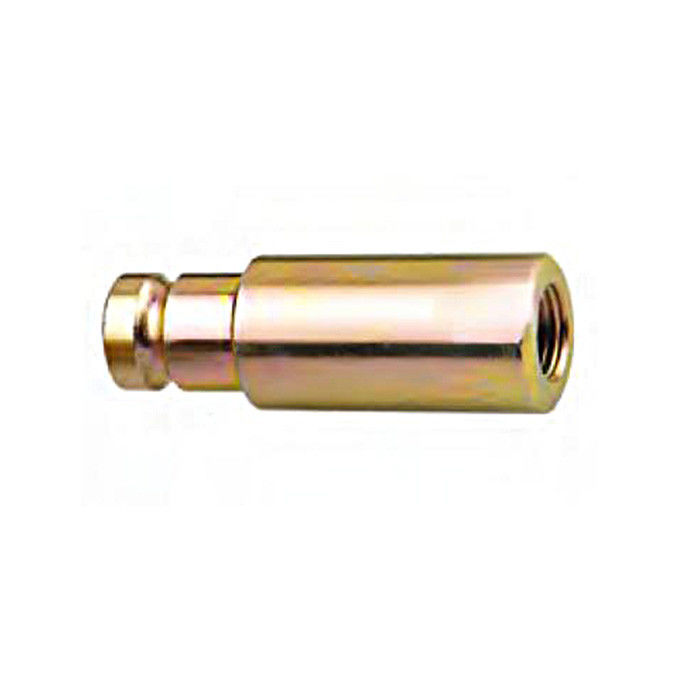

Samiec (stopka)
|
Część numer jeden. |
LP |
C |
HEX2 |
A |
T |
|
CB-P2S-6FN-PTR |
64 |
20.5 |
19 |
14 |
ZG1/4 NPT1/4 |
|
CB-P3S-6FN-PTR |
71 |
25.5 |
24 |
16 |
ZG3/8 NPT3/8 |
• konserwacja pojazdów elektrycznych
• Kompaktne systemy narzędzi hydraulicznych
• Usługi terenowe w zakresie produkcji energii
• Podnośniki hydrauliczne i systemy sterowania z ograniczoną przestrzenią
• Urządzenia, w których wymagana jest uszczelka przeciwwybuchowa
