Place of Origin:
Shanghai, China
Nazwa handlowa:
Carterberg
Orzecznictwo:
IATF16949
Model Number:
CB-SP-6FN-VEP

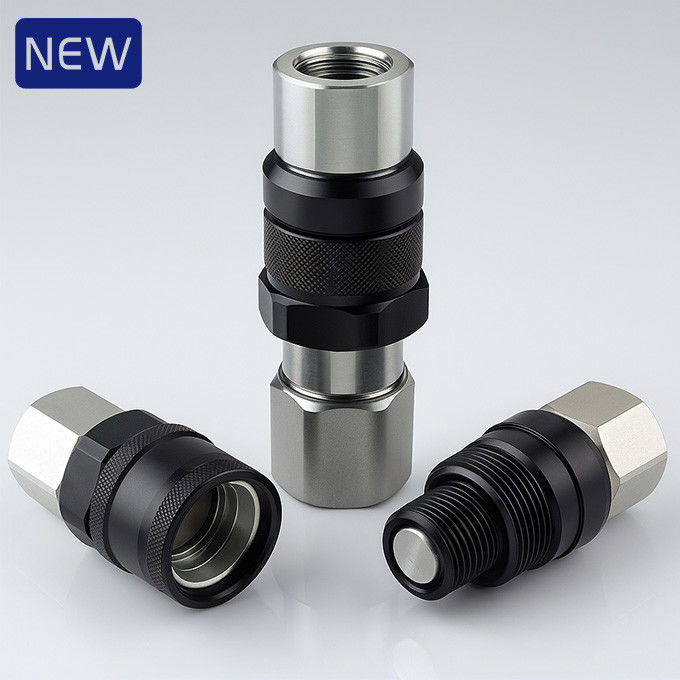

CB-SP-6FN-VEP to nowo wprowadzony gwintowany szybkozłącze Carterberg, zaprojektowane dla wymagających układów hydraulicznych, wymagających integralności płaskiej powierzchni czołowej i bezpiecznej pracy pod ciśnieniem resztkowym. Jako część naszej najnowszej linii produktów, model ten jest obecnie sklasyfikowany w sekcji Nowe produkty i zostanie przeniesiony do konkretnej kategorii złączy gwintowanych po ocenie premiery.
| Parametr | Wartość |
|---|---|
| Dostępne rozmiary korpusu | 1/2", 5/8", 3/4", 1", 1-1/2" |
| Ciśnienie znamionowe | 7000 PSI (1/2" do 3/4")6000 PSI (1")5000 PSI (1-1/2") |
| Przepływ znamionowy | 12 – 152 GPM |
| Zakres temperatur | -20°C do +120°C |
| Standardowy materiał uszczelnienia | NBR (guma nitrylowa) |
| Typ zaworu | Płaska powierzchnia czołowa, zawór płaski |
| System blokowania | Gwintowana tuleja, połączenie ręczne |
| Możliwość pracy z ciśnieniem resztkowym | Tak |

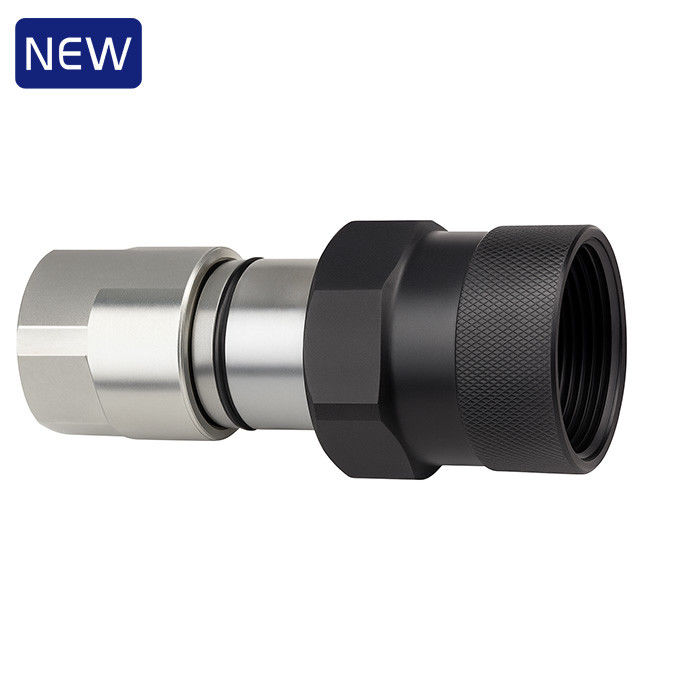

Żeńskie (gniazdo)
|
NR CZĘŚCI |
LS |
D |
HEX1 |
HEX2 |
A |
T |
|
CB-S4S-6FN-VEP |
103.5 |
Φ49 |
S36 六角 |
S46 六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-S6S-6FN-VEP |
114 |
Φ53.7 |
S41 六角 |
S50 六角 |
20 |
G3/4 NPT3/4 |
|
CB-S8S-6FN-VEP |
133.5 |
Φ58.8 |
S46 六角 |
S55 六角 |
21 |
G1 NPT1 |
|
CB-S10S-6FN-VEP |
145.2 |
Φ68.7 |
S55 六角 |
S65 六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-S12S-6FN-VEP |
187.5 |
Φ92 |
S65 六角 |
S85 六角 |
21 |
G1-1/2 NPT1-1/2 |

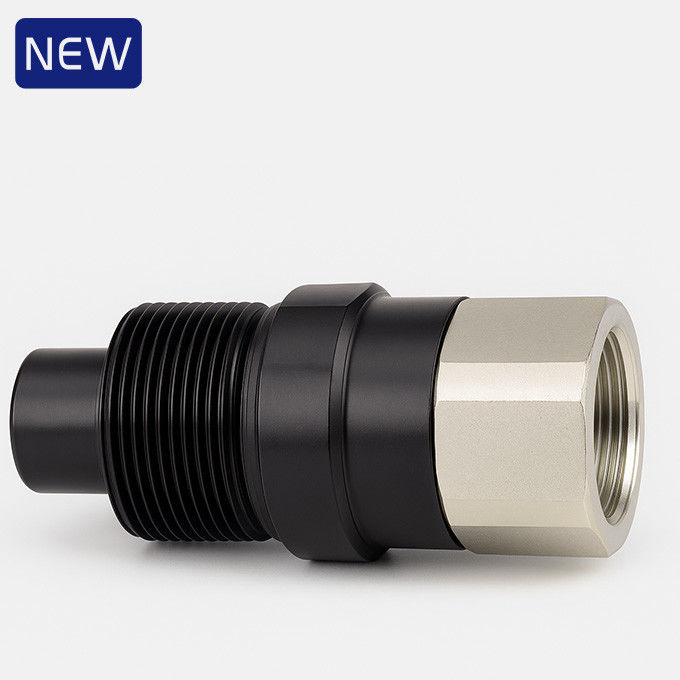

Męskie (wtyk)
|
NR CZĘŚCI |
LS |
C |
d |
E |
HEX2 |
A |
T |
|
CB-P4S-6FN-VEP |
95 |
18.8 |
24.54 |
M40*3 |
S36 六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-P6S-6FN-VEP |
98.8 |
19.5 |
27.04 |
M45*3 |
S36 六角 |
20 |
G3/4 NPT3/4 |
|
CB-P8S-6FN-VEP |
113.9 |
24 |
29.95 |
M50*3 |
S46 六角 |
21 |
G1 NPT1 |
|
CB-P10S-6FN-VEP |
123.5 |
24.8 |
36.05 |
M58*3 |
S55 六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-P16S-6FN-VEP |
150 |
31.5 |
57 |
Tr80*4 |
S65 六角 |
21 |
G1-1/2 NPT1-1/2 |
Obecnie opublikowany jako nowy produkt, CB-SP-6FN-VEP zostanie ponownie przypisany do kategorii Złącza z płaską powierzchnią czołową Carterberg Thread-to-Connect po ocenie premiery produktu i informacji zwrotnej z rynku.
