Miejsce pochodzenia:
Szanghaj, Chiny
Nazwa handlowa:
Carterberg
Orzecznictwo:
IATF16949
Numer modelu:
CB-RK-SPM
Zawór płaskopowierzchniowy | Połączenie z ciśnieniem resztkowym | Konstrukcja zapobiegająca rozlewaniu | Stal ocynkowana

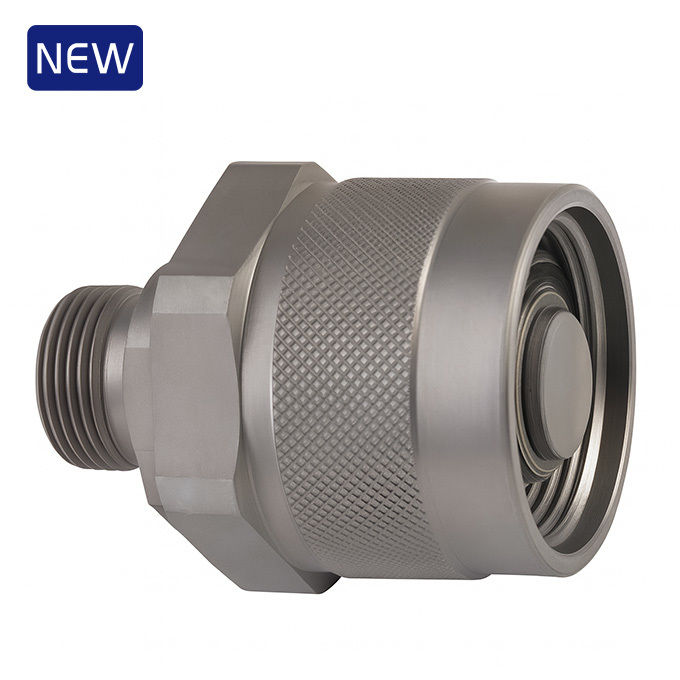

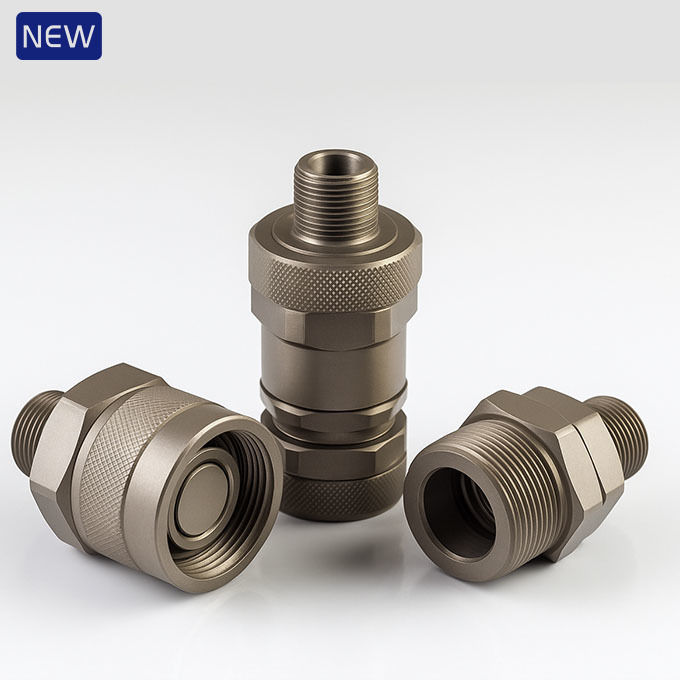

Carterberg CB-RK-SPM to gwintowane szybkozłącze hydrauliczne przeznaczone do wysokowydajnych systemów wymagających czystego rozłączania i kompatybilności z ciśnieniem resztkowym. Zaprojektowane z zaworem płaskopowierzchniowym i utwardzaną tuleją gwintowaną, złącze to zapewnia bezpieczną pracę w wymagających warunkach przepływu i impulsów — bez ryzyka rozlania płynu. Jest w pełni kompatybilne z seriami Stucchi VR i Voswinkel RK, oferując bezproblemową zamienność w różnych zastosowaniach.
| Parametr | Wartość |
|---|---|
| Dostępne rozmiary | RK08, RK12, RK16, RK20, RK25 |
| Ciśnienie znamionowe | 6090 PSI (420 bar) |
| Natężenie przepływu | Od 6 do 76 GPM (w zależności od rozmiaru) |
| Zakres temperatur | -30°C do +120°C |
| Materiał uszczelnienia | NBR (nitryl) |
| Standardowy materiał | Stal węglowa, ocynkowana cynkowo-niklowa |
| Typ zaworu | Płaskopowierzchniowy, dwukierunkowy odcinający |
| Mechanizm połączenia | Tuleja gwintowana (ręczna) |
| Obsługa ciśnienia resztkowego | Do 10 MPa (z obu stron) |
Żeńskie (gniazdo)
|
NR CZĘŚCI |
LS |
D |
HEX1 |
HEX3 |
A |
T |
H |
|
CB-RK08SM-12S |
63.4 |
39 |
S22 |
S32 |
12 |
M20*1.5 |
13.5 |
|
CB-RK08SM-10L |
62.4 |
39 |
S22 |
S32 |
11 |
M16*1.5 |
13.5 |
|
CB-RK08SM-15L |
63.4 |
39 |
S22 |
S32 |
14 |
M22*1.5 |
13.5 |
|
CB-RK12SM-16S |
75.5 |
54.5 |
S24 |
S46 |
14 |
M24*1.5 |
17.5 |
|
CB-RK12SM-15L |
73.5 |
54.5 |
S24 |
S46 |
12 |
M22*1.5 |
17.5 |
|
CB-RK16SM-20S |
83 |
66 |
S32 |
S60 |
16 |
M30*2 |
22.5 |
|
CB-RK16SM-16S |
81 |
66 |
S32 |
S60 |
14 |
M24*1.5 |
22.5 |
|
CB-RK16SM-18L |
79 |
66 |
S32 |
S60 |
12 |
M26*1.5 |
22.5 |
|
CB-RK16SM-15L |
79 |
66 |
S32 |
S60 |
12 |
M22*1.5 |
22.5 |
|
CB-RK20SM-25S |
109 |
64 |
S41 |
S55 |
18 |
M36*2 |
26 |
|
CB-RK20SM-20S |
107 |
64 |
S41 |
S55 |
16 |
M30*2 |
26 |
|
CB-RK20SM-28L |
105 |
64 |
S41 |
S55 |
14 |
M36*2 |
26 |
|
CB-RK20SM-22L |
105 |
64 |
S41 |
S55 |
14 |
M30*2 |
26 |
|
CB-RK20SM-18L |
103 |
64 |
S41 |
S55 |
12 |
M26*1.5 |
26 |
|
CB-RK25SM-38S |
135 |
91.2 |
S55 |
S80 |
23 |
M52*2 |
34.5 |
|
CB-RK25SM-35L |
135 |
91.2 |
S55 |
S80 |
16 |
M45*2 |
34.5 |

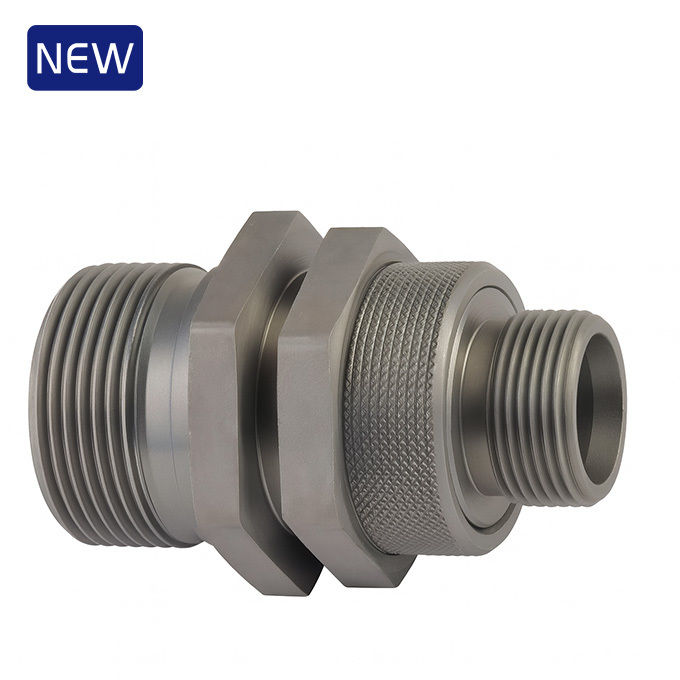

Męskie (wtyk)
|
NR CZĘŚCI |
LP |
d |
HEX2 |
HEX4 |
HEX5 |
A |
T |
h |
|
CB-RK08PM-12S |
59 |
M32*3 |
S36 |
S36 |
S25 |
12 |
M20*1.5 |
24 |
|
CB-RK08PM-10L |
58 |
M32*3 |
S36 |
S36 |
S25 |
11 |
M16*1.5 |
24 |
|
CB-RK08PM-15L |
59 |
M32*3 |
S36 |
S36 |
S25 |
14 |
M22*1.5 |
24 |
|
CB-RK12PM-16S |
75.5 |
M36*3 |
S41 |
S41 |
S32 |
14 |
M24*1.5 |
28.7 |
|
CB-RK12PM-15L |
73.5 |
M36*3 |
S41 |
S41 |
S32 |
12 |
M22*1.5 |
28.7 |
|
CB-RK16PM-20S |
79.2 |
M48*3 |
S55 |
S50 |
S15 |
16 |
M30*2 |
35.2 |
|
CB-RK16PM-16S |
77.2 |
M48*3 |
S55 |
S50 |
S15 |
14 |
M24*1.5 |
35.2 |
|
CB-RK16PM-18L |
75.2 |
M48*3 |
S55 |
S50 |
S15 |
12 |
M26*1.5 |
35.2 |
|
CB-RK16PM-15L |
75.2 |
M48*3 |
S55 |
S50 |
S15 |
12 |
M22*1.5 |
35.2 |
|
CB-RK20PM-25S |
97 |
M54*4 |
S55 |
S60 |
S46 |
18 |
M36*2 |
43.5 |
|
CB-RK20PM-20S |
95 |
M54*4 |
S55 |
S60 |
S46 |
16 |
M30*2 |
43.5 |
|
CB-RK20PM-28L |
93 |
M54*4 |
S55 |
S60 |
S46 |
14 |
M36*2 |
43.5 |
|
CB-RK20PM-22L |
93 |
M54*4 |
S55 |
S60 |
S46 |
14 |
M30*2 |
43.5 |
|
CB-RK20PM-18L |
91 |
M54*4 |
S55 |
S60 |
S46 |
12 |
M26*1.5 |
43.5 |
|
CB-RK25PM-38S |
124.8 |
M79*4 |
S85 |
|
S55 |
22 |
M52*2 |
58 |
|
CB-RK25PM-35L |
118.8 |
M79*4 |
S85 |
|
S55 |
16 |
M45*2 |
58 |
CB-RK-SPM wyróżnia się w swojej kategorii, łącząc połączenie bez rozlewania, kompatybilność z ciśnieniem resztkowym i solidne blokowanie gwintowane — wszystko w korpusie odpornym na korozję. Dla inżynierów i integratorów systemów poszukujących czystszego, bezpieczniejszego i globalnie kompatybilnego rozwiązania, ten model Carterberg zapewnia bez kompromisów.
