Place of Origin:
Shanghai, China
Nazwa handlowa:
Carterberg
Orzecznictwo:
IATF16949
Model Number:
CB-SP-6FN-PTR
• Zawór z płaską powierzchną czołową minimalizuje rozlewanie się płynu i wciąganie powietrza podczas rozłączania, idealny do zastosowań hydraulicznych nad głową.
• Gwintowana blokada tulei zapewnia solidne mechaniczne mocowanie, aby zapobiec przypadkowemu rozłączeniu pod wpływem wibracji lub uderzeń zewnętrznych.
• Uszczelnienie zapobiegające wydmuchowi zapobiega uszkodzeniom wewnętrznym lub utracie uszczelnienia podczas rozłączania pod wysokim ciśnieniem.
• Odporna na zabrudzenia osłona tulei utrzymuje pierścień zabezpieczający i elementy blokujące w czystości, zapewniając płynną pracę w czasie.
• Ocynkowane wykończenie z żółtą powłoką chromianową zapewnia zwiększoną odporność na korozję w agresywnych środowiskach.
• Kompaktowa konstrukcja bez wewnętrznego oddzielenia grzybka umożliwia szybkie i łatwe płukanie i konserwację.
• W pełni kompatybilny z serią NITTO 350 złączek.
Wewnętrzna struktura prowadząca została zaprojektowana w celu ograniczenia wnikania zanieczyszczeń podczas łączenia lub rozłączania. Obrotowa tuleja współpracuje z uszczelnieniem przeciwpyłowym sprężynowym, aby chronić obszar pierścienia zabezpieczającego. Kompaktowy profil pasuje do standardowych portów gwintów hydraulicznych, umożliwiając szybkie łączenie nawet w ciasnych przestrzeniach.
| Parametr | Wartość |
|---|---|
| Dostępne rozmiary korpusu | 1/4", 3/8" |
| Ciśnienie znamionowe | 5000 PSI |
| Przepływ znamionowy | 3 GPM (1/4") / 6 GPM (3/8") |
| Zakres temperatur | -20°C do +120°C |
| Rozlewanie (maks. na połączenie) | 0,015 ml |
| Wciąganie powietrza (maks.) | 0,020 ml |
| Materiał uszczelnienia | NBR |
| Mechanizm blokujący | Gwintowana tuleja (obrót ręczny) |
| Struktura zaworu | Płaska powierzchnia czołowa (bez resztkowej pułapki) |

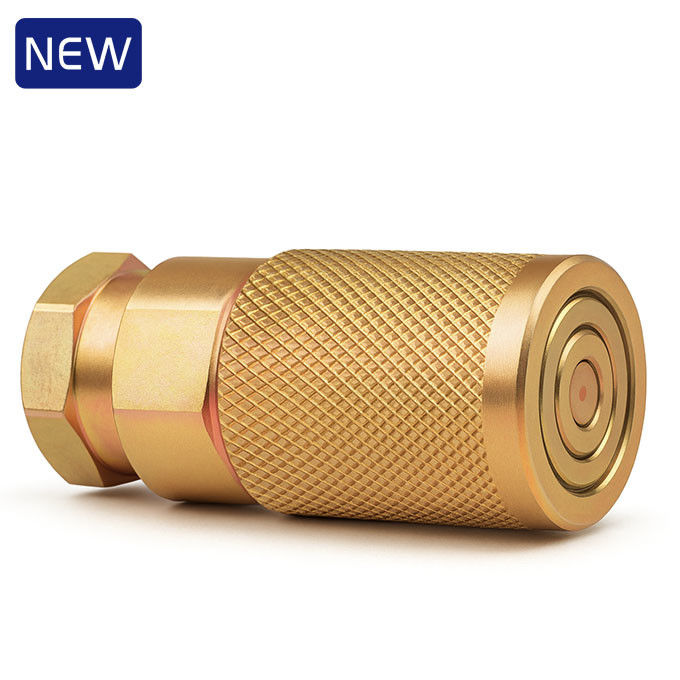

Żeńskie (gniazdo)
|
NR CZĘŚCI |
LS |
ΦD |
HEX1 |
A |
T |
|
CB-S2S-6FN-PTR |
59.3 |
30.4 |
27 |
14 |
ZG1/4 NPT1/4 |
|
CB-S3S-6FN-PTR |
71.1 |
31.5 |
30 |
16 |
ZG3/8 NPT3/8 |

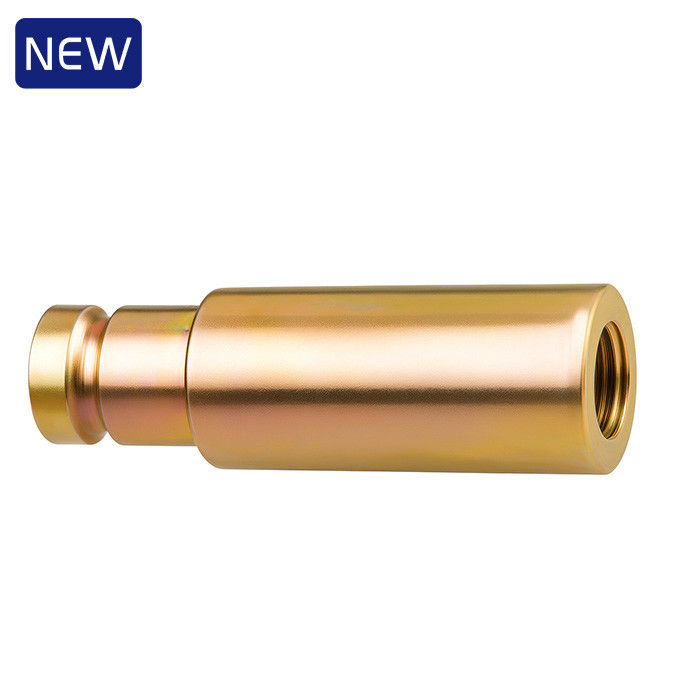

Męskie (wtyk)
|
NR CZĘŚCI |
LP |
C |
HEX2 |
A |
T |
|
CB-P2S-6FN-PTR |
64 |
20.5 |
19 |
14 |
ZG1/4 NPT1/4 |
|
CB-P3S-6FN-PTR |
71 |
25.5 |
24 |
16 |
ZG3/8 NPT3/8 |
• Układów hydraulicznych w konserwacji przenoszenia mocy (np. narzędzia do podnośników koszowych)
• Kolejowych i sprzętu górniczego gdzie czystość płynu i ryzyko wydmuchu muszą być zminimalizowane
• Wysokociśnieniowych narzędzi budowlanych wymagających częstego podłączania/odłączania
• Każdego niekorzystnego środowiska wymagającego minimalnych wycieków i niezawodnego blokowania gwintem
Ten produkt zostanie później przeniesiony do kategorii Złączy Hydraulicznych Gwintowanych Carterberg. Dostępne będą dodatkowe rozmiary i opcje uszczelnień.
