Szczegóły Produktu:
Zapłata:
|
| Standardowy: | ISO16028 | Materiał: | Stal węglowa |
|---|---|---|---|
| Nitka: | NPT | Zastosowanie: | System hydrauliczny |
| Wielkość: | 1/4"-1" | Nazwa produktu: | Złącze z płaską powierzchnią |
| QC: | 100% | Kompatybilny z: | Seria HANSEN FF |
| Podkreślić: | Łącznik z płaską powierzchnią 0,25 '',łącznik z płaską powierzchnią ze stali węglowej |
||

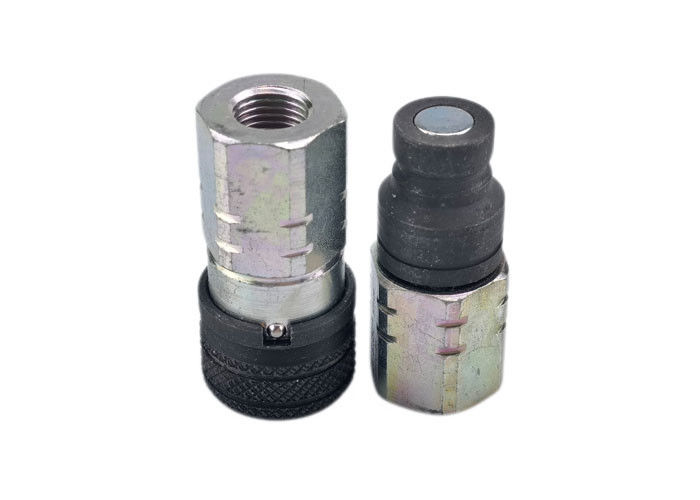

1/4" ISO16028 Łączniki płaskości hydraulicznej ze stali standardowej
Złącze CB-6 to płaskowierzchniowe sprzęgło hydrauliczne o prostej przerwie lub minimalnym rozlewie, które spełnia standard ISO16028. Rozmiary nadwozia to 1/4 ", 3/8", 1/2", 5/8", 3/4" i 1 ".
Wnioski
Seria CB-6 jest idealna do zastosowań, w których wycieki hydrauliczne są problemem, a wymiana z innymi producentami jest ważna.Urządzenia rolnicze, Sprzęt górniczy, konserwacja kolei, podnoszące wiadra, ładowarki z ruchem
Standardowe materiały
Cechy
| Rozmiar ciała | Partnerze. | Węzeł | A | B | HEX |
| 1/4" | CB-S2S-6FN | 1/4 ′′ | 2.32 | 1.10 | 0.87 |
| 3/8" | CB-S3S-6FN | 3/8 | 2.87 | 1.26 | 1.18 |
| 3/8" | CB-S3S-6FN | 1/2 ′′ | 2.87 | 1.26 | 1.18 |
| 1/2" | CB-S4S-6FN | 1/2 ′′ | 3.31 | 1.50 | 1.42 |
| 1/2" | CB-S4S-6FN | 3/4 ′′ | 3.31 | 1.50 | 1.42 |
| 5/8" | CB-S5S-6FN | 1/2 ′′ | 3.23 | 1.65 | 1.42 |
| 5/8" | CB-S5S-6FN | 3/4 ′′ | 3.39 | 1.65 | 1.42 |
| 3/4" | CB-S6S-6FN | 3/4 ′′ | 3.74 | 1.89 | 1.61 |
| 3/4" | CB-S6S-6FN | 1 ¢ | 3.86 | 1.89 | 1.61 |
| 1 " | CB-S8S-6FN | 1-1/4 | 4.33 | 2.17 | 2.17 |
| Rozmiar ciała | Partnerze. | Węzeł | C | D | HEX |
| 1/4" | CB-P2S-6FN | 1/4 ′′ | 2.05 | 0.63 | 0.87 |
| 3/8" | CB-P3S-6FN | 3/8 | 2.52 | 0.78 | 1.18 |
| 3/8" | CB-P3S-6FN | 1/2 ′′ | 2.52 | 0.78 | 1.18 |
| 1/2" | CB-P4S-6FN | 1/2 ′′ | 2.91 | 0.96 | 1.42 |
| 1/2" | CB-P4S-6FN | 3/4 ′′ | 2.95 | 0.96 | 1.42 |
| 5/8" | CB-P5S-6FN | 1/2 ′′ | 2.87 | 1.06 | 1.42 |
| 5/8" | CB-P5S-6FN | 3/4 ′′ | 2.95 | 1.06 | 1.42 |
| 3/4" | CB-P6S-6FN | 3/4 ′′ | 3.39 | 1.18 | 1.61 |
| 3/4" | CB-P6S-6FN | 1 ¢ | 3.39 | 1.18 | 1.61 |
| 1 " | CB-P8S-6FN | 1-1/4 | 3.54 | 1.42 | 2.17 |
